ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Устройства сопряжения АВ12Р Назначение средства измерений
Устройства сопряжения АВ12Р предназначены для измерения аналоговых сигналов напряжения низкого уровня с групповой гальванической развязкой по 16 каналам.
Устройства сопряжения АВ12Р являются измерительными модулями и входят состав комплексов измерительно-информационных и управляющих МСУВТ В10Р. Комплексы МСУВТ В10Р относятся к системам открытого типа, архитектура которых формируется проектно-компоновочным способом, типы и количество технических и программных средств проектируемого комплекса определяются картой заказа. Устройства сопряжения АВ12Р являются модулями комплексов измерительно-информационных и управляющих МСУВТ В10Р и работают под управлением центрального процессорного модуля.

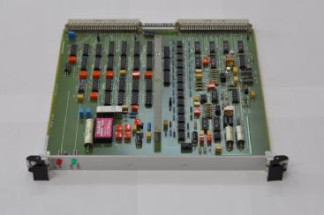

Устройства сопряжения АВ12Р созданы на базе интегральных микросхем средней и большой степени интеграции и печатной платы с четырёхслойным печатным монтажом.
В состав устройств сопряжения АВ12Р входят коммутатор 16 каналов, источник тока, устройство контроля обрыва линии связи, дифференциальный усилитель, интегрирующий АЦП, гальваническая развязка, вторичный источник питания с интерфейсом связи с ВКМ.
Принцип действия измерительных каналов основан на преобразовании с помощью интегрирующего АЦП измеряемых электрических сигналов напряжения низкого уровня в цифровой код и отображением информационных сигналов на дисплее компьютеров в соответствии с функциями преобразования, указанными в таблице 1.
Таблица 1
| Тип входного сигнала | Функция преобразования Y = f (X), Y - выходной сигнал |
| Напряжение постоянного тока в диапазоне от 0 до 10 мВ, от 0 до 20 мВ, от 0 до 40 мВ, от 0 до 80 мВ | Y = X или Y = К* X |
В устройствах сопряжения АВ12Р отсутствуют техническая возможность хранения и обработки информации. Для связи с компьютером имеется ПО Метролог-МСУВТ, которое взаимодействует через встроенный интерфейс RS232. ПО Метролог-МСУВТ предназначено для отображения измерительной информации.
Инструментальную погрешность аппаратной части и погрешность, вносимую ПО, не разделяют и проверяют с условием, что суммарная погрешность средства измерения не превышает указанные пределы.
Всего листов 3
Идентификационные данные программного обеспечения указаны в таблице 2.
Таблица 2 - идентификационные данные программного обеспечения_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Метролог- МСУВТ | Метролог-МСУВТ | 1 | D903 | CRC-16 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений «А» по МИ
3286-2010.
Основные метрологические характеристики устройств сопряжения АВ12Р приведены в таблице 3.
Таблица 3 - основные метрологические характеристики при измерении напряжения постоянного тока
| Тип модуля | Входной сигнал канала | Выходной сигнал, % от диапазона изменения физической величины | Предел основной приведенной погрешности, % 5х |
| АВ12Р | от 0 до 10 мВ | Код от 0 до 0FFFH | 0,2 |
| от 0 до 20 мВ | 0,1 | ||
| от 0 до 40 мВ | 0,1 | ||
| от 0 до 80 мВ | 0,1 |
Таблица 4 - габаритные размеры и масса устройств сопряжения АВ12Р
| Длина, мм | Ширина, мм | Высота, мм | Масса, кг |
| 245 | 262 | 20,3 | 0,5 |
У словия хранения и эксплуатации
Температура:
Рабочая............................................
от 15 °С до 35 °C,
от минус 50 °С до 50 °С,
от 30 % до 80 % без конденсации
Хранения.........................................
Влажность.......................................
Питание:
напряжение от +4,75 до + 5,25 В, напряжение от +20,4 до +28,4 В.
Знак утверждения типа наносят на лицевую панель устройств сопряжения АВ12Р методом трафаретной печати и на титульный лист паспорта типографским способом.
Таблица 5 - комплектность устройств сопряжения АВ12Р
| Наименование | Количество |
| Устройство сопряжения АВ12Р | 1 |
| Паспорт | 1 |
| Компакт-диск с ПО Метролог-МСУВТ | 1 |
| Методика поверки МП-472/447-2011 | 1 |
Осуществляется по документу МП-472/447-2011 «ГСИ. Устройства сопряжения АВ12Р. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 15 августа 2011 г.
Основным средством поверки является: калибратор универсальный Fluke 743В, диапазон воспроизведения напряжения постоянного тока от 0 до 1,1 В, погрешность воспроизведения напряжения постоянного тока ±0,01 %.
Сведения о методах измерений изложены в документе «Устройство сопряжения АВ12Р» Паспорт ПИБШ.468353.064 ПС
Нормативные и технические документы, устанавливающие требования к устройствам сопряжения АВ12Р
Паспорт ПИБШ.468353.064 ПС «Устройство сопряжения АВ12Р»
Применяются вне сферы государственного регулирования обеспечения единства измерений.
