| Номер в госреестре | 49118-12 |
| Наименование СИ | Блоки |
| Обозначение типа СИ | БТС-М, БТС-МЛ2 |
| Изготовитель | АО "Корпорация "ВНИИЭМ", г. Москва; ФГУП НПП "ВНИИЭМ", г. Москва (срок свидетельства: 24.02.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки БТС-М, БТС-МЛ2 предназначены для измерения сопротивления постоянному току термометров сопротивления ТСМ-50, ТСП-50 по 4 независимым каналам.

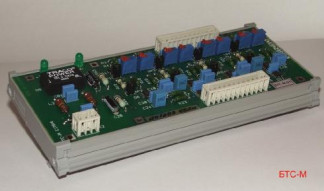

Блоки БТС-М, БТС-МЛ2 являются устройствами, созданными на базе интегральных микросхем средней и большой степени интеграции и печатной платы с четырёхслойным печатным монтажом.
В состав устройства входят 4 входных канала измерения сопротивления постоянному току, состоящих из мостовой схемы измерения сопротивления постоянному току, дифференциального усилителя (для БТС-МЛ2 элементов гальванической развязки), вторичного источника питания.
Принцип действия каналов измерения сопротивления постоянному току основан на использовании трехпроводной схемы измерения сопротивлений постоянному току и передачи полученного в результате преобразования напряжения постоянного тока в измерительный модуль в соответствии с функциями преобразования, указанными в таблице 1.
Таблица 1
| Тип входного сигнала | Функция преобразования Y = f (X), Y - выходной сигнал |
| Сопротивление в диапазоне от 46до110 Ом | Y =КХ |
Основные метрологические характеристики блоков БТС-М, БТС-МЛ2 приведены в таблице 2.
Таблица 2 - основные метрологические характеристики измерения сопротивления постоянного тока
| Тип модуля | Входной сигнал канала | Выходной сигнал, % от диапазона изменения физической величины | Предел основной приведенной погрешности, % 5х |
| БТС-М, БТС-МЛ2 | от 50 до 71,4 Ом | от 0 до 50 мВ | 0,5 |
| от 53 до 75,58 Ом | |||
| от 50 до 88,52 Ом | |||
| от 46 до 71,4 Ом | |||
| от 50 до 71,4 Ом |
Таблица 3 - габаритные размеры и масса блоков БТС-М, БТС-МЛ2
| Длина, мм | Ширина, мм | Высота, мм | Масса, кг |
| 85 | 182 | 35 | 0,5 |
Температура:
Рабочая...................................................................от 15 °С до 35 °C,
Хранения................................................................от минус 50 °С до 50 °С,
Влажность.............................................................от 30 % до 80 % без конденсации
Питание: напряжение от +20,4 до +28,4 В.
Знак утверждения типа наносят на лицевую панель блоков БТС-М, БТС-МЛ2 методом трафаретной печати и на титульный лист паспорта типографским способом.
Таблица 4 - комплектность блоков БТС-М, БТС-МЛ2
| Наименование | Количество |
| Блоки БТС-М, БТС-МЛ2 | 1 |
| Паспорт | 1 |
| Методика поверки МП-475/447-2011 | 1 |
осуществляется по документу МП-475/447-2011 «ГСИ. Блоки БТС-М, БТС-МЛ2. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 15 августа 2011 г.
Основным средствами поверки являются: вольтметр универсальный В7-64/1, диапазон измерения напряжения постоянного тока от 0 до 12,5 В, погрешность измерения напряжения постоянного тока ± 0,0004 % и магазин сопротивления Р4831, диапазон воспроизведения сопротивления постоянного тока от 0,001 до 99999,9 Ом, погрешность воспроизведения сопротивления постоянного тока ± 0,02 %.
Сведения о методах измерений изложены в документе, в «Блоки БТС-М». Паспорт ПИБШ.469535.123 ПС.
Нормативные и технические документы, устанавливающие требования к блокам БТС-М, БТС-МЛ2
Паспорт ПИБШ.469535.123 ПС «Блоки мостов БТС-М»
Применяются вне сферы государственного регулирования обеспечения единства измерений.
