| Номер в госреестре | 49120-12 |
| Наименование СИ | Приборы для измерения параметров электродвигателей (генераторов) |
| Обозначение типа СИ | AnomAlert |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения параметров электродвигателей (генераторов) AnomAlert (далее приборы) предназначены для проведения одновременных измерений напряжения и силы переменного тока трехфазных электродвигателей или генераторов.
Принцип действия прибора основан на измерении, обработке и последующем анализе сигналов напряжения и силы переменного тока в трехфазной системе электроснабжения электродвигателя или генератора. Измерения производятся тремя независимыми каналами - для каждой фазы тока и напряжения.
Прибор используется для мониторинга индукционных (асинхронных) и синхронных электродвигателей (генераторов) с переменной или фиксированной скоростью вращения, использующих трехфазный ток.

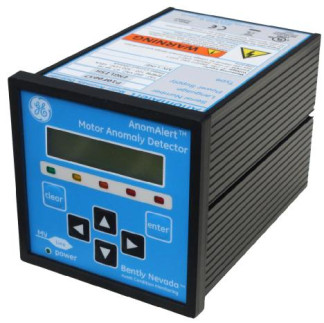

Прибор состоит из измерительного блока с ЖК дисплеем, который в составе с измерительными кабелями, конвертором и ПК, с установленным на нем программным обеспечением, образует измерительную систему.
Прибор относится к стационарным и, как правило, монтируется в блоке управления электродвигателя (генератора), с последующим пломбированием по месту установки.
Прибор функционирует в режиме реального времени с передачей информации посредством интерфейсов RS-485/RS-422, RS-232, сетевых протоколов TCP/IP и сети Ethernet.
Прибор выпускается в двух исполнениях:
- с линейным приводом для подключения к синхронному двигателю через трансформаторы тока с номинальным значением вторичных токов 1 или 5 А ;
- с инверторным приводом для подключения к индукционному (асинхронному) двигателю посредством датчиков тока с аналоговым выходом 50.. .400 мА.
Внешнее программное обеспечение Anomalert Server, устанавливаемое на персональный компьютер, позволяет сконфигурировать прибор для проведения испытаний, регистрировать, и сохранять результаты измерений, составлять протоколы испытаний электродвигателя и является метрологически значимым.
Встроенное программное обеспечение Anomalert Client является метрологически значимым, поскольку обеспечивает математическую обработку, преобразование поступающих данных с последующим их отображением на экране прибора.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Таблица 1 - Характеристики ПО
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Anomalert Client | AnomAlert.exe | 1.1.002 | 3F A1 93 5A | CRC32 |
| Anomalert Server | AnomAlert Server.exe | 1.1.002 | 6E C9 26 D8 | CRC32 |
Основные метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2.
| Наименование характеристики | Значение | |
| инверторный привод | линейный привод | |
| Номинальное напряжение переменного тока, В | 480/277 | |
| Максимальное напряжение переменного тока, В | 520/300 | |
| Пределы допускаемой относительной погрешности измерения фазного напряжения переменного тока в диапазоне от 0,04 Ином до 1,08 Ином, % | ± 2 | |
| Номинальные значения силы переменного тока, А | 0,05; 0,1; 0,2; 0,4 | 1; 5 |
| Диапазон измерения силы переменного тока, А | от 5 до 6000 | |
| Пределы допускаемой относительной погрешности измерения силы переменного тока, А | + 2 | |
| Номинальная частота сети, Гц | 50 (60) | |
| Диапазон рабочих частот, Гц | от 25 до 90 | от 45 до 65 |
| Пределы допускаемой относительной погрешности измерения частоты, % | + 2 | |
| Потребляемая мощность, не более, В-А | 19 | |
| Средняя наработка на отказ | не менее 6000 ч | |
| Средний срок службы | не менее 10 лет | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ 4.1 | |
| Габаритные размеры (длинахширинахвысота), не более, мм | 140x90x90 | |
| Масса, не более, кг | 0,98 | 1,17 |
Электропитание осуществляется от сети переменного тока напряжением от 100-240 В, частотой 50 (60) Гц, а также от источника постоянного тока (в исполнении с инверторным приводом) напряжением 120-300 В постоянного тока.
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а на прибор клеится наклейка с изображением знака утверждения типа.
Таблица 3 - Комплектность_
| №№ | Наименование изделия | Кол-во |
| 1 | Прибор для измерения параметров электродвигателей (генераторов) AnomAlert | 1 шт. |
| 2 | Внешнее ПО Anomalert Server | 1 шт. |
| 3 | Встроенное ПО Anomalert Client | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
| 5 | Паспорт | 1 шт. |
| 6 | Методика поверки | 1 шт. |
осуществляется по документу МП 49120-12 «Приборы для измерения параметров электродвигателей (генераторов) AnomAlert. Методика поверки», утвержденным ФГУП «ВНИИМС» в июле 2011 г. Основные средства поверки:
- установка для поверки счетчиков электрической энергии УППУ-МЭ 3.1 (5= ±0,01 %);
- калибратор универсальный 9100 (5 = ±0,005 %).
Методика (методы) измерений приведены в руководстве по эксплуатации «Прибор для измерения параметров электродвигателей (генераторов) AnomAlert. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к приборам для измерения параметров электродвигателей (генераторов) AnomAlert
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
