| Номер в госреестре | 49121-12 |
| Наименование СИ | Шунты токовые |
| Обозначение типа СИ | АКИП-7501 |
| Изготовитель | "Prodigit Electronics Co., Ltd.", Тайвань |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

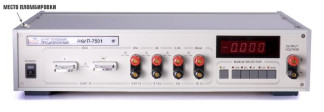

Шунты токовые АКИП-7501 предназначены для измерения силы постоянного и переменного тока с повышенной точностью.
Шунты токовые содержат пять не связанных друг с другом шунтов, выполненных в виде высокостабильных безреактивных мер малого сопротивления. Каждый шунт имеет две индивидуальные входные токовые клеммы ( шунт 200 А имеет две входные шины), а потенциальные выходы шунтов поданы на две общие клеммы для возможности подключения внешнего милливольтметра.
Текущее значение тока на шунте можно измерить с помощью встроенного цифрового амперметра, имеющего 4,5 разряда. Подключение шунтов к потенциальному выходу и встроенному амперметру производится при помощи кнопочного переключателя. При этом не обязательно отключать нагрузку от источника тока при переключении предела, т. к. все шунты изолированы друг от друга
| Показатели назначения | Числовые значения | ||||
| Номинальный ток | 20 мА | 0,2 А | 2 А | 20 А | 200 А |
| Номинальное сопротивление | 10 Ом | 1 Ом | 0,1 Ом | 10 мОм | 1 мОм |
| Вид тока | Постоянный и переменный частотой от 50 до 400 Гц | ||||
| Предел допускаемой основной относительной погрешности шунта по сопротивлению, % на постоянном токе: шунты 20 мА - 20 А шунт 200 А на переменном токе (для всех шунтов) | 0,01 0,02 0, 1 | ||||
| Предел допускаемой абсолютной погрешности встроенного амперметра: постоянный ток переменный ток (для предела 200 А погрешность нормируется только до 100 А) | 0,0005 1х+2 е.м.р. 0,005 1х+20 е.м.р., где 1х- измеряемый ток, е.м.р.- единица младшего разряда | ||||
| Температурный коэффициент сопротивления в рабочем диапазоне температуры, К-1, не более | 110-5 | ||||
| Лист № 2 всего листов 3 | |
| Показатели назначения | Числовые значения |
| Условия применения: | |
| -диапазон температуры окружающего | 0-50 |
| воздуха, °С | |
| -относительная влажность воздуха при 30 | 80 |
| °С, %, не более | |
| -атмосферное давление, кПа | 84-106 |
| Параметры питающей сети: | (115±12) В; (230±23) В; 50/60 Гц |
| Потребляемая мощность, В А, не более | 30 |
| Средний срок службы, лет, не менее | 8 |
| Г абаритные размеры (ШхВхГ), мм, не бо | 400х88х325 |
| лее | |
| Масса, кг, не более | 7 |
Знак утверждения типа | |
| Знак утверждения типа наносят на переднюю панель в виде наклейки и на титульный | |
| лист руководства по эксплуатации типографским способом. | |
Комплектность | |
| Шунт токовый АКИП-7501 | 1 шт |
| Наконечник «крюк» | 2 шт |
| Винт | 10 шт |
| Гайка | 2 шт |
| Шайба | 4 шт |
| Предохранитель 0,1 А; 1А; 5 А 3 шт | |
| Сетевой шнур | 1 шт |
| Руководство по эксплуатации 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 2202-0041-2011 «Шунт токовый АКИП-7501. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2011 года. Основные средства поверки:
- Калибратор универсальный Н4-7 в комплекте с преобразователем «напряжение/ток» Я9-44, используемый диапазон 2 мА - 20А, погрешность по постоянному току 0,004-0,025 %, погрешность по переменному току частотой 50-400 Гц 0,015-0,06 %;
- Мультиметр Fluke 8508А, используемый диапазон измерения напряжения 20-200 мВ, погрешность по напряжению постоянного тока (0,6-1)10-3 %, погрешность по напряжению переменного тока частотой 50 Гц 0,012-0,021 %;
- Нановольтметр/микроомметр Agilient 34420А, используемые значения 1 и 10 мОм, погрешность в режиме компарирования 0,1 мкОм;
- Меры сопротивления Р310 значением 1 и 10 мОм, погрешность аттестации 0,001 %.
приведены в Руководстве по эксплуатации «Токовый шунт АКИП-7501».
Нормативные и технические документы, устанавливающие требования к шунтам токовым АКИП-7501
1 ГОСТ 8.022-91. ГСИ Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 - 30 А.
2 ГОСТ 8.028-86. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
3 ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
выполнение работ по оценке соответствия промышленной продукции других видов, а также иных объектов, установленным законодательством РФ обязательным требованиям (поверка шунтов постоянного и переменного тока классов точности 0,05-0,5)
| Зарегистрировано поверок | 253 |
| Поверителей | 14 |
| Актуальность данных | 18.09.2024 |
