| Номер в госреестре | 49123-12 |
| Наименование СИ | Калибраторы электрического сопротивления |
| Обозначение типа СИ | КС-50k0-100G0, КС-50k0-10G0 |
| Изготовитель | ООО "СОНЭЛ", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Калибраторы электрического сопротивления КС-50к0-10000, КС-50к0-1000 предназначены для воспроизведения электрического сопротивления.
Калибраторы электрического сопротивления КС-50к0-10000, КС-50к0-1000 (далее - калибраторы) представляют собой настольные лабораторные приборы, конструктивно выполненные в металлическом корпусе.
На передней панели калибраторов расположены:
- три зажимных клеммы, предназначенные для подключения калибраторов к измерительной схеме;
- разъем последовательного интерфейса USB;
- цифровые и функциональные клавиши;
- жидкокристаллический дисплей.
На задней панели калибраторов установлены:
- тумблер включения питания калибратора;
- разъем подключения сетевого кабеля электропитания калибратора;
- плавкий предохранитель 2 А.
Принцип действия калибраторов заключается в имитации с высокой точностью активного электрического сопротивления. Необходимое сопротивление устанавливается пользователем с помощью клавиатуры калибратора.
Отличие модификаций калибраторов электрического сопротивления КС-50к0-10000, КС-50к0-1000 заключается в различных рабочих диапазонах воспроизводимых сопротивлений и метрологических характеристиках.
Программное обеспечение калибраторов электрического сопротивления КС-50к0-10000, КС-50к0-1000 встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений. Метрологические характеристики калибраторов с учетом погрешности, вносимой ПО, представлены в таблице 2. Суммарная погрешность калибраторов с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные программного обеспечения калибраторов электрического сопротивления КС-50k0-100G0, КС-50к0-1000 представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для калибраторов электрического сопротивления КС-50к0-100G0, КС-50к0-1000 | КС ПО | 3.65 | 1bc29b36f623ba82 aaf6724fd3b16718 | MD5 |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.

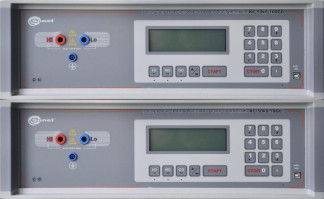

Рисунок 2 - Фотография общего вида калибраторов электрического сопротивления
КС-50k0-10G0
Таблица 2 - Основные метрологические характеристики калибраторов электрического сопротивления КС-50k0-100G0
| Наименование параметра | Диапазон воспроизводимых сопротивлений | Разрешение | Пределы допускаемой абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 |
| Электрическое сопротивление | От 50 кОм до 20 000 кОм | 50 кОм | ± 0,0005-Явоспр |
| От 20 050 кОм до 100 000 кОм | 50 кОм | ± 0,001 -Явоспр | |
| От 100,1 МОм до 200,0 МОм | 0,1 МОм | ± 0,001 -Явоспр | |
| От 200,1 МОм до 1 000,0 МОм | 0,1 МОм | ± 0,002-Явоспр | |
| От 1,001 ГОм до 2,000 ГОм | 0,001 ГОм | ± 0,002-Явоспр | |
| От 2,001 ГОм до 10,000 ГОм | 0,001 ГОм | ± 0,005-Явоспр | |
| От 10,001 ГОм до 100,000 ГОм | 0,001 ГОм | ± 0,005-Явоспр | |
| Примечание - Rmotid - воспроизводимое значение электрического сопротивления. | |||
Таблица 3 - Основные метрологические характеристики калибраторов электрического сопротивления KC-50k0-10G0
| Наименование параметра | Диапазон воспроизводимых сопротивлений | Разрешение | Пределы допускаемой абсолютной погрешности измерения |
| 1 | 2 | 3 | 4 |
| Электрическое сопротивление | От 50 кОм до 20 000 кОм | 50 кОм | ± 0,001 -Явоспр |
| От 20 050 кОм до 100 000 кОм | 50 кОм | ± 0,002-Явоспр | |
| От 100,1 МОм до 200,0 МОм | 0,1 МОм | ± 0,002-Явоспр | |
| От 200,1 МОм до 1 000,0 МОм | 0,1 МОм | ± 0,005-Явоспр | |
| От 1,001 ГОм до 2,000 ГОм | 0,001 ГОм | ± 0,005-Явоспр | |
| От 2,001 ГОм до 10,000 ГОм | 0,001 ГОм | ± 0,01-Явоспр | |
| Примечание - К-воспр - воспроизводимое значение электрического сопротивления. | |||
Таблица 4 - Дополнительные технические характеристики калибраторов электрического сопротивления КС-50k0-100G0, КС-50k0-10G0_
| Параметр | Значение параметра |
| 1 | 2 |
| Питание | Сеть переменного тока, напряжение 220/230 В, частота 50 Гц |
| Максимальный рабочий постоянный ток не более, мА | 1,5 |
| Максимальное рабочее постоянное напряжение не более, В | 2500 |
| Г абаритные размеры не более, мм: | 540 x 450 x 200 |
| Масса не более, кг: | 16 |
| Рабочие условия применения: | |
| - по температуре, °С | от 10 до 30 |
| - по влажности, % | от 25 до 60 |
| - по атмосферному давлению, мм рт. ст. | от 630 до 800 |
| Условия хранения: | |
| - по температуре, °С | от минус 20 до 60 |
| - по влажности, % | от 25 до 80 |
Таблица 5 - Комплект поставки калибраторов электрического сопротивления КС-50k0-100G0, КС-50k0-10G0
| Наименование | Количество |
| 1 | 2 |
| Калибратор электрического сопротивления КС-50k0-100G0 ( КС-50k0-10G0) | 1 шт. |
| Калибраторы электрического сопротивления КС-50k0-100G0, КС-50М-10G0. Руководство по эксплуатации. | 1 шт. |
| Калибраторы электрического сопротивления КС-50k0-100G0, КС-50М-10G0. Методика поверки КС-50k0-100G0-11 МП. | 1 шт. |
| Калибратор электрического сопротивления КС-50k0-100G0 (КС-50k0-10G0). Паспорт. | 1 шт. |
| Кабель питания с сетевой вилкой | 1 шт. |
| 1 | 2 |
| Провод измерительный «Е» 1,8м с разъемами «банан» 5кВ голубой | 1 шт. |
| Провод измерительный 1,8м с разъемами «банан» 5кВ красный | 1 шт. |
| Провод измерительный 2,2м с разъемами «банан» черный | 1 шт. |
| Кабель последовательного интерфейса USB | 1 шт. |
| CD с программным обеспечением “Программное обеспечение управления калибратором серии КС” | 1 шт. |
осуществляется по документу «Калибраторы электрического сопротивления KC-50k0-100G0, KC-50k0-10G0. Методика поверки. Кc-50k0-100G0-11 МП», согласованному с ГЦИ СИ ФГУ «Ростест-Москва» 30 августа 2011 г. и входящем в комплект поставки.
Перечень основных средств, применяемых при поверке указан в таблице 6.
| Таблица 6 - Основные средства, п | рименяемые при поверке | ||
| Тип прибора | Наименова ние измеряемой величины | Пределы измерения | Абсолютная погрешность |
| 1 | 2 | 3 | 4 |
| Мультиметр цифровой прецизионный 8508A | Электрическое сопротивление | 200 кОм 2 МОм 20 МОм 200 МОм 2 ГОм | ± (10-5-R + 310-7ПР) ± (1,2-10-5-R + 6-10-7-ПР) ± (2,5-10-5-R + 6-10-6-Пр) ± (1,5-10-4-R + 6-10-5-Пр) ± (1,8110-3R + 510-4ПР) |
| Мост постоянного тока Р4053 | Электрическое сопротивление | 10 ГОм 100 ГОм | ± 0,0005-R ± 0,001-R |
| Примечания: 1. R - значение измеряемого электрического сопротивления; | |||
| 2. ИР - установленный предел измерения. | |||
Методы воспроизведения сопротивлений с помощью калибраторов указаны в документе «Калибраторы электрического сопротивления КС-50k0-100G0, КС-50k0-10G0. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к калибраторам электрического сопротивления КС-50к0-10000, КС-50к0-1000
1) ГОСТ 8.028-86 «ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»;
2) Калибраторы электрического сопротивления KC-50k0-100G0, KC-50k0-10G0. Технические условия. ТУ-4225-004-59600632 (СНБА.411640.004ТУ)
