Установки поверочные УПС-500М2-01, 49125-12

Назначение

Установка поверочная УПС-500М2-01 (далее - установка) предназначена для воспроизведения и передачи единицы массы жидкости (кг) и объема жидкости (м ) при поверке и градуировке камерных преобразователей расхода (далее - КПР) или блоков измерительных (далее - БИ) счетчиков жидкости СКЖ, преобразователей расхода счетчиков РИНГ и других типов преобразователей, измеряющих массу или объем жидкости в стационарных условиях.

Описание

Принцип действия установки при градуировки и поверке преобразователей расхода счетчиков кольцевых РИНГ, счетчиков жидкости СКЖ или БИ основан на динамическом измерении массы жидкости, откачанной из мерной емкости, установленной на весах, и прошедшей через поверяемый счетчик, при определенном фиксированном расходе, и измерении плотности и температуры поверочной жидкости.

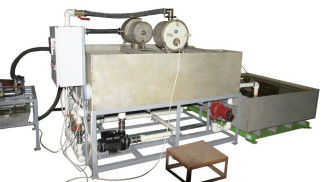

Установка состоит из следующих основных составных частей:

-    блока гидравлического;

-    стенда для градуировки и поверки преобразователей расхода счетчиков РИНГ;

-    пульта управления;

-    емкостей.

Блок гидравлический включает в себя:

-    накопительный резервуар для поверочной жидкости (воды) с соответствующей

трубопроводной обвязкой;

-    систему создания и регулирования расхода жидкости, включающую центробежный насос с регулируемой производительностью, трубопроводную обвязку и запорно-регулирующую трубопроводную арматуру. Регулирование производительности насоса производится с помощью частотно-регулируемого привода насоса и набора дросселирующих кранов, установленных в напорной линии насоса

-    систему стабилизации расхода, при заданном режиме работы установки. Стабильность расхода обеспечивается созданием заданного для данного режима работы постоянного перепада давления между всасывающей и нагнетательной линией регулируемого насоса;

-    систему измерения количества и расхода жидкости, протекающей через преобразователь расхода, которая состоит из платформы весов с установленной на ней мерной емкостью, весового терминала и секундомера;

-    систему формирования интервала усреднения расхода, включающей тензодатчики, установленные на платформе весов, весовой терминал и секундомера;

-    узел установки поверяемых преобразователей расхода.

Стенд для градуировки и поверки преобразователей расхода счетчиков РИНГ состоит из рамы, трубопроводной обвязки, фильтра.

Пульт управления состоит из блока управления, блока питания, кнопки управления, индикатора и центрального микроконтроллера.

Описание

Программное обеспечение комплекса выполняет следующие функции:

-    обработка сигналов поступающих с поверяемых средств измерений;

-    обработка сигналов поступающих с рабочих эталонов;

-    вычисление массового и объемного расходов воспроизводимых установкой;

-    вычисление накопленных массы и объема;

-    вычисление погрешности поверяемых средств измерений;

-    сохранение в памяти результатов трех последних измерений;

-    отображение на индикаторе результатов вычислений.

Технические характеристики

Основные параметры и размеры установки приведены в таблице 1

Таблица 1

Влияние программного обеспечения на метрологические характеристики СИ мало:

- дополнительная погрешность, вносимая ПО, составляет не более 5=0,00039 %.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Знак утверждения типа

Знак утверждения типа наносится на табличку, изготовленную фотохимическим способом и закрепленную на видном месте накопительной емкости блока гидравлического, а также на боковой поверхности пульта управления. На титульном листе эксплутационной документации наносится знак утверждения типа. Способ нанесения знака утверждения типа на эксплуатационную документацию - типографский.

Комплектность

В комплект поставки установки входят:

-    блок гидравлический;

-    стенд для градуировки и поверки счетчиков РИНГ;

-    пульт управления;

-    комплект ЗИП;

-    методика поверки;

-    эксплуатационная документация:

-    программное обеспечение;

Поверка

осуществляется по документу «Рекомендации ГСИ. Установка поверочная УПС-500М2-01. Методика поверки. МИ УПС 1.00.000», утверждённой руководителем ГЦИ СИ ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» 2 декабря 2011 г.

Перечень основных средств поверки (эталонов):

-    термометр ТК-5.01М, ± 0,5 % + 0,1 °С;

-    набор образцовых гирь, не ниже 4 разряда по ГОСТ 8.021-84, общей массой не менее 500 кг.;

-    частотомер Ч3-85/3, абсолютная погрешность измерения периода сигналов, не более ± 110-5 с.;

-    магазин сопротивлений Р 4831, от 0,021 до 111111,1 Ом, 0,02/2*10-6

-    генератор электрических сигналов ГСС-10, от 0 до 10 МГц, ± (5*10-6*F + 1 мкГц);

-    мерник образцовый М1р-100-01, ± 0,02 %.

Сведения о методиках (методах) измерений приведены в разделе 8 руководства по эксплуатации С30.00.000РЭ.

Нормативные и технические документы

ГОСТ Р 8.021—2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»;

ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема жидкости»;

Технические условия ТУ 4381-015-12978946-2011 «Установка поверочная УПС-500М2-01»;

Рекомендация. ГСИ. Установка поверочная УПС-500М2-01. Методика поверки МИ УПС1.00.000.
