| Номер в госреестре | 49128-12 |
| Наименование СИ | Газоанализаторы оптические стационарные и газоанализаторы оптические стационарные взрывозащищенные |
| Обозначение типа СИ | ОГС-ПГП и СГС-ПГП |
| Изготовитель | Общество с ограниченной ответственностью «Пожгазприбор» (ООО «Пожгазприбор»), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 09.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищенные СГС-ПГП предназначены для измерения довзрывоопасной концентрации или объемной доли горючих газов и паров горючих жидкостей в воздухе рабочей зоны.
Газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищенные СГС-ПГП (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Способ отбора пробы - диффузионный.
Принцип действия газоанализаторов - оптический абсорбционный.
Г азоанализатор СГС-ПГП состоит из газоанализаторов - ОГС-ПГП и устройства порогового УП-ПГП.
УП-ПГП состоит из блока питания, индикатора с органами управления (кнопками), блока центрального процессора и канальных плат, которые обрабатывают аналоговые или цифровые сигналы, приходящие от ОГС-ПГП. Количество канальных плат может быть от 1 до 8. К одной канальной плате может быть подключено один или два ОГС-ПГП с использованием аналогового выхода и до 16 при использовании цифрового канала связи с ОГС-ПГП. Конструкция канальной платы является общей для аналогового и цифрового подключения ОГС-ПГП. Количество установленных в УП-ПГП плат указывается в обозначении варианта изготовления.
Газоанализаторы СГС-ПГП изготавливают в двух вариантах исполнения:
1) аналоговый, с числом ОГС-ПГП от 1 до 16 при подключении ОГС-ПГП к УП-ПГП по аналоговому выходу и питании их от УП-ПГП;
2) цифровой, с числом ОГС-ПГП от 1 до 128 при подключении ОГС-ПГП к УП-ПГП по цифровому выходу и питании их от внешнего источника.
Результат измерений отображается на дисплее УП-ПГП. Варианты отображения результатов измерения:
- довзрывоопасная концентрация определяемого компонента в % НКПР;
- объемная доля в %.
Единица измерений объемной доли определяемого компонента «%» на дисплее газоанализатора СГС-ПГП обозначается «Vol.». Единица измерений довзрывоопасной концентрации определяемого компонента «% НКПР» на дисплее газоанализатора СГС-ПГП обозначается «LEL».
Газоанализаторы имеют унифицированный выходной токовый сигнал в диапазоне от
4 ^ 20 мА и цифровой выходной сигнал, интерфейс RS-485.
Газоанализаторы обеспечивают световую и звуковую сигнализацию о превышении установленных порогов срабатывания сигнализации.
Газоанализаторы ОГС-ПГП имеют взрывозащищённое исполнение с видом взрывозащиты «взрывонепроницаемые оболочки «d» по ГОСТ Р 52350.1-2005 и маркировкой взрывозащиты 1ExdircT4 X по ГОСТ Р 52350.0-2005.
Устройство пороговое УП-ПГП выполнено в общепромышленном исполнении и предназначено для размещения во взрывобезопасных зонах.
Лист № 2 всего листов 6
По защищенности от влияния пыли и воды конструкция газоанализаторов ОГС-ПГП соответствует степени защиты IP66 по ГОСТ 14254.

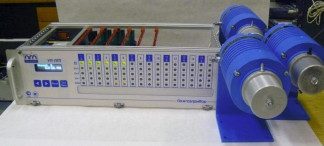

Внешний вид газоанализаторов приведен на рисунке 1.
Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.
Программное обеспечение газоанализатора идентифицируется
- при включении газоанализатора путем вывода на дисплей УП-ПГП номера версии
- по запросу через интерфейс RS-485 для ОГС-ПГП.
Программное обеспечение ОГС-ПГП выполняет следующие функции:
- прием и обработку измерительной информации от первичного измертельного преобразователя;
- формирование выходного аналогового и цифрового сигнала;
- диагностика состояния аппаратной части.
Программное обеспечение УП-ПГП выполняет следующие функции:
- прием, обработку и отображение измерительной информации от ОГС-ПГП;
- формирование дискретных выходных сигналов (срабатывание сигнализации);
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления программного обеспечения |
| Исполняемый код для одноканального газоанализатора ОГС-ПГП | ogs_pgp.hex | V1.1 | 996758f0f32740cc79e6524e 5188c49c | MD5 |
| Исполняемый код для устройства порогового УП-ПГП | terminal 2011.hex | V1.1 | b0e7562e08be97a38682cefa 5761895c | MD5 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрывоопасной концентрации, % НКПР | объемной доли, % | абсолютной | относи тельной | |
| Метан (СН4) | От 0 до 50 Свыше 50 до 100 | От 0 до 2,2 Свыше 2,2 до 4,4 | ± 5 % НКПР (объемная доля метана 0,22 %) | ± 10% |
| Пропан (С3Н8) | От 0 до 50 Свыше 50 до 100 | От 0 до 0,85 Свыше 0,85 до 1,7 | ± 5 % НКПР (объемная доля пропана 0,085 %) | ± 10% |
| Бутан (С4Н10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР (объемная доля бутана 0,07 %) | |
| Изобутан (и-С4Н10) | От 0 до 50 | От 0 до 0,65 | ± 5 % НКПР (объемная доля изобутана 0,065 %) | |
| Пентан (С5Н12) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР (0,07 % об.д.) | - |
| Циклопентан (С5Н10) | От 0 до 50 | От 0 до 0,7 | ± 5 % НКПР (0,07 % об.д.) | - |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| довзрывоопасной концентрации, % НКПР | объемной доли, % | абсолютной | относи тельной | |
| Г ексан (С6Н14) | От 0 до 50 | От 0 до 0,5 | ± 5 % НКПР (0,05 % об.д.) | - |
| Пропилен (С3Н6) | От 0 до 50 | От 0 до 1,0 | ± 5 % НКПР (0,1 % об.д.) | - |
| Примечание - значение НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. | ||||
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
3) Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности 0,5
4) Предел допускаемого времени установления показаний Т0,9д с, 20
5) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,2
6) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
7) Пределы допускаемой дополнительной погрешности от влияния изменения давления окружающей среды в рабочих условиях эксплуатации на каждые 3,3 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
6) Время прогрева, мин, не более 10
7) Электропитание газоанализаторов СГС-ПГП осуществляется однофазным переменным током частотой (50 ± 1) Гц напряжением, В 220-33 или от резервного источника питания напряжением постоянного тока, В 27
8) Электропитание газоанализаторов ОГС-ПГП осуществляется напряжением постоянного тока, В от 18 до 32
9) Потребляемая мощность, ВА, не более
- СГС-ПГП 270
- ОГС-ПГП 4,5
10) Габаритные размеры и масса газоанализаторов не более указанных в таблице 3.
Таблица 3
| Наименование устройства | Г абаритные размеры, мм | Масса, кг | ||
| длина | ширина | высота | ||
| ОГС-ПГП | 350 | 160 | 220 | 3,0 |
| УП-ПГП | 266 | 482 | 132 | 4,0 |
11) Средняя наработка на отказ, ч
12) Средний срок службы газоанализаторов, лет
Таблица 4
| Наименование устройства | Диапазон температуры окружающей среды, °С | Относительная влажность окружающей среды при температуре 35°С, %, не более | Диапазон атмосферного давлений, кПа |
| ОГС-ПГП | от минус 60 до 85 | 95 | от 84 до 106,7 |
| УП-ПГП | от минус 10 до 45 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Комплект поставки газоанализатора приведен в таблице 5.
Таблица 5
| Наименование | Количество | Примечание |
| Устройство пороговое УП-ПГП | 1 шт. | В зависимости от заказа |
| Г азоанализатор ОГС-ПГП | от 1 до 128 шт. | В соответствии с заданной конфигурацией |
| Руководство по эксплуатации ПДАР.413311.002 РЭ | 1 экз. | |
| Методика поверки МП 242-1249-2011 | 1 экз. | |
| Комплект принадлежностей | 1 компл. |
осуществляется по документу МП 242-1249-2011 «Газоанализаторы оптические стационарные ОГС-ПГП и газоанализаторы многоканальные оптические стационарные взрывозащищенные СГС-ПГП. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22 ноября 2011 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы газовых смесей состава метан - азот (номера по реестру ГС № 388087, 3885-87), пропан - азот (№«9142-2008), бутан - воздух (№ 9126-2008), изобутан - воздух (№ 5905-91), пентан - воздух (№№ 9129-2008, 9130-2008), циклопентан - воздух (№ 92462008), гексан - воздух (№ 9247-2008), пропилен - азот (№ 8976-2008) по ТУ 6-16-2956-92 (с изм. №№ 1..7) в баллонах под давлением;
- генератор ГГС-03 по ШДЕК.418313.001 ТУ, номер в реестре СИ РФ 465-98-11.
Методика измерений приведена в документах:
- ПДАР.413311.001 РЭ «Газоанализатор оптический стационарный ОГС-ПГП. Руководство по эксплуатации», 2011 г.
- ПДАР.413311.002 РЭ «Газоанализатор многоканальный оптический стационарный взрывозащищенный СГС-ПГП. Руководство по эксплуатации», 2011 г.
Лист № 6 всего листов 6
Нормативные и технические документы, устанавливающие требования к газоанализаторам оптическим стационарным ОГС-ПГП и газоанализаторам многоканальным оптическим стационарным взрывозащищенным СГС-ПГП
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
5 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом измерений содержания горючих газов до 100 % нижнего концентрационного предела распространения пламени.
6 ПДАР.413311.001 ТУ «Газоанализатор оптический стационарный ОГС-ПГП. Технические условия».
7 ПДАР.413311.002 ТУ «Газоанализатор многоканальный оптический стационарный взрывозащищенный СГС-ПГП. Технические условия».
при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта.
