| Номер в госреестре | 49134-12 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Stonex R2, Stonex R5, Stonex R6 |
| Изготовитель | "Stonex Europe S.r.l.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные Stonex R2, Stonex R5, Stonex R6 предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные Stonex R2, Stonex R5, Stonex R6 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип действия углового измерительного канала основан на использовании фотоэлектрического метода считывания штрих-кодовых горизонтального и вертикального лимбов. Тахеометры имеют встроенный жидкостный электрический компенсатор, который автоматически вносит поправки в измеряемые углы за отклонение тахеометра от вертикали.
Принцип действия линейного измерительного канала основан на измерении разности фаз модулируемого сигнала и реализует фазовый метод измерения расстояний. Тахеометры имеют отражательный режим работы (лазерное излучение отражается от призменного отражателя, установленного в точке измерения) и безотражательный (диффузное отражение лазерного излучения от измеряемой точки).

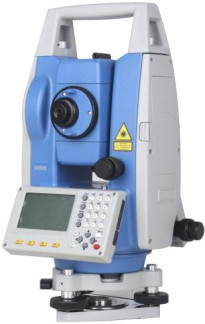

Конструктивно, тахеометры электронные Stonex R2, Stonex R5, Stonex R6 выполнены единым блоком. На передней панели расположен жидкокристаллический дисплей и кнопки управления. На боковых панелях расположены отсек для установки аккумулятора и разъём RS232 для связи с персональным компьютером.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки.
Тахеометры электронные Stonex R2, Stonex R5, Stonex R6 выпускаются в нескольких модификациях, которые различаются диапазоном измерений расстояний, а также погрешностью измерений углов и расстояний.
Пломбирование крепёжных винтов корпуса тахеометров электронных Stonex R2, Stonex R5, Stonex R6 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.
| Наименование характеристики | Значение характеристики | ||
| Stonex R2 2" | Stonex R5 2" Stonex R5 2" Polar | Stonex R6 2" Stonex R6 2" Polar | |
| Увеличение зрительной трубы, крат: | 30 | ||
| Диаметр входного зрачка, мм: | 40 | ||
| Угловое поле зрения зрительной трубы, ..,°...', не менее: | 1 30 | ||
| Наименьшее расстояние визирования, м, не менее: | 1,0 | 1,7 | |
| Цена деления установочных уровней: - круглого, ..'/мм - электронного, ..." | 8/2 20 | (6± 0,9)/2 20 | |
| Диапазон компенсации компенсатора, .', не менее: | ±3 | ±4 | |
| Предел допускаемой систематической составляющей погрешности компенсации компенсатора, ..." не более: | ± 1,0 | ± 1,0 | ± 1,0 |
| Предел допускаемой погрешности лазерного центрира, мм, не более: | 1,5 | ||
| Диапазон измерений, не менее: - углов, .°: - расстояний, м: - отражательный режим (1 призма) - отражательный режим (3 призмы) - диффузный режим на отражающую плёнку - диффузный режим | 0-360 1.0 - 3000 1.0 - 5000 1.0-350** 1.0-350*** | 0-360 1.5 - 3500 1.5 - 5400 1.5-1000** 1.5-400*** | 0-360 1.5 - 3500 1.5 - 5400 1.5-1000** 1.5-600*** |
| Дискретность отсчитывания измерений: // - углов, . ": - расстояний, мм: | 1 1 | ||
| Допускаемая СКП измерений углов, ...", не более: | 2 | ||
| Допускаемая СКП измерений расстояний, мм, не более: - отражательный режим (1 призма) - отражательный режим (3 призмы) - диффузный режим на отражающую плёнку - диффузный режим | ±(2+2х10-6хБ) ±(2+2х10-6хБ) ±(5+2х10-6хБ) ±(5+2х10-6хБ) где D | ±(2+2х10-^) ±(2+2х10-^) ±(5+2х10-6^) ±(3+2х10-^) - измеряемое расстояние, мм | |
| Объем внутренней памяти: | 16 Мбайт | 10000 измерений | |
| Источник электропитания, В-А/ч: - внутренний аккумулятор | 7,5 - 2,7 | 7,4 - 4,4 | |
| Диапазон рабочих температур, °С: | от -20 до +50 | от -20 до +50, от -30 до +50* | |
| Г абаритные размеры (Д х Ш х В), мм, не более: | 180х200х350 | 173x226x316 |
| Масса, кг, не более: | 5,8 | 5,1 |
* - для модификаций Stonex R5 2" Polar, Stonex R6 2" Polar
** - измерения на отражающую плёнку с коэффициентом отражения не менее 90% по ГОСТ
8.557-2007
*** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90% по ГОСТ 8.557-2007
| Наименование характеристики | г | начение характеристики | |
| Stonex R2 5" | Stonex R5 5" Stonex R5 5" Polar | Stonex R6 5" Stonex R6 5" Polar | |
| Увеличение зрительной трубы, крат: | 30 | ||
| Диаметр входного зрачка, мм: | 40 | ||
| Угловое поле зрения зрительной трубы, ..,°...', не менее: | 1 30 | ||
| Наименьшее расстояние визирования, м, не менее: | 1,0 | 1,7 | |
| Цена деления установочных уровней: - круглого, ..'/мм - электронного, ..." | 8/2 20 | (6± 0,9)/2 20 | |
| Диапазон компенсации компенсатора, .', не менее: | ±3 | ±4 | |
| Предел допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более: | ± 1,0 | ± 2,0 | ± 2,0 |
| Предел допускаемой погрешности лазерного центрира, мм, не более: | 1,5 | ||
| Диапазон измерений, не менее: - углов, ..,°: - расстояний, м: - отражательный режим (1 призма) - отражательный режим (3 призмы) - диффузный режим на отражающую плёнку - диффузный режим | 0-360 1.0 - 3000 1.0 - 5000 1.0-350** 1.0-350*** | 0-360 1.5 - 3500 1.5 - 5400 1.5-1000** 1.5-400*** | 0-360 1.5 - 3500 1.5 - 5400 1.5-1000** 1.5-600*** |
| Дискретность отсчитывания измерений: // - углов, ... : - расстояний, мм: | 1 1 | ||
| Допускаемая СКП измерений углов, ..." не более: | 5 | ||
| Допускаемая СКП измерений расстояний, мм, не более: - отражательный режим (1 призма) - отражательный режим (3 призмы) - диффузный режим на отражающую плёнку - диффузный режим | ±(2+2х10-6хБ) ±(2+2х10-6хБ) ±(5+2х10-6хБ) ±(5+2х10-6хБ) где D | ±(2+2х10-6^) ±(2+2х10-^) ±(5+2х10-^) ±(3+2х10-^) - измеряемое расстояние, мм | |
| Объем внутренней памяти: | 16 Мбайт | 10000 измерений | |
| Источник электропитания, В-А/ч: - внутренний аккумулятор | 7,5 - 2,7 | 7,4 - 4,4 | |
| Диапазон рабочих температур, °С: | от -20 до +50 | от -20 до +50 от -30 до +50* |
| Г абаритные размеры (Д х Ш х В), мм, не более: | 180х200х350 | 173x226x316 |
| Масса, кг, не более: | 5,8 | 5,1 |
* - для модификаций Stonex R5 5" Polar, Stonex R6 5" Polar
** - измерения на отражающую плёнку с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007
*** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90% по ГОСТ 8.557-2007
Встроенное ПО предназначено для обеспечения взаимодействия узлов прибора, для сохранения и экспорта измеренных величин, для импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
| Идентификационные данные п | рограммного обеспечения: | ||||
| Модель | Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентиф икатор (контрольная сумма кодов) | Алгоритм вычисления цифрового идентификатора |
| Stonex R2 | Stonex R2 Firmware | Stonex R2 Firmware | 1.0.0.1 | 88AB39C4 | CRC32 |
| Stonex R5 | Stonex R5 Firmware | Stonex R5 Firmware | 1.34 | 26865DA6 | CRC32 |
| Stonex R6 | Stonex R6 Firmware | Stonex R6 Firmware | 1.34 | 26865DA6 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Комплект поставки тахеометров электронных Stonex R2:
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Зарядное устройство | 1 |
| Аккумуляторная батарея (NiMH) | 1 |
| Треггер металлический без оптического центр ира | 1 |
| Кабель передачи данных | 1 |
| Набор инструментов для юстировки | 1 |
| Нитяной отвес | 1 |
| Кейс транспортировочный | 1 |
| Руководство по эксплуатации на русском языке | 1 |
Комплект поставки тахеометров электронных Stonex R5, Stonex R6:
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Аккумуляторная батарея (Li-Ion) | 1 |
| Зарядное устройство | 1 |
| Кабель передачи данных | 1 |
| Зарядное устройство от автомобильной розетки 12В | 1 |
| Треггер без оптического центрира | 1 |
| Нитяной отвес | 1 |
| Наименование | Количество, ед. |
| Набор инструментов для юстировки | 1 |
| Чехол от дождя | 1 |
| Транспортировочный кейс | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки» и разделу «Системная информация» руководства по эксплуатации.
Перечень основного оборудования необходимого для поверки:
- экзаменатор ГОСТ 13012-67;
- универсальный коллиматорный стенд ВЕГА УКС;
- автоколлиматор АК-0,2У ГОСТ 11898-78;
- набор контрольных линий (базисов) ГОСТ Р 51774-2001.
Методика измерений приведена в документах: «Тахеометры электронные Stonex R2, Stonex R5, Stonex R6. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Stonex R2, Stonex R5, Stonex R6
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия»;
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения»;
4. Техническая документация «Stonex Europe S.r.l.», Италия.
- осуществление геодезической и картографической деятельности
