| Номер в госреестре | 49135-12 |
| Наименование СИ | Нивелиры гидростатические |
| Обозначение типа СИ | PSW-2, ASW2000, ASW101N |
| Изготовитель | "Freiberger Prazisionsmechanik Holding GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нивелиры гидростатические PSW-2; ASW2000; ASW101N предназначены для измерения разности высот между точками установки измерительных датчиков.
Нивелиры гидростатические PSW-2; ASW2000; ASW101N работают методом гидростатического нивелирования по принципу сообщающихся сосудов.

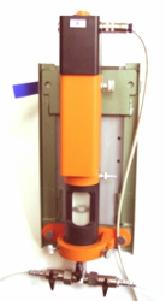

Конструктивно нивелиры гидростатические PSW-2, ASW2000; ASW101N состоят из измерительных датчиков, соединительных шлангов, монтажных пластин с юстировочными устройствами, блока управления и обработки данных.
Измерительные датчики с помощью монтажных пластин устанавливаются на объектах мониторинга, соединяются между собою шлангами. Величина перемещения измерительного датчика в вертикальном направлении (при деформации объекта мониторинга) определяется относительно поверхности рабочей жидкости, находящейся в шлангах и измерительных датчиках, и её значение передаётся в блок управления и обработки данных. Состав рабочей жидкости -дистиллированная вода с добавкой смачивающего агента Agfa Agepon или Tetenal Mirasol 2000. Блок управления и обработки данных предназначен для управления работой измерительных датчиков, сбора, обработки и обмена информацией с внешними устройствами.
Значения всех измерений и вычислений отображаются на дисплее управляющего компьютера в виде графика.
Нивелиры гидростатические PSW-2 состоят из двух датчиков и соединительного шланга. Измерения производятся в ручном режиме. Нивелиры гидростатические ASW2000; ASW101N работают в режиме автоматического снятия отсчётов и записи результатов измерений. Могут иметь до 30 датчиков, соединённых шлангами до 40 м длиной.
Программное обеспечение предназначено для управления работой нивелиров гидростатических PSW-2; ASW2000; ASW101N, обработки результатов измерений и подготовки отчётов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено. Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 3286-2010. Идентификационные данные ПО
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «ASW - LAN» | «ASW - LAN» | 3,00 (Build 1438) | 591D4 | Сумма кодов без учёта переноса |
| Наименование характеристики | Значение характеристики | ||
| PSW-2 | ASW2000 | ASW101N | |
| Количество датчиков: | 2 | до 30 | |
| Диапазон измерений, мм: | от 0 до 100 | от 0 до 60 | от 0 до 50 |
| СКП измерения разности высот, мм: | ±0,01 | ±0,02 | |
| Напряжение питания, В: | |||
| - измерительного датчика: | - | 24 (постоянный ток) | |
| - блока управления: | - | 90 - 264 (переменный ток) | |
| Г абаритные размеры, мм: | |||
| - измерительный датчик: | 500х72х72 | 500х72х72 | 190х240х390 |
| - блок управления: | - | 140х70х240 | 140х70х240 |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой -на корпус нивелира гидростатического.
| Наименование | Количество, ед. | |
| PSW-2 | ASW2000 и ASW101N | |
| Реперный болт | 2 | Опция |
| Нижний фиксирующий кронштейн | 2 | Опция |
| Монтажная пластина (реперный болт + фиксирующий кронштейн на пластине) | Опция | 1 |
| Нивелир гидростатический | 2 | 1 |
| Краны | Опция | 1 |
| Кабель питания и передачи данных | 1 | |
| Воздушный шланг | 1 | 1 |
| Жидкостный шланг | 1 | 1 |
| Тройник с заглушкой для воздушных шлангов | Опция | 1 |
| Тройник для жидкостных шлангов | Опция | 1 |
| Сменный стеклянный цилиндр | 1 | Опция |
| Блок управления и питания | 1 | |
| Руководство по эксплуатации | 1 | 1 |
| Ящик для транспортировки и хранения | 1 | 1 |
осуществляется по документу МП ТИнТ 08-2011 «Нивелиры гидростатические PSW-2; ASW2000; ASW101N. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех».
Основные средства поверки: меры длины концевые плоскопараллельные, 4 разряда. ГОСТ 9038-90.
Методика измерений приведена в документе « Нивелиры гидростатические ASW101N и ASW 2000. Нивелир гидростатический РSW2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам гидростатическим PSW-2; ASW2000; ASW101N
Техническая документация «Freiberger Prazisionsmechanik Holding GmbH», Германия.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 26 |
| Поверителей | 2 |
| Актуальность данных | 03.10.2024 |
