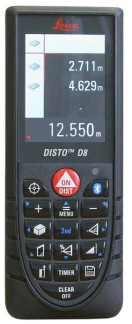

Дальномер лазерный Leica Disto D8, 49137-12

Назначение

Дальномер лазерный Leica Disto D8 (далее - дальномер) предназначен для бесконтактных измерений расстояний.

Описание

Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на регистрации и сравнении фаз лазерного излучения, выходящего (из излучателя дальномера) и входящего (в приёмное устройство дальномера), после его диффузного отражения от объекта измерения.

Дальномер представляет собой электронно-оптический прибор. Дальность измерений зависит от отражательной способности и свойств наружной поверхности объекта измерения. Для больших растояний, для повышения светоотражательной способности, рекомендуется пользоваться специальной мишенью (пластина светоотражающая), входящей в комплект дальномера.

Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости от режима измерений, может быть выбран:

•    задний торец корпуса дальномера;

•    передний торец корпуса дальномера;

•    центр резьбовой втулки (используется для крепления дальномера на штативе);

•    край откидного ограничителя (используется для измерений из труднодоступных мест, например - из углов помещений).

Управление дальномером осуществляется с помощью панели управления, объединяющей жидкокристаллический дисплей (далее - ЖК-дисплей) и 16-и кнопочную клавиатуру. Встроенный цветной цифровой визир с 4-х кратным увеличением облегчает поиск и выбор измеряемых точек. Для работы в местах с недостаточной освещённостью предусмотрена под-стветка дисплея. Для удобства управления имеется звуковой сигнал, подтверждающий выполнение задаваемых команд. Дальномер имеет встроенные вычислительные функции (сложение/вычитание).

Степень защиты оболочки дальномера по ГОСТ 14254-96 - IP 54.

Программное обеспечение

Дальномер работает с программными обеспечениями Leica Disto Transfer pc и Leica Disto Bluetooth (далее - ПО). Leica Disto Transfer pc является автономным ПО, полностью метрологически значимым. Leica Disto Bluetooth - встроенным ПО.

ПО Leica Disto Transfer pc предназначено для хранения, передачи и представления результатов измерений.

ПО Leica Disto Bluetooth предназначено для сбора, передачи и представления результатов измерений.

Идентификационные данные и краткое наименование ПО дальномера, представлены в таблице 1.

Таблица 1

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Условия эксплуатации:

-    температура окружающего воздуха, оС    20±3;

-    диапазон относительной влажности окружающего воздуха, %    от 40 до 70;

-    диапазон атмосферного давления, кПа    от 84,0 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на боковую панель корпуса дальномера в виде наклейки.

Комплектность

В комплект поставки входят:

-    дальномер, зав. № 592650152......................................................................................1 шт.;

-    диск с программным обеспечением "Software Leica Disto tm Version 2.0"...............1 шт;

-    мишень (пластина светоотражающая)........................................................................1 шт.;

-    чехол...............................................................................................................................1 шт.,

-    элементы питания..........................................................................................................2 шт.;

-    руководство по эксплуатации...................................................................................... 1 экз.;

-    методика поверки........................................................................................................... 1 экз.

Поверка

осуществляется по документу «Дальномер лазерный Leica Disto D8. Методика поверки. МП 2511/0007-2011», утверждённому ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” в октябре 2011 г.

Основное средство поверки - компаратор лазерный интерференционный тридцатиметровый из состава Государственного первичного эталона единицы длины - метра ГЭТ 2-2010.

Сведения о методах измерений

Методика измерений приведена в документе «Дальномер лазерный Leica Disto D8. Руководство по эксплуатации», 2011 год.

Нормативные и технические документы, устанавливающие требования к дальномеру лазерному Leica Disto D8

1.    МИ 2060-90. "ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6...50 м и длин волн в диапазоне 0,2..50 мкм".

2.    Техническая документация фирмы "Leica Geosystems AG", Швейцария.

Рекомендации к применению

услуги по обеспечению единства измерений в области геометрических измерений.
