Измерители селективные ЛЭП-500, 49139-12

Назначение

Измерители селективные ЛЭП-500 предназначены для измерения напряжения переменного тока, импеданса, КСВН и неравномерности АЧХ в системах передачи информации.

Описание

Принцип действия измерителей селективных ЛЭП-500 основан на преобразовании переменных напряжений и токов в цифровой код посредством аналогово-цифрового преобразования, обработки измерительной информации и представления результатов измерений.

Измерители селективные ЛЭП-500 являются портативными переносными устройствами. Конструктивно измерители селективные ЛЭП-500 выполнены в виде моноблока из прочного алюминиевого корпуса. На передней панели располагаются органы управления и цветной дисплей. Входные и выходные разъемы расположены в верхнем торце корпуса. Питание измерителей селективных ЛЭП-500 осуществляется от внутреннего аккумулятора или входящего в комплект сетевого адаптера.

I

x$\N4L Селективный измеритель ЛЭП-500 ©■

А

ф

-ф

",С|

■ф

«'О®

« Ж ►

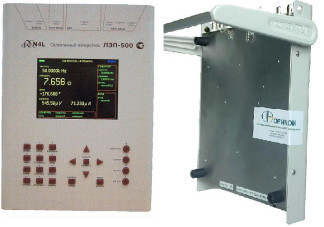

Рисунок 1 - Внешний вид измерителей селективных ЛЭП-500

Программное обеспечение

Встроенное программное обеспечение предназначено для управления режимами работы и настройками измерителей селективных ЛЭП-500.

Выполняемые программным обеспечением функции: обработка результатов измерений, вывод информации о состоянии измерителей селективных ЛЭП-500 на экран, определение команд пользователя путем опроса клавиатуры передней панели, управление настройками прибора в соответствии с полученными командами.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответ

ствии с МИ 3286-2010 - С.

Технические характеристики

Диапазон измерения переменного напряжения:

-    на частоте от 5 Гц до 50 кГц    от 2 мВ до 200,0 В;

-    на частоте от 50 кГц до 5 МГц    от 2 мВ до 5,0 В;

Пределы допускаемой абсолютной погрешности измерения переменного напряжения не превышают значений, которые определяются по формуле ±(5-10-4-П + 5-10-4-А + 0,0№А),

где П - предел измерения переменного напряжения, А - измеренное значение переменного напряжения, F - частота переменного напряжения в МГц.

Диапазон воспроизводимого генератором напряжения по частоте от 10 кГц до 5 МГц. Пределы допускаемой относительной погрешности частоты выходного напряжения генератора ± 5 • 10-6.

Пределы допускаемой абсолютной погрешности выходного напряжения генератора не превышают значений, которые определяются по формуле ±(0,01 + 0,01 -F)-A.

Пределы допускаемой абсолютной погрешности измерения сопротивления не превышают значений, которые определяются по формуле + (2-10-3 + 0,02-F)-R, где R - измеренное значение сопротивления.

Пределы допускаемой относительной погрешности измерения КСВН при КСВН равном 3:

-    в диапазоне частот от 5 Гц до 1 МГц    + 1 %,

-    в диапазоне частот от 1 МГц до 5 МГц    + 5 %.

Пределы допускаемой абсолютной погрешности измерения коэффициента усиления:

-    в диапазоне частот от 5 Гц до 1 кГц    + 0,02 дБ;

-    в диапазоне частот от 1 кГц до 10 кГц    + 0,05 дБ;

-    в диапазоне частот от 10 кГц до 5 МГц    + (0,1 дБ + 0,1 •F дБ).

Ширина полосы пропускания: 1; 3; 25; 100 Гц; 1,95; 3,1 кГц.

Диапазон коэффициента развертки в режиме «Осциллограф» от 5 мкс/дел до 5 с/дел. Пределы измерений переменного напряжения в режиме «Осциллограф»: 30, 100, 300 мВ; 1, 3, 10, 30, 100, 300 В.

Пределы измерений переменного напряжения в режиме «Анализатор частотной характеристики»: 30, 100, 300 мВ; 1, 3, 10, 30, 100, 300 В.

Время установления рабочего режима не более 1 ч.

Время непрерывной работы не менее 24 ч.

Потребляемая мощность от сети переменного тока 220 В не превышает 150 В-А.

Г абаритные размеры (длина х ширина х высота), не более (310 х 225 х 45) мм.

Масса не более 2,3 кг.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации SLM3505 РЭ типографским или иным способом, на лицевую панель, в правом верхнем углу, измерителя методом тампопечати.

Комплектность

Поверка

осуществляется по документу «Измерители селективные ЛЭП-500. Методика поверки» SLM3505 МП, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 30.06.11 г. Основные средства поверки:

-    аттенюатор резисторный фиксированный Д2-32 (диапазон частот от 0 до 3 ГГц, величина ослабления в 20 дБ, отклонение ослабления в диапазоне частот до 1 ГГц ±2 дБ);

-    вольтметр переменного тока В3-49 (диапазон измерения напряжений от 10 мВ до 100 В, диапазон нормальной области частот измеряемых переменных напряжений от 20 Гц до 10 МГц погрешность измерения в нормальной области частот ±(0,2 + (0,08/UX)) %);

-    генератор сигналов Г 4-219 (диапазон частот от 1 Гц до 100 МГц, диапазон выходного переменного напряжения от 1 мкВ до 1 В, погрешность установки частоты ± 3-10-6);

-    калибратор-вольтметр универсальный В1-28 (диапазон выходного переменного напряжения от 10 мкВ до 700 В, диапазон частот от 0,1 Гц до 120 кГц, пределы допускаемой погрешности выходного переменного напряжения (±0,06) %);

-    калибратор переменного напряжения Fluke 9105 (диапазон выходного переменного напряжения от 0 до 1000 В, диапазон частот от 10 Гц до 100 кГц, пределы допускаемой погрешности выходного переменного напряжения (±0,04) %),

-    магазин сопротивлений Р4830/2 (погрешность + 0,05 %),

-    частотомер электронно-счетный вычислительный Ч3-64 (диапазон частот от 0,005 Гц до 150 МГц, диапазон входного напряжения от 0,05 до 10 В, пределы допускаемой относительной погрешности измерения частоты ±5-10" ).

Сведения о методах измерений

«Измеритель селективный ЛЭП-500. Руководство по эксплуатации» SLM3505 РЭ. Разделы 17, 18, 19, 20.

Нормативные документы, устанавливающие требования к измерителям селективным ЛЭП-500

1    ГОСТ 8.119-85 Государственная система обеспечения единства измерений. Вольтметры электронные селективные. Методика поверки.

2    ГОСТ 8.129-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения частоты.

3    ГОСТ 8.314-78 Государственная система обеспечения единства измерений. Генераторы низкочастотные измерительные. Методы и средства поверки.

4    ГОСТ 8.409-81 Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
