Контроллеры частоты вращения турбины E16, 49141-12

Назначение

Контроллеры частоты вращения турбины E16 (далее контроллеры E16) предназначены для измерения частоты вращения валов различных агрегатов и формирования управляющих сигналов по алгоритму защиты «2 из 3» для обеспечения их безопасной эксплуатации.

Описание

Контроллеры E16 являются микропроцессорными приборами, управляемыми встроенными микроконтроллерами.

Принцип действия контроллеров E16 основан на измерении за предустановленное время среднего значения периода следования выходных импульсов первичных преобразователей по трем тахометрическим каналам, расчете на основе этих измерений частоты вращения объекта и формирования командных сигналов, предназначенных для управления внешними устройствами (например, устройством аварийной остановки турбины) на основе алгоритма защиты «2 из 3». Дополнительно контроллеры E16 могут оснащаться модулями формирующими командные сигналы по угловому ускорению, достижению предустановленного уровня частоты вращения и пр.

При реализации алгоритма защиты «2 из 3» три измерительных канала работают параллельно и обеспечивают полную измерительную и контрольную функциональность по каждому каналу независимо от других. В случае выполнения предустановленного условия на двух каналах срабатывает система защиты и формируется внешний командный сигнал. В результате:

-    снижается вероятность ошибочных срабатываний и остановок оборудования;

-    достигается возможность проверки каналов на отработку условий срабатывания/аварии без остановки контроллера;

-    достигается возможность обслуживания или замены датчиков и каналов без остановки систе-

мы в целом.

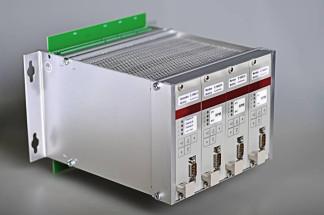

Конструктивно контроллеры E16 выполнены в виде электронных модулей, размещенных в стандартных промышленных корпусах, предназначенных для крепления в 19-дюймовую стойку или для панельного монтажа. Конкретное исполнение контроллеров E16 определяется при заказе. Исполнения контроллеров E16 определяются из следующих параметров:

Монтаж в 19-дюймовую стойку Панельный монтаж В корпусе для наружного применения Уровень SIL3 по IEC 61508

Конструктивное исполнение

Функциональная группа

Соответствие API 670 Выход «2 из 3»

Независимые выходы для каждого канала Нет

Ручное управление

Периодический автоматический запуск

RS232

PROFIBUS

A5S... или совместимые (HTL)

TTL-совместимые

Нет

Постоянное напряжение 3x24 В (18.. 33 v) Переменное напряжение 2x230 В 50 Гц

1    на каждый канал

2    на каждый канал

3    на каждый канал

Командный сигнал

Тестовый генератор

Интерфейс

Первичные преобразователи

Аналоговый выход

Дополнительные модули (поставля- - Модуль детектирования ускорения ются как в исполнении с независи- - Модуль детектирования разницы частот вращения мыми каналами, так и в исполнении - Модуль детекторов направления вращения с каналом «2 из 3»)    - Модуль дополнительных программируемых команд

ных сигналов

Технические характеристики

Диапазон измеряемых частот входного сигнала первичного преобразователя, Гц

Пределы допускаемой относительной погрешности измерения выходного сигнала первичного преобразователя Тип входного сигнала Количество тахометрических каналов Напряжение питания первичного преобразователя, В Время реакции на событие, мс Рабочие условия эксплуатации Температура, °С

Относительная влажность, %, не более Электропитание (в зависимости от исполнения) Напряжение постоянного тока, В Напряжение переменного тока, В Потребляемая мощность, Вт Габариты, мм, не более Масса, кг, не более Срок службы, лет 0 - 30000

±(0,005 % + 1 ЕМР)

(ЕМР - единица младшего разряда) TTL, HTL 3

+12±0,5

<15

0 - 60

95 (без конденсации)

18 - 33 220, 50 Гц 60

500х200х300

5

20

Знак утверждения типа

Знак утверждения типа наносится на корпус контроллера E16 несмываемой краской и на титульный лист Руководства по эксплуатации типографским способом.

Поверка

осуществляется в соответствии с методикой поверки МП 253-32-2011 «Контроллеры частоты вращения турбины E16. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 15.04.2011 г.

Основные средства поверки:

■    Генератор сигналов произвольной формы 33220A, диапазон частот от 1 мкГц до 20 МГц, относительная погрешность задания частоты 10-5;

■    Частотомер электронно-счетный НР53131А, диапазон измерения частоты - 0-225 МГц, относительная погрешность измерения частоты 10-6.

Сведения о методах измерений

Методика измерений содержится в документе «Контроллеры частоты вращения турбины E16. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контроллерам частоты вращения турбины E16

1.    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.    Техническая документация фирмы «Braun GmbH Industrie-Elektronik», Германия.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации промышленной безопасности к эксплуатации опасного производственного объекта.
