| Номер в госреестре | 49143-12 |
| Наименование СИ | Анализаторы удельной поверхности и пористости адсорбционные |
| Обозначение типа СИ | ASAP 2020 |
| Изготовитель | "Micromeritics Instrument Corporation", США; Фирма "Micromeritics", США (срок свидетельства: 24.02.2017 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 22.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020 (модификации ASAP 2020MP, ASAP 2020C-MP, ASAP 2020K-MP, ASAP 2020HV, ASAP 2020C, ASAP 2020К-Н^ ASAP 2020K-C-MP, ASAP 2020N) предназначены для измерения характеристик сорбционной емкости объемным методом с использованием газа (азота), физически и химически сорбирующегося на дисперсных и пористых веществах и материалах: удельной площади поверхности, удельного объема и диаметра пор дисперсных и пористых материалов по специально разработанным методикам измерений, регламентированным нормативными документами.
Анализатор удельной поверхности и пористости адсорбционный ASAP 2020 (далее - анализатор) представляет собой автоматический прибор, принцип действия которого основан на адсорбции и десорбции газов на внешней и внутренней поверхностях (в порах) исследуемых образцов дисперсных и пористых веществ и материалов.
Конструктивно анализатор состоит из системы дегазации и измерительной системы, оснащенной датчиками давления и температуры.
Измеряемый образец перед проведением измерений помещают в ампулу, устанавливают на порт предварительной подготовки и дегазируют в вакууме при повышенной температуре. Затем ампулу с образцом устанавливают на измерительный порт, охлаждают до температуры кипения жидкого азота (77 К) и заполняют сорбирующимся газом - сорбатом, в качестве которого используют азот, криптон, диоксид углерода и т.д. В замкнутом объеме ампулы молекулы газа адсорбируются на дегазированной поверхности образца вплоть до образования капиллярной конденсации в области порового пространства и, соответственно, давление газа снижается. Датчики давления регистрируют это изменение и далее, по изменению давления, по температуре газа и объему ампулы рассчитывается количество адсорбированных молекул -сорбционную емкость, т.е. количество поглощенного газа в пересчете на 1 г образца.
Из полученных в результате измерений изотерм физической адсорбции и десорбции по специально разработанным методикам (методам) измерений рассчитывают характеристики дисперсных и пористых материалов, в том числе, интегральную удельную поверхностную площадь по методам Лэнгмюра и БЭТ (Брунауэра, Эммета и Теллера), объем пор, размер пор, распределение объема и площади поверхности пор по их размерам и др.
Из изотерм селективной химической адсорбции по специально разработанным методикам (методам) измерений определяют селективную удельную поверхность и дисперсность (степень доступности) металлических частиц, нанесенных на инертный носитель при хемосорбции.
По специально разработанным методикам измерений, регламентированным нормативными документами, определяют распределение объема и поверхности пор по их эффективным размерам при физической сорбции и селективной удельной поверхности металлов на инертных носителях при хемосорбции.
Анализатор выпускается в следующих модификациях по степени оснащения дополнительными возможностями, такими как использование дополнительных сорбатов, хемосорбции, а также системами дегазации и измерения давления:
ASAP 2020N - базовая модификация, реализующая метод объемной сорбции по азоту; ASAP 2020HV - дополнительно к ASAP 2020N, реализует метод объемной сорбции по криптону и, соответственно, оснащена возможностью измерения удельных поверхностей в низком диапазоне;
ASAP 2020C - дополнительно к ASAP 2020HV оснащена возможностью анализа хемосорбции;
ASAP 2020MP - дополнительно к ASAP 2020HV оснащена возможностью измерений размера микропор и распределения их по размерам;
ASAP 2020C-MP - дополнительно к ASAP 2020MP оснащена возможностью анализа хемосорбции.
Дополнительно выпускаются модификации с химически стойким исполнением измерительной системы (для использования ненасыщенных углеводородов в качестве адсорбатов), которые по характеристикам аналогичны вышеперечисленным модификациям, в буквенно-цифровом обозначении модификации имеют дополнительную букву "К".

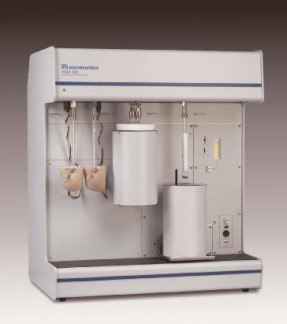

Фотография внешнего вида анализатора представлена на рисунке 1.
Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений. Данные по каждому исследуемому образцу вычисляются автоматически и выводятся на печать, как в табличной, так и в графической форме.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ASAP 2020 | ASAP 2020 | V 3.0х | - | - |
Уровень защиты от непреднамеренных и преднамеренных изменений
соответствует уровню «А» по МИ 3286-2010.
| Значения характеристик для модификаций | |||
| Наименование характеристик | ASAP 2020N | ASAP 2020HV, ASAP 2020C, ASAP 2020К-НУ | ASAP 2020MP, ASAP 2020C-MP, ASAP 2020K-MP, ASAP 2020K-C-MP |
| 1 | 2 | 3 | 4 |
| Диапазон измерения удельной площади поверхности, м2/г | от 0,01 до 4000 | от 0,001 до 4000 | от 0,001 до 4000 |
| Пределы допускаемой относительной погрешности измерения удельной площади поверхности, % для поддиапазонов от 0,001 до 0,1 м2/г св. 0,1 до 5 м /г св. 5 до 4000 м2/г | ± 40 ± 5,0 ± 2,5 | ± 40 ± 5,0 ± 2,5 | ± 40 ± 5,0 ± 2,5 |
| Диапазон измерения диаметра пор, нм | от 2 до 100 | от 2 до 100 | от 0,35 до 100 |
| Пределы допускаемой относительной погрешности измерений диаметра пор, % | ± 5,0 | ± 5,0 | ± 5,0 |
| Диапазон показаний диаметра пор, нм | от 2 до 500 | от 2 до 500 | от 0,35 до 500 |
| Диапазон измерения удельного объема пор, см3/г | от 210-4 до 2,00 | от 210-4 до 2,00 | от 210-4 до 3,00 |
| Пределы допускаемой относительной погрешности измерений удельного объема пор, %, в диапазонах измерений от 210-4 до 210-3 см3/г вкл. св. 210-3 до 2,00 см3/г вкл. | ± 10 ± 5,0 | ± 10 ± 5,0 | ± 10 ± 5,0 |
| Диапазон задаваемых температур пробоподготовки (дегазации), °С | 40 - 450 | ||
| Диапазон температур выполнения измерений, °С | от минус 196 до 20 (физическая сорбция) от минус 196 до 1100 (хемосорбция) | ||
| Диапазон показаний давления, кПа (мм рт.ст.) | 1,333-10-4 -133,3 (10-3 -1000) | 1,333-10-6 - 133,3 (10-5 - 1000) | (10-9 - 133,3) (10-8 - 1000) |
| 1 | 2 | 3 | 4 |
| Параметры источника питания: Входное напряжение, В Частота, Гц | 220 - 240 50/60 | ||
| Потребляемая мощность, В • А, не более | 700 | ||
| Г абаритные размеры, мм | 990 х 850 х 610 | ||
| Масса, кг, не более | 115 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 20 - 25 30 - 70 | ||
| Средний срок службы, лет, не менее | 10 | ||
наносится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Анализатор | 1 |
| Встроенная система дегазации на 2 порта с насосами | 1 |
Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 79-241-2010) | 1 |
осуществляется по документу МП 79-241-2010 «ГСИ. Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020. Методика поверки», утвержденному ФГУП «УНИИМ» в 2011 г.
Эталонные средства измерений, используемые при поверке:
- Государственные стандартные образцы зарубежного выпуска с аттестованными значениями удельной площади поверхности, объема и размера пор: ГСО 9445-2009 (CRM BAM-P107), ГСО 9446-2009 (CRM BAM PM-104);
- Государственный стандартный образец сорбционных характеристик наноструктурированного оксида алюминия ГСО 9735-2010;
- весы лабораторные электронные I (специального) класса точности.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам удельной поверхности и пористости адсорбционным ASAP 2020
ASTM D 4222 Standard Test Method for Determination of Nitrogen Adsorption and Desorption Isotherms of Catalysts and Catalyst Carriers by Static Volumetric Measurements
ASTM D 4365 Standard Test Method for Determining Micropore Volume and Zeolite Area of a Catalyst
ASTM D 4641 Standard Practice for Calculation of Pore Size Distributions of Catalysts from Nitrogen Desorption Isotherms
ASTM D 3663 Standard Test Method for Surface Area of Catalysts and Catalyst Carriers
ASTM D 4780 Standard Test Method for Determination of Low Surface Area of Catalysts by Multipoint Krypton Adsorption
ASTM D 4824 Standard Test Method for Determination of Catalyst Acidity by Ammonia Chemisorption
ISO 15901-2:2006 Pore Size Distribution and Porosity of Solid Materials by Mercury Porosimetry and Gas Adsorption - Part 2: Analysis of Mesopores and Macropores by Gas Adsorption
ISO 15901-3:2007 Pore Size Distribution and Porosity of Solid Materials by Mercury Porosimetry and Gas Adsorption - Part 3: Analysis of Micropores by Gas Adsorption
BS 4359-1:1996. Determination of the specific surface area of powders. BET method of gas adsorption for solids (including porous materials).
Техническая документация фирмы-изготовителя «MICROMERITICS», США.
Анализаторы удельной поверхности и пористости адсорбционные ASAP 2020 применяются вне сферы государственного регулирования обеспечения единства измерений.
