Измерители контракции (объемных деформаций) цемента ЦЕМЕНТ-ПРОГНОЗ, 49148-12

Измерители контракции (объемных деформаций) цемента ЦЕМЕНТ-ПРОГНОЗ Назначение средства измерений

Измерители контракции (объёмных деформаций) цемента ЦЕМЕНТ-ПРОГНОЗ (далее -приборы), предназначены для измерения объёмных деформаций (контракции) цемента и прогноза его активности по величине контракции, а также для использования контракции при определении морозостойкости, прочности и водонепроницаемости цементных материалов.

Описание

Принцип действия приборов заключается в измерении уменьшения объёма воды в герметично закрытой и заполненной водой измерительной камере, внутрь которой предварительно помещён стакан с пробой испытываемого материала (цементного теста). Уменьшение объёма воды происходит вследствие гидратации цемента за фиксированный период времени. По величине контракции прибор определяет активность цементного материала.

Прибор состоит из блока электронного и измерительных камер. Одна измерительная камера подключается непосредственно к электронному блоку. При заказе двух или трех камер, подключение к электронному блоку осуществляется через соединительную коробку.

Приборы выпускаются в двух модификациях: ЦЕМЕНТ-ПРОГНОЗ-1 и ЦЕМЕНТ-ПРОГНОЗ-2, которые отличаются конструкцией датчиков, фиксирующих изменение объёма воды, и диапазонами измерения объёмных деформаций и конструктивом электронного блока.

В модификации ЦЕМЕНТ-ПРОГНОЗ-1 датчик изменения объёма воды и цифровой датчик температуры расположены внутри измерительной камеры. Датчик изменения объёма представляет собой чувствительный элемент малой жесткости (сильфон), соединенный с датчиком линейных перемещений. По осевому смещению сильфона определяется изменение объёма воды. Диапазон показаний объёмных деформаций модификации ЦЕМЕНТ-ПРОГНОЗ-1 составляет от 0 до 20 мл, диапазон измерений объёмных деформаций составляет от 0 до 5 мл. Электронный блок имеет на лицевой панели черно-белый дисплей и 12-клавишную клавиатуру.

В модификации ЦЕМЕНТ-ПРОГНОЗ-2 датчик изменения объёма воды с встроенным цифровым датчиком температуры расположен снаружи измерительной камеры и крепится вертикально в отверстие, расположенное в нижней части корпуса измерительной камеры. Датчик изменения объёма воды (ёмкостной датчик) представляет собой металлическую трубку с расположенной внутри стеклянной колбой. По изменению уровня первоначально установленного столба жидкости определяется изменение объёма воды. Ёмкостной датчик выпускается двух исполнений в зависимости от диапазона измерений объёмных деформаций. Ёмкостной датчик исполнения 1 обеспечивает диапазон показаний и диапазон измерений от 0 до 5 мл, ёмкостной датчик исполнения 2 обеспечивает диапазон показаний и измерений от 0 до 20 мл. Электронный блок имеет на лицевой панели цветной дисплей и 12-клавишную клавиатуру.

По заказу в модификации ЦЕМЕНТ-ПРОГНОЗ-2 может быть реализована дополнительная функция - исследование процессов структурообразования при твердении цементного теста. Для реализации этой функции используется комплект датчиков удельного сопротивления и температуры цементного теста. Метрологические характеристики не нормируются.

Место пломбирования и клеймения приборов от несанкционированного доступа для модификации ЦЕМЕНТ-ПРОГНОЗ-1 расположено в батарейном отсеке электронного блока на винте крепления корпуса, для модификации ЦЕМЕНТ-ПРОГНОЗ-2 на винте крепления задней панели электронного блока.

Место пломбирования одновременно является местом нанесения оттиска клейма при поверке.

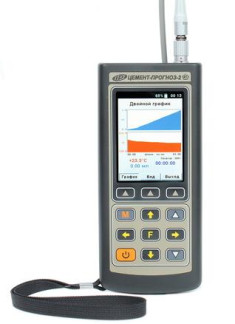

Фотографии общего вида приборов и места пломбирования представлены на рисунках

1-4.

Программное обеспечение

реализовано на микросхеме Flash-микроконтроллера

с защитой от считывания и перезаписи: тип микроконтроллера AT91SAM7S256 фирмы "Atmel" (США) или аналог.

Управляющая программа микроконтроллера реализует алгоритм:

-    чтение калибровочных коэффициентов датчика;

-    измерение напряжения с датчика перемещений (модификация ЦЕМЕНТ-ПРОГНОЗ-1) или измерение периода сигнала ёмкостного датчика (модификация ЦЕМЕНТ-ПРОГНОЗ-2);

-    пересчет изменения напряжения или периода в изменения объёма воды;

-    пересчет изменения объёма воды в контракцию цемента.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Диапазон показаний объемных деформаций, мл

-    модификации ЦЕМЕНТ-ПРОГНОЗ-1    ............................................. от 0 до 20

Диапазон измерения объемных деформаций, мл

-    модификации ЦЕМЕНТ-ПРОГНОЗ-1 .........................................................от 0 до 5,0

-    модификации ЦЕМЕНТ-ПРОГНОЗ-2 исполнение 1 .......................................от 0 до 5,0

-    модификации ЦЕМЕНТ-ПРОГНОЗ-2 исполнение 2 ........................................от 0 до 20

Пределы допускаемой абсолютной погрешности измерения

объемных деформаций, мл

-    модификации ЦЕМЕНТ-ПРОГНОЗ-1 ............................................................± 0,1

-    модификации ЦЕМЕНТ-ПРОГНОЗ-2 исполнения 1 .............................................± 0,1

-    модификации ЦЕМЕНТ-ПРОГНОЗ-2 исполнения 2 .............................................± 0,2

Потребляемая мощность, Вт, не более.................................................................. 1,5

Питание приборов с напряжением, В.......................................................... (3,7 ± 0,5)

Габаритные размеры (длинахширинахвысота), мм, не более:

-    блок электронного (всех модификаций)................................................. 151 х 81 х 32

-    камера измерительная

модификации ЦЕМЕНТ-ПРОГНОЗ-1 ............................................... 225 х 125 х 140

модификации ЦЕМЕНТ-ПРОГНОЗ-2 ............................................... 220 х 300 х 140

Масса приборов, кг, не более:

-    модификации ЦЕМЕНТ-ПРОГНОЗ- 1 ............................................................... 8,0

-    модификации ЦЕМЕНТ-ПРОГНОЗ- 2 ............................................................... 9,0

Климатические условия применения:

-    рабочий диапазон температур окружающего воздуха, °С.................................... (20 ± 5)

-    относительная влажность воздуха, %, не более .............................................. до 80

-    атмосферное давление, кПа.................................................................. от 84 до 106,7

Средняя наработка на отказ, ч, не менее................................................................ 6000

Средний срок службы, лет, не менее....................................................................... 10

Знак утверждения типа

наносится наклейкой на лицевые панели электронных блоков цемент прогноза и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408921.100 РЭ, НКИП.408922.100 РЭ.

Комплектность

Таблица 2 - Комплектность приборов

Поверка

осуществляется по методике поверки, изложенной в разделе 7 Руководств по эксплуатации НКИП 408921.100 РЭ; НКИП 408922.100 РЭ утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» 28 декабря 2011 года.

Основные средства поверки:

-    градуированная пипетка 2-1-2-5 ГОСТ 29227, вместимость 5 мл, цена деления 0,05 мл, предел погрешности ± 0,05 мл;

-    бюретка 1-3-2-25-0,1 ГОСТ 29251, вместимость 25 мл, цена деления 0,1 мл, предел погрешности ± 0,1 мл.

Сведения о методах измерений

содержится в Руководствах по эксплуатации НКИП.408921.100 РЭ, НКИП.408922.100 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям контракции (объемных деформаций) цемента ЦЕМЕНТ-ПРОГНОЗ

ТУ 4271-015-7453096769-09 «Измерители контракции (объемных деформаций) цемента ЦЕМЕНТ-ПРОГНОЗ. Технические условия».
