Контроллеры измерительные программируемые SICAM 1703, 49150-12

Назначение

Контроллеры измерительные программируемые серии SICAM 1703 (модификации ТМ 1703 ACP, TM 1703 mic , TM 1703 emic) предназначены для измерения аналоговых сигналов силы и напряжения постоянного тока и температуры от первичных измерительных преобразователей, а также формирования аналоговых сигналов силы и напряжения постоянного тока с гальванической развязкой входных и выходных цепей, в том числе во взрывных средах.

Описание

Принцип действия контроллеров измерительных программируемых серии SICAM 1703 (далее - контроллеры) заключается в прямом аналого-цифровом преобразовании входных аналоговых сигналов силы и напряжения постоянного тока унифицированных диапазонов, а также сопротивления и в обратном цифро-аналоговом преобразовании цифровых кодов.

Контроллеры выпускаются в трех модификациях - ТМ 1703 ACP, TM 1703 mic и TM 1703 emic.

В состав контроллера модификации ТМ 1703 АСР входит:

-    1 ведущий элемент управления CP-6014;

-    до 4 шинных интерфейсов - CM-0842 (оптических), CM-0843 (электрических):

-    до 16 периферийных модульных элементов ввода/вывода AI^^M-О****.

Периферийные модульные элементы состоят из

-    1 модуля источника питания :PS-6630, PS-6638;

-    1 периферийного модуля управления: РЕ-6410, РЕ-6411, РЕ-6412;

-    до 8 четырёхканальных модулей ввода/вывода аналоговых сигналов AI****/AO****;

В состав контроллеров модификаций TM 1703 mic и ТМ 1703emic входит:

-    1 периферийный модуль управления:

РЕ-6020, РЕ-6040 (ТМ 1703mic), РЕ-6010 (ТМ 1703emic);

-    модуль источника питания: PS-6630,PS-6638;

-    до 8 модулей ввода/вывода AI****MD****;

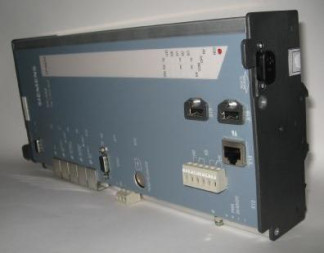

Конструктивно модули выполнены в компактных металлических корпусах и предназначены для установки на 35 мм DIN-рейке; модули снабжены светодиодными индикаторами для отображения рабочих состояний и состояний обработки информации.

Контроллеры модификации ТМ 1703 АСР для местной и удалённой связи могут использовать провода, оптоволокно, радиоканал, модемное подключение - GSM, GPRS, полевую шину.

Контроллеры ТМ 1703 mic имеют по 1 последовательному интерфейсу связи для обмена данными. Контроллеры ТМ 1703 emic имеют по 2 последовательных и 1 Ethernet коммуникационный интерфейс связи.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Встроенное программное обеспечение (ПО) контроллеров измерительных программируемых серии SICAM 1703 не влияет на метрологические характеристики средств измерений.

Программная защита от несанкционированного изменения ПО реализована на основе разграничения прав пользователей и паролей. Доступ к функциям ПО ограничен уровнем доступа ( до 8 символов) и статусом пользователя (20 символов).

Аппаратная защита обеспечивается установкой разрушаемых шильд-наклеек на элементы управления СИ.

Уровень защиты - «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

Модули каналов ввода аналоговых сигналов._

Таблица 3

Модуль каналов вывода аналоговых сигналов.

Напряжение питания постоянного тока (от внешнего источника), В

-    ведущий элемент управления ТМ 1703 АСР ...........................................от 18 до 78

-    периферийный модуль питания РБ6630 .....................................................от 24 до 60

-    периферийный модуль питания РБ6632 ................................................... от 110 до 220

Г абаритные размеры элементов (длинах ширина х высота), мм, не более

-    ведущий элемент управления ТМ 1703 АСР ................................... 155 х 306 х 75

-    модуль интерфейса шин (оптический) СМ-0842 ................................ 133,5х141х43

-    модуль интерфейса шин (электрический) СМ0843 ............................ 131х63х73

-    периферийные элементы управления РЕ-64хх ................................... 131х63х73

-    модули аналоговых входов А1-6300/6310 .......................................... 131х63х73

-    периферийные модули питания Р86630/РБ6632 ................................. 131х63х73

Масса элементов, г, не более:

-    ведущий элемент управления ТМ 1703 АСР ................................... 1100

-    модуль интерфейса шин (оптический) СМ-0842 ................................ 420

-    модуль интерфейса шин (электрический) СМ0843 ............................ 150

-    периферийные элементы управления РЕ-64хх ......................................................................160

-    модули аналоговых входов А1-6300/6310 .......................................... 300

-    периферийные модули питания Р86630/РБ6632 ................................. 230

Рабочие условия эксплуатации:

диапазон температуры окружающей среды, 0С........................от минус 20 до 70

-    относительная влажность, %, не более............................................95

-    диапазон атмосферного давления, кПа.......................................от 84 до 106,7

Средний срок службы, лет , не менее................................................ 10

Средняя наработка на отказ, ч............................................................55000

Маркировка взрывозащиты.........................................................[Exia Da] IIIC

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и корпус прибора.

Комплектность

Комплект поставки определяется заказом.

В комплект поставки входит:

-    контроллер измерительный программируемый серии SICAM 1703 ; (модификация и конфигурация определяется заказом);

программа TOOLBOX II (на CD-диске);

-    руководство по эксплуатации;

-    методика поверки МП2064-0059-2011.

Поверка

осуществляется в соответствии с документом « Контроллеры измерительные программируемые серии SICAM1703. Методика поверки» МП2064-0059-2011, утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2011 г.

Перечень основных средств поверки

-    калибратор универсальный Н4-7,

воспроизведение силы постоянного тока, предел 20 мА, ± 0,004 %;

воспроизведение напряжения постоянного тока, предел 20 В, ± 0,002 %;

-    магазин сопротивления Р4831, кл.0,02;

-    мультиметр В7-64/1, измерение напряжения постоянного тока, от 2,0 до 12,5 В, ± 0,004 %. Сведения о методиках (методах) измерений

Методы измерений приведены в документе «Контроллеры измерительные программируемые серии SICAM 1703. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контроллерам измерительным программируемым серии SICAM 1703

1.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.

2.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3.    ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

4.    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

5.    Техническая документация фирмы «SIEMENS AG», Германия.

Рекомендации к применению

вне сферы государственного регулирования обеспечения единства измерений.

Заявитель ООО «Сименс»

Адрес: 115184, г. Москва, ул. Большая Татарская 9,
