| Номер в госреестре | 49155-12 |
| Наименование СИ | Анализаторы вольтамперометрические |
| Обозначение типа СИ | PDV 6000 plus |
| Изготовитель | "Cogent Environmental Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы вольтамперометрические PDV 6000 plus (далее - анализаторы) предназначены для измерения массовой концентрации ионов металлов (As, Cd, Pb, Cu, Zn, Hg, Cr, Ni) и других электрохимически активных веществ в питьевых, природных, сточных водах и других веществах и материалах в лабораторных и полевых условиях по специально разработанным и аттестованным методикам измерений.
Принцип действия анализатора основан на измерении зависимости силы тока, проходящего через электрохимическую ячейку, от потенциала измерительного электрода в различных реализациях метода инверсионной вольтамперометрии (вольтамперометрия с линейной разверткой потенциала, дифференциально-импульсная и квадратно-волновая вольтамперометрия).

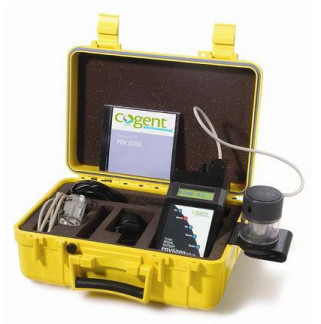

Анализатор представляет собой портативный прибор, который состоит из трехэлектродной электрохимической ячейки и контроллера, с цифровым табло и клавишной панелью. Для переноски анализатор помещается в пластиковый кейс. Контроллер содержит 10 программ, в каждой из которых записываются режимы измерений определенного металла в растворе (диапазон поляризующего напряжения, скорость развертки напряжения, амплитуда импульсов и т. д.). На клавишной панели контроллера задаются все команды для работы анализатора. Количественные измерения массовой концентрации ионов тяжелых металлов проводятся методом внутреннего стандарта или методом добавок с использованием стандартных образцов утвержденных типов.
Анализатор имеет возможность подключения к персональному компьютеру через последовательный порт RS 232.
Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| VAS | VAS (vas.exe) | Version 4.xx | 83a812942facaeb9 1f481f186b1e7091 | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Место для нанесения знака поверки
| Наименование характеристик | Значения характеристик |
| Диапазон измерений массовой концентрации ионов металлов, мг/дм3 (ионов никеля) | от 0,01 до 1,0 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов металлов, (ионов никеля): от 0,01 до 0,25 мг/дм3 вкл., % от 0,25 до 1,0 мг/дм вкл., % | ± 20 ± 10 |
| Предел обнаружения массовой концентрации ионов металлов, мкг/дм3 (ионов никеля), не более | 2 |
| Параметры источника питания: Входное напряжение, В Сила электрического тока, А | 12 0,25 |
| Потребляемая мощность, В • А, не более | 0,3 |
| Г абаритные размеры, мм, не более | 360 х 270 х 155 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при t = 20 °С), не более % | от 5 до 50 80 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на титульном листе «Руководства по эксплуатации» и на боковую панель анализатора в виде наклейки.
| Наименование | Количество, шт. |
| 1. Переносной кейс с прибором PDV 6000 plus | 1 |
| 2. Переносной контроллер PDV 6000 plus | 1 |
| 3. Аналитическая ячейка, оснащенная внутренним смесителем и соединительным кабелем | 1 |
| 4. Подставка под аналитическую ячейку | 1 |
| 5. Электрод сравнения (Ag/AgCl) с белым защитным колпачком и белым наконечником | 1 |
| 6. Платиновый интегрирующий электрод с красным защитным колпачком и красным наконечником | 1 |
| 7. Рабочий электрод из золота или из стеклоуглерода с синим защитным колпачком и синим наконечником | 1 |
| 8. Серийный кабель DB9 для соединения анализатора с компьютером | 1 |
| 9. USB-кабель для подсоединения к USB-порту ноутбука | 1 |
| 10. Запасной внешний корпус для электрода сравнения | 1 |
| 11. У стройство для покрытия электрода сравнения | 1 |
| 12. Комплект для полировки, включающий в себя жидкость для полировки электрода и полировочный материал | 1 |
| 13. Раствор электролита для электрода сравнения | 1 |
| 14. Блок питания от электросети 12 В постоянного тока (адаптер) | 1 |
| 15. Перезаряжаемый NiMH-аккумулятор (никель-металл-гидридный аккумулятор) | 1 |
| 16. Зарядное устройство для NiMH-аккумулятора | 1 |
| 17. Руководство по эксплуатации прибора PDV6000 plus | 1 |
| 18. Руководство по программе VAS | 1 |
| 19. Диск с последней версией программного обеспечения, приложениями для самостоятельного использования прибора, руководствами по эксплуатации в формате PDF, методиками выполнения измерений и важными обновлениями. | 1 |
| 20. Аналитическая емкость для анализа | 10 |
| 21. Г арантийный лист | 1 |
| 22. Методика поверки (МП 69-241-2011) | 1 |
осуществляется по документу МП 69-241-2011 «ГСИ. Анализаторы вольтамперометрические PDV 6000 plus. Методика поверки», утвержденному ФГУП «УНИИМ» в январе 2012 г.
Перечень эталонных средств, используемых при поверке:
- стандартный образец состава раствора ионов никеля ГСО 7873-2000; колбы мерные
II класса точности по ГОСТ 1770.
Методики измерений представлены в руководстве по эксплуатации на анализатор.
Нормативные и технические документы, устанавливающие требования к анализаторам вольтамперометрическим PDV 6000 plus
Техническая документация фирмы изготовителя «Cogent Environmental Ltd», Великобритания.
Анализаторы вольтамперометрические PDV 6000 plus применяются при осуществлении деятельности в области охраны окружающей среды.
