Газоанализатор ГИП-10МБН-РЭ1 мод. CO2, 49156-12

Назначение

Газоанализатор ГИП-10МБН-РЭ1 мод. СО2 является рабочим эталоном 1-го разряда согласно ГОСТ 8.578-2008 и предназначен для измерения молярной доли диоксида углерода в бинарных газовых смесях состава СО2/К2 (воздух).

Описание

Газоанализатор ГИП-10МБН-РЭ1 мод. СО2 (далее - газоанализатор) является стационарным автоматическим прибором непрерывного действия.

Принцип действия газоанализатора основан на избирательном поглощении молекулами диоксида углерода инфракрасного излучения в диапазоне длин волн от 1 до 15 мкм.

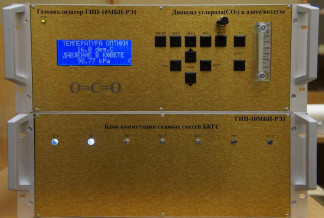

Газоанализатор состоит из блока газоанализатора (БГ), блока коммутации газовых смесей (БКГС) и персонального компьютера.

На передней панели блока газоанализатора выведены: световая индикация включения и наличия питания блока, кнопки управления блоком коммутации газовых смесей, дисплей, информирующий о температуре оптики и давлении в рабочей кювете, ротаметр, показывающий текущий расход газовой смеси.

На лицевую панель блока коммутации газовых смесей выведена световая индикация включения и наличия питания блока, световая индикация подачи газовых смесей со входов блока коммутации, световая индикация выбранной измерительной кюветы.

На заднюю панель БГ выведены следующие элементы:

-    Штуцер «DPI 740», предназначен для подключения внешнего барометра;

-    Штуцер «ВХОД ГС», предназначен для подключения БКГС;

-    Штуцер «ВЫХОД ГС», предназначен для подключения БГ к линии сброса газа;

-    Штуцер «NC», не используется, зарезервирован;

-    Разъем «ПК RS232» предназначен для подключения БГ к персональному компьютеру;

-    Разъем «DPI 740», не используется, зарезервирован;

-    Разъем «БКГС», предназначен для подключения БГ к БКГС

Степень защиты по ГОСТ 14254-96: IP20;

Программное обеспечение

Газоанализатор ГИП-10МБН-РЭ1 мод. СО2, имеет встроенного программное обеспечение (программа микроконтроллера ГИП-10МБН-РЭ1) и автономное программное обеспечение (ГИП-10МБН-РЭ1 СО2+К2(АГО.)/Управление оператором), установленное на персональном компьютере, входящем в комплект газоанализатора.

Встроенное ПО собирает данные с измерительных преобразователей (датчик давления, датчик температуры, пироэлектрический датчик), выводит данные на дисплей, передает данные на персональный компьютер и выполняет команды автономного ПО.

Автономное ПО осуществляет управление встроенным ПО ГИП-10МБН-РЭ1 и предназначено для реализации и визуализации алгоритма выполнения измерения молярной доли диоксида углерода в бинарных газовых смесях состава СО2/К2(воздух), а также выполняет хранение данных.

Встроенное ПО и автономное ПО являются метрологически значимыми.

Встроенное и автономное ПО газоанализатора имеют древовидную структуру.

Идентификационные данные программного обеспечения приведены в таблице 1.

_Таблица 1 - Идентификационные данные ПО_

Влияние встроенного и автономного программного обеспечения газоанализатора учтено при нормировании метрологических характеристик.

Уровень защиты ПО газоанализатора от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений молярной доли диоксида углерода и пределы допускаемой основной погрешности газоанализатора указаны в таблице 2.

Таблица 2

2)    Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.

3)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред на каждые 10 0С равны 0,5 в долях от пределов допус-

каемой основной погрешности.

4)    Время прогрева, мин, не более    180

5)    Напряжение питания переменного тока

блока коммутации газовых смесей, В    от 187 до 253

6)    Потребляемая электрическая мощность, В-А, не более:    200

7)    Габаритные размеры, мм, не более:

-    блок газоанализатора

высота    200

ширина    450

длина    600

-    блок коммутаций газовых смесей

высота    200

ширина    450

длина    600

8)    Масса, кг, не более:    15

9)    Средняя наработка на отказ, ч    20 000

Условия эксплуатации газоанализатора

»-»    0/-ч

-    диапазон температуры окружающей среды, С

от 15 до 25 до 80 % от 90,6 до 104,8

-    диапазон относительной влажности окружающей среды, %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    в виде таблички на лицевую панель газоанализатора.

Комплектность

Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1262-2011 " ГИП-10МБН-РЭ1 мод. СО2. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" "30" ноября 2011 г.

Основные средства поверки: газовые смеси - эталоны сравнения в баллонах под давлением, выпускаемые по ГОСТ 8.578-2008.

Сведения о методах измерений

Методика измерений приведена в документе "Газоанализатор ГИП-10МБН-РЭ1 мод. СО2. Руководство по эксплуатации" (ШДЕК.413321.006 РЭ)

Нормативные и технические документы, устанавливающие требования к газоанализатору ГИП-10МБН-РЭ1 мод. СО2

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические ус

ловия.

2    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содер

жания компонентов в газовых средах.

3    Техническая документация изготовителя

Рекомендации к применению

Оказание услуг по обеспечению единства измерений.
