| Номер в госреестре | 49157-17 |
| Наименование СИ | Датчики загазованности |
| Обозначение типа СИ | ДЗК-04 мод. ДЗК-04-CH4, ДЗК-04-CH4-ОС, ДЗК-04-H2S |
| Изготовитель | ООО НПП "Системотехника НН", г.Нижний Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 02.05.2022 |
| МПИ (интервал между поверками) | 1 год - для мод. ДЗК-04-CH4 и ДЗК-04-H2S; 2 года - для мод. ДЗК-04-CH4-ОС |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики загазованности ДЗК-04 модификаций ДЗК-О4-СН4, ДЗК-О4-СН4-ОС, ДЗК-04-Н2Б (далее - датчики) предназначены для непрерывного измерения объемной доли метана (СН4) или массовой концентрации сероводорода (H2S) на уровне предельно допустимой концентрации (ПДК) в воздухе рабочей зоны, для формирования выходных сигналов управления сигнализацией и устройствами защиты технологического оборудования.
Принцип действия датчиков загазованности ДЗК-04 основан на следующих физикохимических методах анализа:
- электрохимический для измерения массовой концентрации сероводорода (H2S);
- термокаталитический для измерения объемной доли метана (СН4);
- оптический для измерения объемной доли метана (СН4).
Способ отбора пробы- диффузионный.
Датчики ДЗК-04 выпускаются в следующих модификациях ДЗК-04-СН4, ДЗК-04-СН4-ОС и ДЗК-04-Н2Б, которые отличаются типом применяемого сенсора.
В датчике ДЗК-04-СН4 - сенсор термокаталитического типа. В датчике ДЗК-04-СН4-ОС инфракрасный сенсор. В датчике ДЗК-04-Н2Б - сенсор электрохимического типа. Сенсоры предназначены для преобразования концентрации измеряемого компонента контролируемой газовой среды в электрический сигнал. В рабочем диапазоне зависимость изменения выходного сигнала сенсора от концентрации измеряемого компонента линейная.
Датчики являются стационарными автоматическими одноканальными приборами непрерывного действия, выполненными во взрывонепроницаемом корпусе. На лицевой панели датчика расположено окно из взрывозащищенного стекла. На боковых сторонах датчика установлены взрывозащищенные сальниковые вводы и соединитель для установки сенсора.
Датчик преобразует выходной электрический сигнал сенсора в цифровой код, соответствующий концентрации целевого газа, выводит измеренные значения концентрации на дисплей и преобразует ее в выходной стандартный токовый сигнал 4-20 мА.
Датчики модификаций ДЗК-04-СН4-ОС и ДЗК-04-Н2Б оснащены искробезопасными барьерами, обеспечивающими взрывозащиту цепей подключения сенсоров.
Датчики загазованности ДЗК-04 выпускаются во взрывозащищенном исполнении.
Автономный пульт управления НБКГ.469565.001, используемый для переключения режимов работы дисплея, выпускается во взрывозащищенном исполнении и имеет маркировку взрывозащиты по ГОСТ Р МЭК 60079-0-20011: Ex ib op is IIBT4 X Gb.
Датчики загазованности ДЗК-04 и автономный пульт управления могут эксплуатироваться во взрывоопасных зонах классов 1 и 2 помещений и наружных установок согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

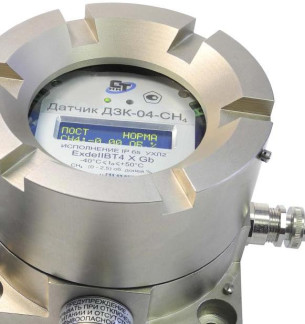

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки обслуживающей организации от несанкционированного доступа представлена на рисунке 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Место пломбирования обслуживающей организации
Места пломбирования ОТК и поверителя
Программное обеспечение (ПО) датчика ДЗК-04 по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти (Flash). Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Доступ к аппаратной части с энергонезависимой памятью закрыт лицевой панелью, на которой предусмотрены места для пломбирования, что исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычислительных) данных.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| ДЗК-04-СН4 | |
| Идентификационное наименование ПО | ДЗК-04-Ш4 |
| Номер версии (идентификационный номер ПО) | 1.1 |
| Цифровой идентификатор ПО | 7367 |
| ДЗК-04-Шд-ОС | |
| Идентификационное наименование ПО | ДЗК-04-Ш4-ОС |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 4589 |
| ДЗК-04-^S | |
| Идентификационное наименование ПО | ДЗК-04-^S |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 2316 |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений входной объемной доли метана датчиком модификации ДЗК-04-СН (ДЗК-04-СН4-ОС), % об. долей | от 0 до 1,25 включ. св. 1,25 до 2,5 |
| Диапазон показаний входной объемной доли метана датчиком модификации ДЗК-04-СН (ДЗК-04-СН4-ОС), % об. долей | от 0 до 3 |
| Пределы допускаемой абсолютной основной погрешности измерения объемной доли метана для модификации ДЗК-04-СН (ДЗК-04-СН4-ОС), % об. долей, в диапазоне измерения от 0 до 1,25 % включ. | ±0,125 |
| Пределы допускаемой относительной основной погрешности измерения объемной доли метана для модификации ДЗК-04-СН4 (ДЗК-04-СН4-ОС), % об. долей, в диапазоне измерения св. 1,25 до 2,5 % | ±10% |
| Диапазон измерений входной массовой концентрации сероводорода датчиком модификации ДЗК-04-Н^, мг/м | от 0 до 15 включ. св. 15 до 30 |
| Диапазон показаний входной массовой концентрации сероводорода 3 3 датчиком модификации, мг/м ДЗК-04-Н^, мг/м | от 0 до 40 |
| Наименование параметра | Значение |
| Пределы допускаемой абсолютной основной погрешности измерения массовой концентрации сероводорода для модификации ДЗК-04-Н2Б, мг/м3, в диапазоне измерения от 0 до 15 мг/м3 включ. | ±1,5 |
| Пределы допускаемой относительной основной погрешности измерения массовой концентрации сероводорода для модификации 33 ДЗК-04-Н2Б, мг/м , в диапазоне измерения св. 15 до 30 мг/м | ±10 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,3 |
| Пределы допускаемой дополнительной погрешности от изменения относительной влажности анализируемой среды, в пределах от 20 до 90 % (без конденсации), в долях от пределов допускаемой основной погрешности | 1,5 |
| Время установления показаний, с, не более - t (50) - t (90) | 20 60 |
| Изменение показаний при кратковременной нестабильности, в долях от пределов допускаемой основной погрешности | 1,0 |
| Нормальные условия измерений: - температура окружающего среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 45 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: - напряжение постоянного тока, В | 24 +30% 24 - 25% |
| Потребляемая электрическая мощность, Вт, не более | 3 |
| Г абаритные размеры не более, мм, не более - длина - ширина - высота | 245 225 125 |
| Масса датчика, кг, не более | 4,5 |
| Масса датчика в транспортной таре, кг, не более | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, при +35 °С, % - атмосферное давление, кПа | от -40 до +50 90 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее - датчика - сенсоров | 10 2 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011: - ДЗК-04-СН4 - ДЗК-04-Ш4-ОС - ДЗК-04-Й28 | Ex de IIBT4 X Gb Ex d ia [ia] IIBT4 X Gb Ex d [ib] IIBT4 X Gb |
наносится фотохимическим способом в верхнем правом углу лицевой панели датчика и типографским способом в центре страницы на титульном листе руководства по эксплуатации НБКГ.413223.010 РЭ.
Таблица 4 - Комплектность поставки датчика
| Наименование | Обозначение | Количество |
| Датчик ДЗК-04-Г АЗ | НБКГ.413223.010 ТУ | 1 шт. * |
| Формуляр | НБКГ.413223.010 ФО | 1 экз. |
| Руководство по эксплуатации | НБКГ.413223.010 РЭ | 1 экз. ** |
| Методика поверки | НБКГ.413223.010 МП | 1 экз. ** |
| Пульт управления | НБКГ.469565.001 | 1 шт. ** |
| Паспорт пульт управления | НБКГ.469565.001 ПС | 1 экз.** |
| Газовая камера OEM-1-ADTR | НБКГ.413223.010 МП | 1 шт. ** |
| Аксессуары и ЗИП | * | |
| Примечания: * - в соответствии с картой заказа; ** - на комплект поставки, если иное не оговорено в карте заказа. | ||
осуществляется по документу НБКГ.413223.010 МП «Датчик загазованности ДЗК-04 Методика поверки», утверждённому ФБУ «Нижегородский ЦСМ» 30.01.2017 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси в баллонах под давлением, ГСО №№ 10653-2015, 10536-2014
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС исполнений ГГС-Р, регистрационный номер в Федеральном информационном фонде 62151-15;
- калибратор процессов многофункциональный FLUKE 726, регистрационный номер в Федеральном информационном фонде 52221-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на головку одного из винтов, стягивающих корпус прибора (см. рисунок 3) в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (КОД Ш).
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i».
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
НБКГ.413223.010 ТУ Датчики загазованности ДЗК-04 Технические условия.
