Расходомеры-счетчики электромагнитные Flo-Pipe, 49159-12

Назначение

Расходомеры-счетчики электромагнитные Flo-Pipe предназначены для измерений объемного расхода и объема различных электропроводных жидкостей с удельной электрической проводимостью не менее 5 мкСм/см в напорных трубопроводах диаметром от 50 мм до 2440 мм.

Описание

Принцип действия расходомеров-счетчиков электромагнитных (далее - расходомеров) основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, значение которого пропорционально скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра трубопровода.

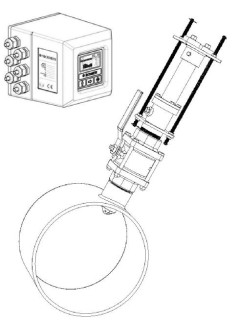

Расходомеры состоят из первичных преобразователей скорости и электронного блока.

Первичный преобразователь скорости крепится на металлической (1 дюйм или 2 дюйма) или ПВХ (2 дюйма) штанге. Диаметр штанги 24 мм (1 дюйм) (для труб диаметром от 50 мм до 760 мм) и 45 мм (2 дюйма) (для труб диаметром от 150 мм до 2440 мм). Первичный преобразователь с угольными электродами и электромагнитной катушкой расположен на конце погружной части штанги. Первичный преобразователь со штангой монтируется в трубопровод через шаровый кран диаметром 1 дюйм или 2 дюйма соответственно.

Для преобразования измерительной информации и управления процессом измерений в состав расходомера входит электронный блок, к которому подключаются первичные преобразователи и дополнительное оборудование.

Электронный блок, входящий в комплект расходомера, выпускается в стационарной или портативной модификации. Обе модификации поддерживают ведение архивов (часовых, суточных) и сохранение данных в энергонезависимой памяти расходомера. Электронный блок имеет встроенный жидкокристаллический дисплей и цифровые, аналоговые, частотные, релейные выходы. Расходомер может контролировать изменение направления потока (индикаторный режим).

На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в виде графиков и цифр:

-    средняя скорость;

-    общий расход;

-    текущий расход;

-    дата, время.

При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков. В простых случаях требуется 10 Ду (диаметр условного прохода трубопровода) до расходомера и 3 Ду после. В остальных случаях необходимо руководствоваться рекомендациями фирмы-изготовителя.

На рисунке 2 черной точкой указано место пломбирования электронного блока (отверстие в болте).

Основные функции частей программного обеспечения:

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 3.

1)    Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;

2)    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

3)    Блок процессора предназначен для расчетов и хранения измерительной и диагностической информации;

4)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

5)    Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;

6)    Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;

7)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

8)    Блок питания катушек предназначен для подачи напряжения возбуждения на катушки.

9)    Блок питания предназначен для формирования питающих напряжений расходомера.

Идентификационные данные встроенного ПО приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 32862010 - С

Таблица 1

Таблица 2

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.

Комплектность

В комплект поставки входят:

Расходомер-счетчик электромагнитный Flo-Pipe в составе:

Электронный блок    1 шт.;

Датчик    1 шт.;

Паспорт    1 шт.;

Методика поверки    1 экз.;

Транспортная упаковка    1 шт.;

Комплект монтажный    1 шт.

Поверка

осуществляется по документу МП 2550-0188-2011 “Расходомеры-счетчики электромагнитные Flo-Pipe. Методика поверки”, утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева”    7 декабря 2011 г.

Основное поверочное оборудование:

Установка расходомерная с характеристиками не хуже: наибольший расход жидкости 1000 м /ч, относительная погрешность ± 0,5 %.

Сведения о методах измерений

Методы измерений изложены в документе «Расходомеры-счетчики электромагнитные Flo-Pipe. Руководстве по эксплуатации».

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным Flo-Pipe

-ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

-    Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    Выполнение государственных учетных операций.

-    Осуществление торговли и товарообменных операций.
