Резервуары вертикальные стальные цилиндрические РВС-20000, 49160-12

Назначение

Резервуары вертикальные стальные цилиндрические РВС - 20000 (далее резервуар) предназначены для измерений объема и хранения нефти и нефтепродуктов.

Описание

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, со стационарной крышей.

Крыша резервуара - каркасная сферическая, состоящая из сборного каркаса и полистового настила.

На боковых стенках и крыше резервуара предусмотрены люки - лазы для обслуживания резервуара, смотровые, монтажные и замерные люки.

Днище резервуара состоит из центральной части и кольцевых окраек, собираемых на монтаже полистовым методом. Днище - металлическое, выполняется с уклоном < 1:100 от центра к периферии.

Резервуар снабжен лестницами для доступа на крышу, оборудован внутренним паровым подогревателем и теплоизоляцией стенки и крыши.

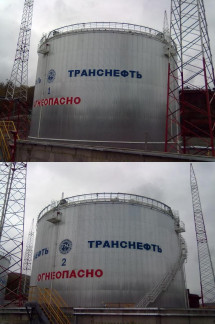

Общий вид резервуаров

Технические характеристики

3

Номинальная вместимость, м ,    20000.

Пределы допускаемой относительной погрешности

определения вместимости, % (геометрический метод)    ± 0,1.

Габаритные размеры, мм, не более:

-    диаметр    34200;

-    высота    25105. Масса, т, не более 460,5.

Температура окружающей среды, оС    от минус 30 до плюс 50.

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность средств измерений

Резервуар вертикальный стальной цилиндрический РВС - 20000    1 шт.,

Паспорт    1 экз.

Поверка

осуществляется по ГОСТ 8.570 - 2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Перечень основных средств поверки приведен в таблице 1

Таблица 1- Перечень основных средств поверки

Сведения о методах измерений

содержатся в разделе «Техническая характеристика резервуара» паспорта резервуара вертикального стального цилиндрического РВС-20000.

Нормативные и технические документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-20000

1.    ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

2.    ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».

3 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

4.    ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств».

5.    ПБ 09-560-03 «Правила промышленной безопасности нефтебаз и складов нефтепродуктов».

6.    ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Рекомендации к применению

Выполнение государственных учетных операций на перевалочной нефтебазе «Грушо-вая» ОАО «Черномортранснефть».
