Расходомеры ITABAR мод. IB и FT, 49161-12

Назначение

Расходомеры ITABAR моделей IB и FT предназначены для измерения массового и объемного расходов жидкости, газа и пара.

Описание

Принцип действия расходомеров ITABAR моделей IB и FT основан на измерении массового и объемного расходов жидкости, газа и пара методом переменного перепада давлений.

Расходомеры ITABAR моделей IB и FT состоят из следующих частей:

-    Расходомерный зонд ITABAR;

-    Датчик давления измерительный VEGADIF 65;

-    Преобразователь давления измерительный VEGABAR 52;

-    Термопреобразователь сопротивления платиновый Pt100;

-    Вычислитель DigiFlow 515.

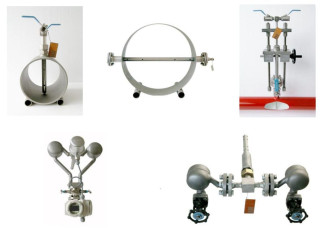

Основным элементом расходомеров ITABAR моделей IB и FT является расходомерный зонд ITABAR, на котором возникает перепад давлений, пропорциональный расходу. Расходомерный зонд ITABAR представляет собой погружную конструкцию. Расходомерный зонд ITABAR устанавливается фронтальной частью навстречу потоку. В центре фронтальной поверхности профиля по всей длине располагаются щелевые пазы, которые совместно с камерой воспринимают динамическое давление, а отверстия на тыльной стороне профиля воспринимают давление разрежения. Возникающий перепад давлений между камерами пропорционален расходу.

Расходомерный зонд ITABAR связан с приемными камерами датчика давления измерительного VEGADIF 65 (преобразователь разности давлений) трех- и пятивентильными блоками. Датчик давления измерительный VEGADIF 65 преобразует перепад давления в унифицированный выходной токовый сигнал 4-20 мА, пропорциональный расходу. Вычислитель DigiFlow 515 осуществляет в реальном времени сбор, обработку, архивирование, отображение и передачу измеренной информации.

Измерение массового и объемного расходов газа и пара производится с учетом значений давления и температуры, полученных с преобразователя давления измерительного VEGABAR 52 и термопреобразователя сопротивления платинового Pt100.

Расходомеры ITABAR моделей IB и FT имеют следующие исполнения:

-    для измерения расхода и количества жидкости и газа:

IBR-15/20/21/25/26/35/36 - стандартный монтаж, с резьбовым присоединением;

IBF-15/20/21/25/26/35/36/65/66 - стандартный монтаж, с фланцевым присоединением;

IBF-100 стандартный монтаж, с фланцевым присоединением для измерения расхода топочного газа;

FTN-20/21/25/26/35/36 - монтаж под давлением, с резьбовым присоединением;

FTM-20/21/25/26/35/36 - монтаж под давлением, с резьбовым присоединением и направляющими стержнями;

FTH-20/21/25/26/35/36/65/66 - монтаж под давлением, с фланцевым присоединением и направляющими стержнями.

-    для измерения расхода и количества пара:

IBRD-15/20/21/25/26/35/36 - стандартный монтаж, с резьбовым присоединением;

IBFD-15/20/21/25/26/35/36 стандартный монтаж, с фланцевым присоединением;

IBFD-26/36-НТ стандартный монтаж, с фланцевым присоединением для перегретого

пара;

IBFD-26/36-HTG стандартный монтаж, в полностью сварном исполнении для перегретого пара;

FTMD-20/21/25/26/35/36 монтаж под давлением, с резьбовым присоединением и направляющими стержнями;

FTHD-20/21/25/26/35/36 монтаж под давлением, с фланцевым присоединением и направляющими стержнями.

Программное обеспечение расходомеров ITABAR моделей IB и FT встроенное.

Функции программного обеспечения: индикация скорректированного массового и объемного расходов, а также суммарных количеств расхода; компенсация температуры и давления; обработка сигнала 4-20 мА или частотного сигнала как входного сигнала расхода; возможность обработки сигналов от 2 преобразователей перепада давления с двумя разными диапазонами измерения на одном первичном преобразователе; управление блоком продувки зонда с сохранением измеренного значения; выход регистрации данных.

Идентификационные данные программного обеспечения расходомеров ITABAR мо-

от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 32862010.

В программном обеспечении предусмотрена защита паролем от несанкционированного доступа к текущим данным и параметрам настройки.

Программное обеспечение не влияет на метрологические характеристики расходомеров ITABAR моделей IB и FT.

Технические характеристики

Знак утверждения типа

наносится на корпус первичного преобразователя методом наклейки и на титульный лист в верхнюю часть справа руководства по эксплуатации типографским способом.

Комплектность

-    Расходомер ITABAR моделей IB и FT - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 49161-12 «Инструкция. ГСИ. Расходомеры ITABAR моделей IB и FT фирмы Intra-Automation GmbH (Германия). Методика поверки», утвержденному ГЦИ СИ ООО «НМОП» 10.12.2010 г.

Средства поверки:

-    установка поверочная с пределами допускаемой относительной погрешности ± 0,3

3

% и диапазоном расхода от 10 до 1000 м /ч;

-    микрометр МК по ГОСТ 6507-90. Диапазон измерений от 0 мм до 25 мм, от 0 до 50 мм, цена деления 5 мкм;

-    штангенциркуль от 10 до 260 мм, цена деления 0,1 мм.

Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.

Сведения о методах измерений

Сведения о методах измерений не установлены.

Нормативные и технические документы, устанавливающие требования к расходомерам ITABAR моделей IB и FT

1. Техническая документация Intra-Automation GmbH (Германия).

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
