Анализаторы вольтамперометрические 797 VA Computrace, 49163-12

Назначение

Анализаторы вольтамперометрические 797 VA Computrace предназначены для измерения массовой концентрации (мг/дм3) тяжелых металлов и других электрохимически активных веществ: органических добавок в электролитах гальванических ванн, следовых количеств органических и неорганических анионов, витаминов и пестицидов.

Описание

Принцип действия анализаторов вольтамперометрических 797 VA Computrace основан на измерении зависимости тока, проходящего через измерительную ячейку, от потенциала рабочего электрода.

Анализаторы вольтамперометрические 797 VA Computrace со встроенным потенцио-статом/гальваностатом включают измерительную ячейку с рабочим, вспомогательным электродами и электродом сравнения.

В вольтамперометрических анализаторах 797 VA Computrace в качестве рабочего электрода может быть использован как мультирежимный электрод MME, так и вращающийся дисковый электрод RDE.

Мультирежимный электрод MME объединяет в единую конструкцию ртутный капающий электрод и электрод в виде висячей ртутной капли, что позволяет работать в режиме ртутного капающего электрода (DME), стационарного ртутного электрода (SMDE) и электрода с висячей ртутной каплей (HMDE).

Вращающийся дисковый электрод RDE может комплектоваться различными наконечниками (стеклоуглеродный, графитовый, платиновый, золотой, серебряный).

Прибор позволяет работать как в режиме полярографии, так и в режиме инверсионной вольтамперометрии с накоплением анализируемого вещества на электроде, что позволяет существенно повысить чувствительность анализа.

Предусмотрена реализация следующих режимов измерений (типов поляризации электродов): постоянно-токовый (DC), нормально-импульсный (NP), дифференциальноимпульсный (DP), квадратно-волновой (SqW), переменнотоковый (АС), циклическая вольт-амперометрия (CV), инверсионная циклическая вольтамперометрия (CVS), циклическая импульсная инверсионная вольтамперометрия (CPVS), потенциометрический инверсионный анализ (хронопотенциометрия) c химическим окислением/восстановлением (PSA), потенциометрический инверсионный анализ (хронопотенциометрия) c окислением/восстановлением при постоянном токе (ССPSA).

В зависимости от задачи, вольтамперометрические анализаторы 797 VA Computrace могут быть использованы в двух различных режимах работы:

-    Режим "Определение" (DETERMINATION) используется для количественного анализа неорганических и органических веществ. Для калибровки применяются методы стандартной добавки или калибровочной кривой. Анализ сигнала и расчет концентрации анализируемого вещества осуществляется автоматически. Возможна распечатка или передача данных в формате ASC II в соответствии с индивидуальными требованиями.

-    Режим "Исследование" (EXPLORATORY) используется для качественного анализа с применением различных вольтамперометрических режимов измерений и анализом полученных результатов.

Программное обеспечение

Система управляется с помощью компьютера через USB порт с использованием программного обеспечения. Программное управление компьютерной системой включает в себя четко организованный пользовательский интерфейс с панелью инструментов и обеспечивает автоматизацию измерительной процедуры от задания условий анализа (диапазон поляризующего напряжения, скорости развертки напряжения, амплитуда импульсов, частота тока и т.д.), выполнения измерений в соответствии с заданной методикой с одновременным отображением вольтамперограммы на экране монитора, до полной обработки и регистрации результатов анализа на мониторе компьютера.

Таблица 1 Идентификационные данные программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений “C” в соответствии с МИ 3286-2010.

Отчет содержит информацию об условиях проведения анализа, результатах измерения параметров выходного сигнала (ток, напряжение), содержании анализируемого вещества, данных по статистической обработке результатов анализа. Полученные результаты могут быть сохранены в памяти, отчет измерений может быть распечатан.

В памяти процессора могут быть сохранены 128 методик измерений. Кроме того, предусмотрен ввод информации о методиках через интернет.

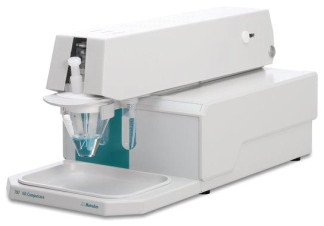

Общий вид анализаторов вольтамперометрических 797 VA Computrace представлен на рис.1.

сравнения    мешалка

Технические характеристики

Основные метрологические и технические характеристики анализаторов вольтамперометри-чих 797 VA Computrace приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на лицевую панель прибора в виде наклейки.

Комплектность

Комплект поставки включает:

-    измерительный прибор 797 VA Computrace со встроенным потенциостатом/ гальваностатом;

-    рабочий электрод (мультирежимный электрод MME или вращающийся дисковый электрод);

-    электрод сравнения;

-    вспомогательный электрод;

-    измерительная ячейка;

-    соединительный кабель (для подключения к ПК);

-    кабель питания;

-    "Руководство по эксплуатации" на русском языке;

-    программное обеспечение VA Computrace Software 1.3.2;

-    методика поверки.

Поверка

осуществляется по методике поверки МП РТ 1553-2011 "Анализатор вольтамперометриче-ский 797 VA Computrace. Методика поверки ", утвержденной ГЦИ СИ ФГУ “Ростест-Москва” от 22 июня 2011 г.

Основные средства поверки:

-    Весы лабораторные общего назначения, НПВ 200 г, 2 кл. ГОСТ 24104;

-    Государственные стандартные образцы ионов кадмия ГСО 6690-93...6692-93;

-    Колбы мерные 2-50-2, 2-100-2, 2-1000-2 по ГОСТ 1770;

-    Цилиндры мерные 2-50, 2-100 по ГОСТ 1770;

-    Пипетки градуированные, КЛ 2, объемом 1, 2, 5, 10 дм3 ГОСТ 29227;

-    Кислота азотная по ГОСТ 11225;

-    Калий хлористый по ГОСТ 4234;

-    Аммоний хлористый х.ч. по ГОСТ 3773;

-    Аммиак водный х.ч. 25% по ГОСТ 3760;

-    Спирт этиловый ректификованный по ГОСТ 18300;

-    Кислота хлористоводородная по ГОСТ 14261;

-    Ртуть азотнокислая двухвалентная 1-водная по ГОСТ 4520;

-    Калий азотнокислый по ГОСТ 4217;

-    Бидистиллированная вода с удельной электропроводностью не более 2,010-6 См/см при температуре 25 °С.

Допускается использование других средств поверки, удовлетворяющих требованиям по точности.

Сведения о методах измерений

1.    ГОСТ Р52180-2003 “Вода питьевая. Определение содержания элементов метод инверсионной вольтамперометрии”.

2.    Руководство по эксплуатации "Анализаторы вольтамперометрические 797 VA Computrace".

3.    РД 52.24.416-2010 “Массовая концентрация молибдена в водах. Методика выполнения измерений инверсионным вольтамперометрическим методом”.

4.    ГОСТ Р 52180-2003 “Вода питьевая. Определение содержания элементов методом инверсионной вольтамперометрии”.

Нормативные документы, устанавливающие требования к анализаторам вольтамперометрическим 797 VA Computrace

1.    МИ 2639-2001 ГСИ «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и растворах».

2.    ГОСТ 22729 «Анализаторы жидкости ГСП. Общие технические условия».

Рекомендации к применению

Анализаторы вольтамперометричекие 797 VA Computrace могут быть использованы:

-при осуществлении ветеринарной деятельности;

-при осуществлении деятельности в области охраны окружающей среды;

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    при осуществлении производственного контроля за соблюдением установленным законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при выполнении государственных учетных операций;

-    при осуществлении деятельности в области гидрометеорологии;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
