| Номер в госреестре | 49169-12 |
| Наименование СИ | Станции радиоконтроля автоматизированные |
| Обозначение типа СИ | ТМО-2С7 |
| Изготовитель | ЗАО "КБ "Навигатор", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 01.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Станции радиоконтроля автоматизированные ТМО-2С7 предназначены для измерений напряженности электрического поля излучений радиоэлектронных систем и параметров радиосигналов: частоты, мощности, напряжения, параметров модуляции в автоматизированном режиме.
Принцип работы станций радиоконтроля автоматизированных ТМО-2С7 основан на приеме и преобразовании с помощью первичных преобразователей, входящих в состав станций радиоконтроля автоматизированных ТМО-2С7, энергии электрического поля в высокочастотное напряжение.

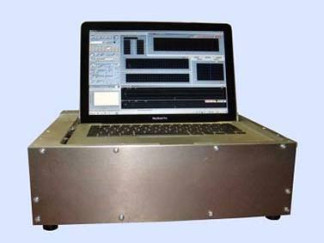

Конструктивно станции радиоконтроля автоматизированные ТМО-2С7 состоят из первичных преобразователей, устройства обнаружения, технического анализа и пеленгования БОС-9ТМС, блока питания и управления БОС-9БП ДУП, устройства стабилизации напряжения.
Первичные преобразователи (антенны П6-45, П6-52 и П6-59) предназначены для преобразования электрического поля в переменное высокочастотное напряжение, и его последующей передачи в коаксиальную линию с волновым сопротивлением 50 Ом, подключаемую ко входам устройства обнаружения, технического анализа и пеленгования БОС-9ТМС.
Устройство обнаружения, технического анализа и пеленгования БОС-9ТМС предназначено для приема и измерения параметров полезного сигнала, а также управления функциональными узлами станции радиоконтроля автоматизированной ТМО-2С7, обработки полученных данных и визуализации результатов измерений. В состав устройства обнаружения, технического анализа и пеленгования БОС-9ТМС входит ПЭВМ управления и отображения.
Блок питания и управления БОС-9БП ДУП и устройство стабилизации напряжения предназначены для питания станции радиоконтроля автоматизированной ТМО-2С7 постоянным напряжением +12 В и дистанционного включения/выключения питающего напряжения. Допускается питание станции радиоконтроля автоматизированной ТМО-2С7 от бортовой сети автомобиля (+12 В).
Измеряемый сигнал с первичных преобразователей поступает на входы устройства обнаружения, технического анализа и пеленгования БОС-9ТМС, где осуществляется обработка и перенос спектра входного сигнала на промежуточную частоту 140 МГц. Параметры выделенного сигнала преобразуются аналого-цифровым преобразователем в цифровой код для дальнейшей обработки с максимальной полосой анализа 25 МГц.
Сигналы в цифровой форме по шине USB поступают на вход «USB 2.0» ПЭВМ управления и отображения, которая осуществляет обработку информации, сохранение результатов, а также отображения на экране монитора результатов измерений при помощи специального программного обеспечения FPO-176.
Станции радиоконтроля автоматизированные ТМО-2С7 применяются для проведения радиомониторинга и испытаний радиоэлектронных систем технических средств, используемых на объектах промышленности.
Специальное программное обеспечение FPO-176 предназначено для:
— управления режимами работы устройств, входящими в состав станции радиоконтроля автоматизированной ТМО-2С7;
— получения и обработки результатов работы данных устройств (анализ сигналов с измерением частоты сигнала, ширины спектра сигнала, напряжения, мощности, напряженности электрического поля, создаваемой сигналом в месте приема, девиации частоты, коэффициента амплитудной модуляции);
— проведения проверки работоспособности данных устройств,
— представления измерительной информации,
— сохранения измерительной информации в базе данных;
— управление процессом калибровки станций радиоконтроля автоматизированных ТМО-2С7.
Специальное программное обеспечение FPO-176 работает под управлением операционной системы Windows 7, которая доступна пользователю.
Специальное программное обеспечение FPO-176 состоит из модулей:
CalcParam.dll, Calibrator.dll, ConvertorDll.dll, Dfin32.dll, dspTransform.dll, FPO_176.dll, mDVB.dll, rsBROTimeAnaliz.dll.
Метрологически значимыми модулями специального программного обеспечения FPO-176 являются:
— модуль расчетный (CalcParam.dll), предназначен для проведения процедуры расчета значений частоты, уровня, ширины полосы, девиации частоты, коэффициента амплитудной модуляции и пересчета напряженности электрического поля сигнала;
— модуль калибровки (Calibrator.dll), предназначен для управления процессом калибровки по частоте и напряжению (мощности).
Идентификационные данные метрологически значимого программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Модуль расчетный | CalcParam.dll | Версия: 12.08.2011 | 1629184 | Объем файла по байтам |
| Модуль калибровки | Calibrator.dll | Версия: 21.07.2011 | 1558016 | Объем файла по байтам |
Уровень защиты метрологически значимого программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
| Диапазон частот, МГц | от 30 до 6000 |
| Пределы допускаемой относительной погрешности измерения частоты синусоидального напряжения при полосе анализа от 0,01 до 300 кГц | ±1-10'9 |
| Пределы допускаемой абсолютной погрешности измерений частоты синусоидального напряжения методом маркера при полосе анализа от 300 кГц до 25 МГц, Гц — в диапазоне частот от 30 до 3000 МГц — в диапазоне частот от 3000 до 6000 МГц | ±20 ±100 |
| Диапазон частот при измерении напряжения, ГГц | от 0,03 до 1 |
| Диапазон измерений синусоидального напряжения, дБ (1 мкВ) | от 0 до 120 |
| Пределы допускаемой погрешности измерений синусоидального напряжения, дБ | ±1,5 |
| Диапазон частот при измерении мощности, ГГц | от 1 до 6 |
| Диапазон измерений мощности, дБ (1 мВт) | от минус 107 до минус 7 |
| Пределы допускаемой погрешности измерений мощности, дБ | ±1,5 |
| Диапазон измерения напряженности электрического поля, дБ (1 мкВ/м)* — нижняя граница — верхняя граница в диапазоне частот от 30 до 1000 МГц — верхняя граница в диапазоне частот от 1000 до 6000 МГц | [0 + Кк] [120 + KJ [100 + KJ |
| Пределы допускаемой погрешности измерения напряженности электрического поля, дБ | ±3 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции КАМ в диапазоне частот от 30 до 1000 МГц при модулирующей частоте 1 кГц, % — при КАМ от 10 % до 90 % — при КАМ от 90 % до 99 % | ±2 ±7 |
| Пределы допускаемой относительной погрешности измерений ширины спектра сигнала от 1 кГц до 25 МГ ц, % | ±1 |
| Пределы допускаемой относительной погрешности измерений девиации частоты при полосе анализа от 0,01 до 300 кГц в диапазоне частот от 30 до 6000 МГц при модулирующей частоте 1 кГц, % | ±5 |
| КСВН входов устройства обнаружения, технического анализа и пеленгования БОС-9ТМС, не более | 2 |
| Масса устройства обнаружения, технического анализа и пеленгования БОС-9ТМС, кг, не более | 13 |
| Габаритные размеры устройства обнаружения, технического анализа и пеленгования БОС-9ТМС, мм, не более — длина — ширина — высота | 390 390 165 |
| Время установления рабочего режима станции, мин, не более | 30 |
| Время непрерывной работы станции, ч, не менее | 24 |
| Напряжение питания источника от сети переменного тока, В с частотой, Гц | 220 ± 22 50 ± 1 |
| Потребляемый ток, А, не более | 0,6 |
| Рабочие условия эксплуатации устройства обнаружения, технического анализа и пеленгования БОС-9ТМС: о/'ч — температура окружающего воздуха, С — относительная влажность воздуха при температуре 20 оС, %, не более — атмосферное давление, кПа | от 0 до 45 80 от 84 до 106,7 |
| * — диапазон измерения напряженности электрического поля на каждой частоте определяется диапазоном измерения напряжения при помощи станции и значением коэффициента калибровки антенны измерительной (Кк, дБ относительно 1 м-1)) | |
Знак утверждения типа наносится на нижний левый угол верхней панели устройства обнаружения, технического анализа и пеленгования БОС-9ТМС методом наклейки и титульный лист формуляра типографским способом.
| Наименование | Обозначение | Количество |
| Устройство обнаружения, технического анализа и пеленгования | БОС-9ТМС | 1 |
| Блок питания и управления | БОС-9БП ДУП | 1 |
| Антенна измерительная | П6-45 | 1 |
| Антенна дипольная | П6-52 | 1 |
| Антенна измерительная рупорная | П6-59 | 1 |
| Наименование | Обозначение | Количество |
| Устройство стабилизации напряжения | - | 1 |
| Операционная система на CD-диске | Windows 7 | 1 |
| Специальное программное обеспечение на CD-диске | FPO-176 | 1 |
| Одиночный комплект ЗИП | ИТЯЖ.461001.021 ЗИП | 1 |
| Комплект эксплуатационной документации | ИТЯЖ.461001.021 ЭД | 1 |
| Методика поверки | ИТЯЖ.461001.021 МП | 1 |
осуществляется по «Станции радиоконтроля автоматизированные ТМО-2С7. Методика поверки» ИТЯЖ.461001.021 МП, утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 21 октября 2011 г.
Основные средства поверки
| Наименование средства поверки | Тип | Регистрационный номер в Государственном реестре средств измерений | Метрологические характеристики |
| Анализатор электрических цепей векторный | ZVA 24 | 37174-08 | 10 МГц - 24 ГГц, пределы допускаемой погрешности измерения КСВН ± 5%) |
| Генератор сигналов | E8257D | 36419-07 | 0,25 МГц - 40 ГГц, ±1-10'7, Д^ев = 0,02 - 400 кГц, M = 0 - 99 % , Дф= 0 - 20 рад |
| Стандарт частоты рубидиевый | FS 725 | 31222-06 | 5f=5-10'10 за год |
| Ваттметр проходящей мощности СВЧ | NRP-Z28 | 43643-110 | 10 МГц - 18 ГГц, от минус 67 до 20 дБ (1 мВт), 5P не более 3,5% |
| Установка поверочная для средств измерений коэффициента амплитудной модуляции | РЭКАМ | 27049-04 | Бн от 0,01 до 500 МГц, Бм от 0,02 до 200 кГц, АМ (0,1 - 100) %, НСП: 0,15 - 0,2 % |
| Установка образцовая измерительная | К2-38 | 8121-81 | Бн от 0,128 до 1000 МГц, Бм от 0,02 до 200 кГц, Дf от 1 Гц до 1000 кГц, ± (0,7-1,5)% |
| Аттенюатор из набора мер комплексного коэффициента передачи ДК2-70 | Д2-67 | 106292-86 | 0 - 12 ГГц, 10±0,5 дБ, 5A не более 0,05 дБ |
| Д2-69 | 0 - 12 ГГц, 30±1 дБ, 5A не более 0,15 дБ |
Станция радиоконтроля автоматизированная ТМО-2С7. Руководство по эксплуатации» ИТЯЖ.461001.021 РЭ. Раздел 2.5 «Основные положения работы с изделием».
Нормативные документы, устанавливающие требования к
станциям радиоконтроля автоматизированным ТМО-2С7
1 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
3 ГОСТ Р 52536-2006 Оборудование станций радиоконтроля автоматизированное. Технические требования и методы испытаний.
4 ГОСТ Р 53373-2009 Оборудование станций радиоконтроля приемное автоматизированное. Технические требования и методы испытаний.
лист № 6 всего листов 6
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
