Аппаратура геодезическая спутниковая Trimble GeoExplorer 6000XH/6000XT, 49172-12

Аппаратура геодезическая спутниковая Trimble GeoExplorer 6000XH/6000XT (далее ╞ аппаратура GeoExplorer) предназначена для измерений трехмерных координат (приращения координат) в пространстве.
Документы
Карточка СИ
Номер в госреестре 49172-12
Наименование СИ Аппаратура геодезическая спутниковая
Обозначение типа СИ Trimble GeoExplorer 6000XH/6000XT
Изготовитель "Trimble Navigation Ltd.", США
Год регистрации 2012
Срок свидетельства 01.03.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Аппаратура геодезическая спутниковая Trimble GeoExplorer 6000XH/6000XT (далее -аппаратура GeoExplorer) предназначена для измерений трехмерных координат (приращения координат) в пространстве.

Описание

Принцип действия аппаратуры GeoExplorer реализует методы измерений координат точек земной поверхности, основанные на измерении расстояний до спутников, навигационных систем GPS, ГЛОНАСС, SBAS, по времени распространения радиосигналов.

Конструктивно, аппаратура GeoExplorer представляет из себя комбинированное устройство, размещенное в моноблочном корпусе и состоящее из приемника радиосигналов со встроенной антенной, GSM/GPRS-модема (опционально), устройства связи Bluetooth, Wi-Fi, запоминающего устройства с внутренней памятью и со съемной картой памяти SDHC, фотокамеры и съемной аккумуляторной батареи.

Аппаратура GeoExplorer имеет USB-разъем, разъем последовательного порта, разъем SIM-карты, разъем для подключения внешней GPS/ ГЛОНАСС антенны и разъем для подключения внешнего электропитания.

Приемник радиосигналов со встроенной антенной представляет собой двухчастотную 220-и канальную аппаратуру, которая принимает измерительную информацию со спутников навигационной системы GPS, ГЛОНАСС и SBAS.

Применение внешней GPS/ГЛОНАСС антенны, с эффектом подавления переотражен-ных сигналов от земной поверхности и инженерных объектов, улучшает качество измерений, а подключение внешнего электропитания позволяет аппаратуре GeoExplorer работать в длительном или непрерывном режиме.

На передней панели корпуса размещен сенсорный дисплей, кнопки управления, микрофон, динамик и светодиодные индикаторы, отображающие текущее состояние аппаратуры GeoExplorer. На дисплее отображается информация о режиме измерения, о количестве спутников, передающих радиосигналы в текущий момент, качество принимающих радиосигналов, степень разряда аккумулятора, состояние памяти, карта местности, координаты съемочных точек и азимуты направлений.

Фотографирование объекта измерений позволяет получить дополнительную информацию.

Предусмотрены следующие режимы измерений: статика, кинематика в реальном времени (RTK) и навигация с дифференциальными поправками (SBAS).

Модификация Trimble GeoExplorer 6000XH, используя более прогрессивную технологию обработки измерительной информации, характеризуется более высокой точностью измерений.

В эксплуатации, конструкция аппаратуры GeoExplorer не предусматривает механических и электронных внешних регулировок. Ограничение доступа к внутренним узлам обеспечивается специальным комплектом инструментов.

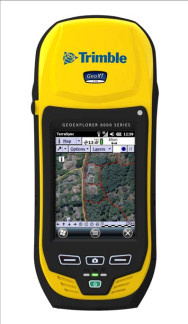

Рисунок 1

Программное обеспечение

Аппаратура GeoExplorer поставляется со строенным программным обеспечением Terra-Sync, идентификационные данные, которого приведены в таблице 1.

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор програм-ммного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Аппаратно-

встроенное

ПО

TerraSync

TerraSync

Professional

edition

5.21

2F413D2C

SRC32

Программное обеспечение разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью осуществлена прошивка управляющей программы TerraSync непосредственно в микроконтроллер, встроенный в плату приемника радиосигналов, что соответствует уровню «А» защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Аппаратура геодезическая спутниковая Trimble GeoExplorer 6000XH/6000XT

Основные технические и метрологические характеристики

Наименование характеристики

Значение

6000XH

6000XT

Тип приемника:

Двухчастотный

Количество каналов:

220

Принимаемые сигналы:

GPS

ГЛОНАСС

SBAS

Режимы измерений:

Статика

Кинематика в реальном времени (RTK) «Навигация с дифференциальными поправками» (SBAS)

Тип антенны:

Встроенная / Внешняя

Допускаемое СКО плановых измерений в режиме «Статика», не более:

(0,1 +0,001 х 10-3 х D) м | (0,5 +0,001 х 10-3 х D) м (D - измеряемое расстояние, м)

Допусаемое СКО плановых измерений в режиме «Кинематика в реальном времени» (RTK), не более:

(0,1 +0,001 х 10-3 х D) м

(1 +0,001 х 10-3 х D) м

Допускаемое СКО плановых измерений в режиме Навигация с дифференциальными поправками» (SBAS), не более:

1,0 м

Диапазон рабочих температур:

от - 20 °С до + 50 °С

Диапазон температуры хранения:

от - 30 °С до +70 °С

Габаритные размеры, Д х Ш х В, не более:

(99 х 56 х 234) мм

Масса, не более:

0,925 кг

Знак утверждения типа

Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус аппаратуры GeoExplorer.

Комплектность

Комплектность аппаратуры GeoExplorer указана в таблице 3. Таблица 3_

Комплект поставки

Количество, шт.

Аппаратура Trimble GeoExplorer

1

Мягкий чехол для переноски

1

Сетевой адаптер

1

Сервисный CD-диск

1

Комплект антибликовых пленок

1

USB кабель

1

Наручный ремешок

1

Стилус со шнурком

1

Аккумулятор

1*

Внешняя антенна *

1

Антенный кабель*

1

Штатив*

1

Веха*

1

Трегер*

1

Адаптер для трегера*

1

Комплект поставки

Количество, шт.

Крепление к автомобилю*

1

Крепление к вешке*

1

Жесткий чехол для переноски*

1

Транспортировочный рюкзак*

1

МП РТ 1622-2011 «Аппаратура геодезическая спутниковая Trimble GeoExplorer 6000XH/6000XT. Методика поверки»,

1

Руководство по эксплуатации на русском языке

1

Примечание - * по заказу.

Поверка

осуществляется по документу МП РТ 1622-2011 «Аппаратура геодезическая спутниковая Trimble GeoExplorer 6000XH/6000XT. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 5 декабря 2011г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

Базисы линейные эталонные 2 разряда по МИ 2292-94.

Сведения о методах измерений

«Аппаратура геодезическая спутниковая Trimble GeoExplorer 6000XH/6000XT. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble GeoExplorer 6000XH/6000XT

МИ 2292-94 «ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение измерений при осуществлении геодезической и картографической деятельности.
