| Номер в госреестре | 49178-12 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Fluke мод. Ti27, TiR27, Ti29, TiR29 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 02.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тепловизоры инфракрасные Fluke моделей Ti27, TiR27, Ti29, TiR29 (далее по тексту
- тепловизоры) предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микробо-лометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).
Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. Тепловизоры отличаются друг от друга по техническим и метрологическим характеристикам, а также сервисными функциями.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа SD.

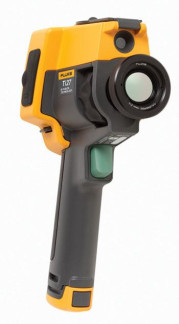

Фотографии вида тепловизоров тепловизоров приведены на рисунках 1 и 2:
Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и автономное ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и не доступное для внешней модификации.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Идентификационные данные ПО представлены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения () | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для тепловизоров моделей Ti27, TiR27, Ti29, TiR29 (встроенная часть) | NIOS MSP FPGA | 1.2.14 1.0.1 3.1.9 | по номеру версии | - |
(*) - и более поздние версии
Автономное ПО «SmartView» устанавливается на персональный компьютер и предназначено только для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице!:_
| Наименование характеристики | Обозначение модели тепловизора | |
| Ti27, Ti29 | TiR27, TiR29 | |
| Диапазон измеряемых температур, °С | от минус 10 до плюс 600 | от минус 10 до плюс 150 |
| Пределы допускаемой погрешности, °С | ±2 % (от измеряемой величины), но не менее ±2 °С | |
| Порог температурной чувствительности (при температуре объекта плюс 30 °С), °С | < 0,050 | < 0,045 |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали / минимальное фокусное расстояние, м | 21,0 х 16,0 / 0,15 (стандартный объектив) 11,5 х 8,7 / 0,45 (дополнительный телескопический объектив) 46 х 34 / 0,075 (дополнительный широкоугольный объектив) | |
| Пространственное разрешение, мрад | 1,67 (стандартный объектив); 0,84 (дополнительный телескопический объектив); 3,34 (дополнительный широкоугольный объектив) | 1,43 (стандартный объектив); 0,72 (дополнительный телескопический объектив); 2,86 (дополнительный широкоугольный объектив) |
| Количество пикселей матрицы детектора | 240 х 180 (Ti27) 280 х 210 (Ti29) | 240 х 180 (TiR27) 280 х 210 (TiR29) |
| Масса (без батарей) не более, кг | 1,05 | |
| Г абаритные размеры, мм (длина х ширина х высота) | 170 х 122 х277 | |
| Напряжение питания, В | 7,4 | |
| Срок службы батареи, ч | 4 (для 50 % яркости ж/к дисплея) | |
| Режимы измерений | Плавное автоматическое масштабирование (Smooth Auto-Scaling) или ручное масштабирование (Manual Scaling) | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от минус 10 до плюс 50 от 10 до 95 (без конденсации) | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
В комплект поставки тепловизора входят:
- тепловизор - 1 шт. (модель в соответствии с заказом);
- Руководство по эксплуатации (на русском языке ) - 1 экз.;
- Руководство по эксплуатации (на английском языке) - 1 экз.;
- Методика поверки - 1 экз.;
- аккумуляторные литий-ионные батареи - 2 шт.;
- двухсекционный зарядный блок - 1 шт.;
- карта памяти типа SD - 1 шт.;
- мультиформатное YSB-устройство считывания карты памяти - 1 шт.
- мягкая сумка для транспортировки - 1 шт.;
- прочный переносной кейс для транспортировки - 1 шт.;
- премень для тепловизора (лево- ил правосторонний) - 1 шт.
- диск с программным обеспечением «SmartView» - 1 шт.;
- гарантийная регистрационная карточка - 1 шт.
По дополнительному заказу могут поставляться: широкоугольный инфракрасный объектив FLK-TI-LENS/WIDE1, инфракрасный телеобъектив FLK-TI-LENS/TELE1, аккумуляторная батарея FLK-TI-SBP3, зарядный блок/источник питания с переходниками FLK-TI-SBC3, адаптер автомобильного зарядного устройства (на 12 В) TI-CAR CHANGER.
осуществляется по методике поверки МП 49178-12 «Тепловизоры инфракрасные Fluke моделей Ti27, TiR27, Ti29, TiR29», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС», 07.12.2011г.
Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 2-го разряда, диапазон воспроизводимых температур от минус 20 до плюс 600 °С;
- излучатель - протяжённое чёрное тело ПЧТ 540/40/10, эталонный 2-го разряда, диапазон воспроизводимых температур от плюс 30 до плюс 95 °С, в комплекте с тепловым тест-объектом с переменной щелью и тепловым тест-объектом с метками (излуча-тельная способность не менее 0,96);
- поворотный столик, точность задания угла 1°;
- измерительная линейка, длина 500 мм, ц.д. 1 мм.
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным Fluke моделей Ti27, TiR27, Ti29, TiR29
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «Fluke Corporation», США.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Осуществление деятельности в области охраны окружающей среды; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 110 |
| Поверителей | 13 |
| Актуальность данных | 22.11.2024 |
