| Номер в госреестре | 49180-12 |
| Наименование СИ | Комплекты эталонных мер |
| Обозначение типа СИ | КСО-ВК |
| Изготовитель | Общество с ограниченной ответственностью "Научно-внедренческое предприятие "КРОПУС" (ООО "НВП "КРОПУС"), Московская область, г. Ногинск |
| Год регистрации | 2012 |
| Срок свидетельства | 03.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты эталонных мер КСО-ВК предназначены для настройки, проверки чувствительности и поверки вихретоковых дефектоскопов при использовании накладных дифференциальных вихретоковых преобразователей.
Комплекты эталонных мер КСО-ВК, воспроизводят дефекты нарушения сплошности материала типа поверхностных трещин.
Комплекты КСО-ВК могут применяться при частотном методе вихретокового неразрушающего контроля, основанного на анализе и (или) синтезе сигналов вихретокового преобразователя, обусловленных взаимодействием электромагнитного поля различной частоты с объектом контроля.
Меры, входящие в состав комплекта, представляют собой изделия, изготовленные из Ст. 20 и алюминиевого сплава Д16 в виде прямоугольных пластин толщиной 5 мм.
На рабочей поверхности с равным интервалом методом электроэрозии или фрезеровкой нанесены три паза шириной 0,2 мм и глубиной 0,2, 0,5 и 1,0 мм - искусственные дефекты (ИД), имитирующие поверхностные трещины.
Каждая мера имеет следующую маркировку: наименование, заводской номер и глубина каждого паза.

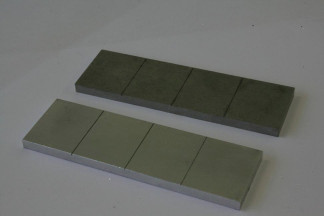

На рисунке 1 представлена фотография общего вида мер.
Таблица 1
| Обозначение меры | Геометричес искусственн ме | кие размеры ых дефектов ры | Пределы допускаемого значения отклонения геометрических размеров искусственных дефектов меры, мм | Пределы доверительной границы погрешности измерения геометрических размеров искусственных дефектов меры, мм |
| Глубина, мм | Ширина, мм | |||
| ВСО-1 | 0,2 | 0,2 | ± 0,05 | ± 0,025 |
| 0,5 | ||||
| 1,0 | ||||
| ВСО-2 | 0,2 | 0,2 | ± 0,05 | ± 0,025 |
| 0,5 | ||||
| 1,0 |
Таблица 2
| Наименование параметра | Значение параметра |
| Материал* | |
| ВСО-1 | Сталь марки Ст.20 |
| ВСО-2 | Алюминиевый сплав Д16 |
| Шероховатость рабочей поверхности, не более, мкм | Ra2,5 |
| Габаритные размеры, длинахширинахвысота не более, мм | 100x30x5 |
| Отклонение номинального значения габаритных размеров, мм | |
| Длина | -0,8 |
| Ширина | -0,5 |
| Высота | -0,3 |
| Масса комплекта, кг, не более | 0,5 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от 5 до 50 |
| относительная влажность, % | 80 при 35 °С |
| Хранение комплекта: | |
| температура окружающего воздуха, °С | от минус 25 до плюс 55 |
| с последующей выдержкой в нормальных условиях, ч | не менее 24 |
| Срок службы, не менее, лет | 10 |
* Марка материала в соответствии с требованиями заказа.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации КСО-ВК.00.00.00.РЭ типографским способом.
В комплект поставки КСО-ВК входят:
- эталонная мера ВСО-1 из Ст. 20..............................................................................1 шт.
- эталонная мера ВСО-2 из Д16....................................................................................1 шт.
- Руководство по эксплуатации....................................................................................1 шт.
- Методика поверки..................................................................................................................1 шт.
- коробка (футляр) для транспортирования и хранения............................1 шт.
осуществляется по документу «Комплект эталонных мер КСО-ВК. Методика поверки» КСО-ВК.00.00.00 МП, утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2011 г.
Основные средства поверки:
1. Инструментальный микроскоп БМИ-1 ГОСТ 8074-82 (пределы измерений от 0 до 10 мм, погрешность измерений ± 0,002 мм);
2. Штангенциркуль ШЦЦ-200-0,01, ГОСТ 166-89;
3. Портативный измеритель шероховатости типа TR 100 (пределы измерений от 0,02 до 10 мкм., погрешность измерений ±10%.)
Сведения о методах измерений приведены в Руководстве по эксплуатации «Комплект эталонных мер КСО-ВК» КСО-ВК.00.00.00 РЭ. Раздел 5.
Нормативные и технические документы, устанавливающие требования к Комплекту эталонных мер КСО-ВК
ТУ 4276-009-33044610-06 Технические условия «Комплект эталонных мер КСО-ВК».
Комплект эталонных мер КСО-ВК применяется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 737 |
| Поверителей | 26 |
| Актуальность данных | 19.11.2024 |
