Номер в госреестре | 49181-12 |
Наименование СИ | Комплекты мер моделей дефектов |
Обозначение типа СИ | УКМ-УЛЬТРА |
Изготовитель | ЗАО "Ультракрафт", г.Череповец |
Год регистрации | 2012 |
Срок свидетельства | 02.03.2017 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Комплект мер моделей дефектов «УКМ - УЛЬТРА» предназначен для поверки и настройки автоматизированных систем ультразвукового и оптического контроля металлопроката и калибровки электромагнитно - акустических (ЭМАП) и пьезоэлектрических (ПЭП) преобразователей в частотном диапазоне от 0,5 до 10,0 МГц при контроле изделий из углеродистых и низколегированных сталей.
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на меру.
Меры представляют собой изделия в виде:
- прямоугольных параллепипедов;
- сплошных цилиндров;
- прямошовных сварных труб;
- бесшовных труб.

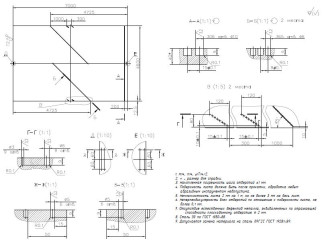

Общий вид мер приведен в таблице 1.
Таблица 1
Обозначение меры
Общий вид
Материал
Листовой прокат, сталь марки Ст 3
Мера
«СОП-
UK-1»
Листовой прокат, сталь марки 17Г1С У, 10-15 ХСНД
Мера
«СОП-
UK-2»
Листовой прокат, сталь марки Ст 3
Мера
«СОП-
UK-3»
Мера
«СОП-
UK-4»
Прямошовная труба, сталь марки 17Г1С
Сортовая заготовка, сталь марки 45
Мера
«СОП-
UK-5»
Мера
«СОП-
UK-6»
Сортовая заготовка, сталь марки 45
Мера
«СОП-
UK-7»
Бесшовная труба, сталь марки Ст 20
Мера
«СОП-
UK-8»
Бесшовная труба, сталь марки Ст 20
Искусственные дефекты выполнены в виде отверстий, фрезерованный прямоугольный: и треугольный пазов и проточек, кольцевык проточек различной глубины, валиков усиления сварного шва разной формы и различнык торцевык фасок.
Меры «СОП-UK-l» и «СОП-ЦК-3» имеют постоянные фиксированные размеры, независимо от сортамента контролируемого проката.
Остальные образцы комплекта имеют фиксированные значения по размерам искусст-веннык дефектов и их расположению, а габаритные размеры зависят от сортамента металлопроката конкретного производства.
Сведения о программном обеспечении отсутствуют.
Таблица 2.1.
Мера «СОП-UK-l»_
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Г лубина | Ширина | Длина | ||
Номинальные значения, мм | 6,0 | 0,7; | 2,7 | 5,0 | 68 | |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | ± 0,5 | |||
Фрезерованная проточка | Пределы доверительной границы погрешности измерения при Р=0,95; мм | ± 0,04 | ±0,06 | ±0,03 | ±0,04 | ±0,08 |
Номинальные значения, мм | 6,0 | 2,5 | 5,0 | 10,0 | 30 | |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | ± 0,5 | |||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ± 0,03 | ±0,04 | ±0,04 | ±0,03 | ±0,08 |
Таблица 2.2.
Мера «СОП-иК-2»
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Диаметр | Г лубина | Шаг | |||
Плоскодонные отверстия | Номинальные значения, мм | 3 | 5 | 6 | 10 | 9 | 9.60 |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | ± 0,5 | ||||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,05 | ±0,04 | ±0,09 | ±0,06 | ± 0,04 | ±0,07 |
Таблица 2.3 «СОП-иК-3»
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Г лубина | Диаметр | |||
Номинальные значения, мм | 8 | 12 | 17 | 23 | 3,0 | |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | ||||
Плоскодонное | Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,04 | ±0,03 | ±0,04 | ±0,02 | ± 0,04 |
отверстие | Номинальные значения, мм | 8 | 12 | 17 | 23 | 5,0 |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | ||||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,04 | ±0,03 | ±0,04 | ±0,02 | ± 0,04 |
Таблица 2.4 «СОП-иК-4»
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Г лубина | Ширина | Длина | Диаметр | |
Фрезерованная проточка | Номинальные значения, мм | 0,2 | 2,0 | 0,8 | 50 | - |
Предельное отклонение от номинального значения, мм | ± 0,02 | ± 0,02 | ± 0,5 | - | ||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,03 | ±0,03 | ±0,03 | ±0,07 | - | |
Сквозное отверстие | Номинальные значения, мм | - | - | - | 1,6 | |
Предельное отклонение от номинального значения, мм | - | - | - | ± 0,1 | ||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | - | - | ± 0,05 |
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Г лубина | Ширина | Длина | Диаметр | ||
Фрезерованная проточка | Номинальные значения, мм | 0,2 | 1,0 | 50 | - | ||
Предельное отклонение от номинального значения, мм | ± 0,02 | ± 0,02 | ± 0,5 | - | |||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ± 0,04 | ± 0,04 | ±0,08 | - | |||
Плоскодонные отверстия | Номинальные значения, мм | 5 | 10 | 15 | - | - | 2 |
Предельное отклонение от номинального значения, мм | ± 0,1 | - | - | ± 0,1 | |||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,04 | ±0,02 | ±0,04 | - | - | ± 0,05 |
Таблица 2.6 «СОП-иК-6»
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Г лубина | Ширина | Длина | |
Фрезерованная проточка | Номинальные значения, мм | 0,2 | 2,0 | 0,8 | 50 |
Предельное отклонение от номинального значения, мм | ± 0,02 | ± 0,02 | ± 0,5 | ||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ± 0,03 | ± 0,03 | ± 0,04 | ±0,09 |
Таблица 2.7 «СОП-иК-7»
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Г лубина | Ширина | Длина | |||
Фрезерованная проточка внутренняя | Номинальные значения, мм | 0,2 | 0,6 | 1,5 | 2,5 | 1,5 | 50 |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | ± 0,5 | ||||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,02 | ±0,02 | ±0,04 | ±0,04 | ± 0,05 | ±0,08 |
Кольцевая проточка внутренняя | Номинальные значения, мм | 0,2 | 0,6 | 1,5 | 2,5 | 1,5 | - |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | - | ||||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,02 | ±0,03 | ±0,03 | ±0,03 | ± 0,04 | - |
Таблица 2.8 «СОП-иК-8»
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Г лубина | Ширина | Длина | |||
Фрезерованная проточка наружная | Номинальные значения, мм | 0,2 | 0,6 | 1,5 | 2,5 | 1,5 | 50 |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | ± 0,5 | ||||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,02 | ±0,02 | ±0,04 | ±0,04 | ± 0,08 | ±0,07 | |
Кольцевая проточка наружная | Номинальные значения, мм | 0,2 | 0,6 | 1,5 | 2,5 | 1,5 | - |
Предельное отклонение от номинального значения, мм | ± 0,1 | ± 0,1 | - | ||||
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ±0,02 | ±0,03 | ±0,03 | ±0,03 | ± 0,06 | - |
Таблица 2.9 «СОП-иК-9»
Наименование искусственных дефектов меры | Наименование измеряемого параметра | Разность, мм | длина, мм | ширина, мм | высота (глубина), мм | угол, град. |
Овальность | Номинальные значения, мм | 10 50 | - | - | - | - |
Предельное отклонение от номинального значения, мм | ± 0,5 | - | - | - | - | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ± 0,72 | - | - | - | - | |
Кривизна на всю длину | Номинальные значения, мм | 4 2 0 | - | - | - | - |
Предельное отклонение от номинального значения, мм | ± 0,5 | - | - | - | - | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | ± 0,5 | - | - | - | - | |
Сектор смещения кромок | Номинальные значения, мм | - | 300 | 150 | 10 | - |
Предельное отклонение от номинального значения, мм | - | ± 0,5 | ± 0,5 | ± 0,5 | - | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | ±0,05 | ±0,05 | ± 0,21 | - |
Высокий сварной шов | Номинальные значения, мм | - | 200 | - | 10 | - |
Предельное отклонение от номинального значения, мм | - | ± 0,5 | - | ± 0,5 | - | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | ±0,08 | - | ± 0,13 | - | |
Широкий сварной шов | Номинальные значения, мм | - | 200 | 50 | - | - |
Предельное отклонение от номинального значения, мм | - | ± 0,5 | ± 0,5 | - | - | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | ±0,6 | ± 0,18 | - | - | |
Подрез треугольный | Номинальные значения, мм | - | 200 | - | 3 | 60 |
Предельное отклонение от номинального значения, мм | - | ± 0,5 | - | ± 0,1 | ± 0,1 | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | ±0,10 | - | ±0,06 | ±0,04 | |
Кольцевая проточка | Номинальные значения, мм | - | - | 200 | 10 | - |
Предельное отклонение от номинального значения, мм | - | - | ± 0,5 | ± 0,5 | - | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | - | ± 0,13 | ± 0,05 | - | |
Косина реза, один угол | Номинальные значения, мм | - | - | - | 1,8 | 30 |
Предельное отклонение от номинального значения, мм | - | - | - | ± 0,1 | ± 0,1 | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | - | - | ± 0,02 | ±0,04 | |
Косина реза, два угла | Номинальные значения, мм | - | - | - | 1,8 | 35 16 |
Предельное отклонение от номинального значения, мм | - | - | - | ± 0,1 | ± 0,1 | |
Пределы доверительной границы погрешности измерения при Р=0,95; мм | - | - | - | ± 0,02 | ±0,04 |
Таблица 2.10
Обозначение меры | Параллельность рабочей поверхности | Пределы допускаемого значения отклонения мер от параллельности, не более, мм | Плоскостность | Пределы допускаемого значения отклонения мер от плоскостности, не более, мм |
«СОП-иК-1» | 0,04 | ± 0,1 | 0,03 | ± 0,05 |
«СОП-иК-2» | 0,05 | 0,03 | ||
«СОП-иК-3» | 0,06 | 0,03 | ||
«СОП-иК-4» | 0,05 | 0,03 | ||
«СОП-иК-5» | 0,06 | 0,03 | ||
«СОП-иК-6» | 0,06 | 0,03 | ||
«СОП-иК-7» | 0,06 | 0,03 | ||
«СОП-иК-8» | 0,07 | 0,02 | ||
«СОП-иК-9» | 0,06 | 0,02 |
Таблица 3
Обозначение меры | Масса, кг | Г абаритные размеры, длина х ширина (диаметр) х высота (толщина), мм |
«СОП-ЦК-1» | 0,96-1,02 | 150(160)х69*12 |
«СОП-ЦК-2» | 1000-8500 | (5000-8000)х(1500-4600)х(15-40) |
«СОП-ЦК-3» | 34 | 320х300х70 |
«СОП-ОК-4» | 10-9000 | (500-9500)х0(50-1450)х(2-50) |
«СОП-ОК-5» | 10-6000 | (380-6000) х0(40-300) |
«СОП-ОК-6» | 14-6000 | (500-6000)х0(40-300) |
«СОП-ОК-7» | 3-9000 | (300-9500)х0(40-1450)х(2-50) |
«СОП-ОК-8» | 3-9000 | (300-9500)х0(40-1450)х(2-50) |
«СОП-ОК-9» | 300-9000 | (5000-9500)х0(150-1450)х(15-50) |
* Масса комплекта (без «СОП-ЦК-2 и «СОП-UK-9») - не более 500 кг
Условия эксплуатации комплекта: температура в зоне контроля, °С относительная влажность, при +30°С, % атмосферное давление, кПа
от 0 до +30 от 45 до 80 от 84 до 106,7
Полный срок службы - не менее 10 лет
Знак утверждения типа наносится на ящик для упаковки, транспортирования и хранения, а также титульные листы эксплуатационных документов.
Комплект поставки приведен в таблице 4. Таблица 4.
Наименование | Количество |
Меры: «СОП-ОК-1» - «СОП-ОК-9» | 9 шт. |
Ящик для упаковки, транспортировки и хранения | 9 шт. |
Комплект мер моделей дефектов УКМ-УЛЬТРА. Паспорт 4276-65-66744541- 11ПС | 1 экз. |
Комплект мер моделей дефектов УКМ- УЛЬТРА. Методика поверки 4276-65-66744541- 11РЭ | 1 экз. |
осуществляется в соответствии с документом: «Комплект мер моделей дефектов «УКМ -УЛЬТРА». Методика поверки» МП 4276-65-66744541, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2011 г.
Основные средства поверки:
1. штангенциркуль по ГОСТ 166-89 (диапазон измерений от 0 до 250 мм, цена деления 0,05 мм);
2. линейка металлическая по ГОСТ 427-75 (диапазон измерений от 0 до 1000мм, цена деления 1 мм)
Лист № 10 всего листов 10
3. индикатор часового типа по ГОСТ 577-68 с укрепленным на нем стальным заостренным наконечником диаметром 0,3 - 0,5 мм и длиной 22 мм (цена деления 0,01 мм);
4. плита поверочная по ГОСТ 10905-86 (класс 1);
5. линейка лекальная по ГОСТ 8026-92 (класс 1);
6. набор щупов № 1 по ТУ 2-034-225-87 (диапазон толщин от 0,02 до 0,1 мм; класс 2);
7. набор щупов № 2 по ТУ 2-034-225-87 (диапазон толщин от 0,03 до 0,5 мм; класс 2);
8. ультразвуковой дефектоскоп типа УД2 - 12 (зарегистрирован в Госреестре СИ под №18373-99).
Сведения о методах измерений приведены в Паспорте 4276-65-66744541- 11 ПС.
Нормативные и технические документы, устанавливающие требования к комплекту мер моделей дефектов «УКМ - УЛЬТРА»»
Технические условия «Комплект мер моделей дефектов «УКМ - УЛЬТРА», ТУ 427665-66744541-11.
Комплекты мер моделей дефектов «УКМ - УЛЬТРА» применяются вне сферы государственного регулирования обеспечения единства измерений.
