Толщиномеры ультразвуковые ТУЗ-5, 49184-12

Наименование

ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

Программа

обработки

данных

tuz5.hex

1.0

D3-A9-C3-C1

CRC32

Наименование параметра

Значение параметра

Диапазон измерения толщины по стали, мм

0,6 + 300

Диапазон скоростей распространения УЗК, м/с

4000 + 6500

Пределы основной абсолютной погрешности измерения толщины, мм

± (0,1 + 0,005-H), где Hx - значение измеренной толщины

Пределы допускаемой дополнительной абсолютной погрешности при измерении толщины, вызванной изменением температуры окружающего воздуха на каждые 10 °С от границ температурного диапазона (20 ± 5) °С в рабочем интервале температур, мм

± 0,5 -Ды, где Ды - значение абсолютной погрешности измерения толщины в мм

Пределы допускаемой дополнительной абсолютной погрешности при измерении толщины со стороны шероховатой поверхности, вызванной шероховатостью поверхности Rz = 160 мкм для преобразователей П112-2,5-12/2-Т-003 и Rz = 80 мкм для преобразователей П112-5,0-10/2-Т-003 и П112-10-6/2-Т-003, мм

± 0,1

Пределы допускаемой дополнительной абсолютной погрешности при измерении толщины со стороны гладкой поверхности, вызванной шероховатостью поверхности Rz = 320 мкм для преобразователей П112-2,5-12/2-Т-003 и Rz = 160 мкм для преобразователей П112-5,0-10/2-Т-003 и П112-10-6/2-Т-003, мм

± 0,2

Пределы допускаемой дополнительной абсолютной погрешности при измерении толщины криволинейных поверхностей с радиусом кривизны 10 мм для преобразователя П112-10-6/2-Т-003 и радиусом кривизны 30 мм для преобразователей П112-5-10/2-Т-003 и П112-2,5-12/2-Т-003, мм

± 0,1

Пределы допускаемой дополнительной абсолютной погрешности при измерении толщины непараллельных поверхностей при непараллельности 3 мм на базовой длине 20 мм:

-    в диапазоне (1+10) мм, мм

-    в диапазоне (10+50) мм, мм

± 0,3 ± (0,2 + 0,01Hx), где Hx- численное значение толщины, выраженное в мм

Пределы допускаемой относительной погрешности при измерении скорости распространения ультразвуковых колебаний (УЗК), м/с

± (0,015-V), где V - начение измеренной скорости

Цена наименьшего разряда при индикации - при измерении скорости распространения ультразвука, м/с;

1,0

- при измерении толщины изделия, мм.

0,1

Условия эксплуатации температура окружающего воздуха, °С относительная влажность воздуха при температуре 35 °С атмосферное давление, кПа

От минус 40 до 55 98%

От 84 до 106,7

Время установления рабочего режима толщиномера, с, не более

10

Время непрерывной работы толщиномера от заряженной аккумуляторной батареи, ч, не менее

20

Г абаритные размеры измерительного блока, длинахширинахвысота, мм, не более

64х89х36

Масса, кг, не более

0,3

Питание

-    от внутреннего источника постоянного тока с номинальным напряжением , В

-    сети переменного тока с частотой (50 ± 1) Гц, с напряжением, В

3,6

От 187 до 242

Средняя наработка на отказ, ч, не менее

32000

Средний срок службы, лет, не менее

5

Наименование параметра

Значение

параметра

Диапазон измерения толщины по стали, мм для преобразователя П112-10-6/2-Т-003 для преобразователя П112-5-10/2-Т-003 для преобразователя П112-2,5-12/2-Т-003

0,6 - 50,0

1.0    - 300

3.0    - 200

Наименование и условное обозначение

Кол-во, шт.

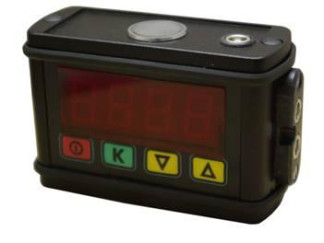

Электронный блок

1 шт.

ПЭП

1 шт.

Устройство зарядное ЗУ-5

1 шт.

Ремень наручный

1 шт.

Руководство по эксплуатации ТУЗ-5.76005454.01 РЭ

1 экз.
