| Номер в госреестре | 49188-12 |
| Наименование СИ | Спектрометры оптические эмиссионные с индуктивно связанной плазмой |
| Обозначение типа СИ | SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE |
| Изготовитель | "Spectro Analytical Instruments GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 02.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS, SPECTRO BLUE (далее - спектрометры) предназначены для измерения массовой концентрации химических элементов при анализе жидкостей по аттестованным методикам измерений.
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа в ультрафиолетовой и видимой областях спектра. Массовая концентрация элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения от исследуемых элементов и концентрациями этих элементов.
Конструктивно спектрометры выполнены в стационарном настольном исполнении. Спектрометры состоят из следующих основных блоков: источника возбуждения спектра; оптической системы; системы регистрации; системы автоматического управления.
Источник возбуждения эмиссионного спектра состоит из плазменной горелки, распылительной камеры, перистальтического насоса, генератора с регулируемой мощностью в диапазоне от 0,7 до 1,7 кВт. Положение плазменной горелки может быть как вертикальное, так и горизонтальное, что позволяет снижать матричные эффекты интерференций.
Оптическая система спектрометров имеет круговую конструкцию сдвоенной оптической системы Пашена-Рунге с фокусным расстоянием 750 мм и обеспечивает эффективный отбор исследуемых участков спектра. Полихроматор оптической системы имеет температурную стабилизацию (15 ± 0,5) °С. Вогнутая дифракционная голографическая решетка, на которой нанесено от 1800 до 3600 штрихов/мм, позволяет регистрировать и анализировать эмиссионный спектр в широком диапазоне от 130 до 770 нм.
Система регистрации включает полупроводниковые детекторы и электронную систему параллельного считывания, что позволяет обрабатывать одновременно до 1000 спектральных линий. Ширина входных щелей детекторов от 10 до 15 мкм дает возможность обрабатывать оптический спектр в рабочем диапазоне длин волн от 130 до 770 нм.
Система управления на основе персонального компьютера предназначена для автоматического управления спектрометром, процессом измерения, сбора и обработки данных.
Градуировка спектрометра для измерения массовой концентрации элементов осуществляется с помощью стандартных образцов состава растворов ионов. Параметры градуировочных характеристик хранятся в памяти компьютера.
Спектрометры выпускаются трех моделей SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE, которые отличаются: рабочим диапазоном длин волн, внешним видом, типом распылительных камер.
Спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Spectro smart analyzer vision | Spectro smart analyzer vision | 4.01.0834 | 9fd07ec25216ac9f 1ddca3b74ddaab49 | Md5 |
Уровень защиты программного обеспечения от непреднамеренных преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

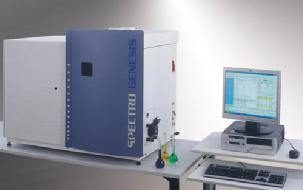

Фотографии внешнего вида спектрометров представлены на рисунке 1.
и
Места нанесения знака поверки Метрологические и технические характеристики
| Значения характеристик | |||
| Наименование характеристик | SPECTRO ARCOS | SPECTRO BLUE | SPECTRO GENESIS |
| 1 | 2 | 3 | 4 |
| Предел обнаружения элементов, мкг/дм3 Кадмий Железо Медь | 0,06 0,2 0,2 | 0,06 0,15 0,2 | ,2 ,4 ,5 о" о" о" |
| Рабочий спектральный диапазон, нм | 130 - 770 | 165 - 770 | 175 - 770 |
| Разрешающая способность, пм | 8,5 | 8,5 | 25 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, при массовой концентрации не менее 0,5 мг/дм ,% | 2 | 2 | 2 |
| Нестабильность выходного сигнала в течение 6 часов непрерывной работы при массовой концентрации не менее 0,5 мг/дм3, % | 5 | 5 | 5 |
| 1 | 2 | 3 | 4 |
| Фокусное расстояние, мм | 750 | 750 | 400 |
| Количество дифракционных решеток | 3 | 2 | 2 |
| Параметры источника питания: Напряжение, В Частота, Гц | 230 ± 11,5 50/60 | ||
| Потребляемая мощность, кВ • А, не более | 4,5 | 4,5 | 5 |
| Г абаритные размеры, мм | 1074x1610x753 | 1077x1306x780 | 870x1165x748 |
| Масса, кг, не более | 250 | 190 | 145 |
| Условия эксплуатации: о/'ч - температура окружающего воздуха, С - относительная влажность воздуха, % не более | от 18 до 25 80 | ||
| Средний срок службы, лет, не менее | 10 | ||
наносится на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Спектрометр эмиссионный | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 61-251 -2011 | 1 |
осуществляется по документу МП 61-251-2011 «ГСИ. Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE. Методика поверки», утвержденному ФГУП «УНИИМ» в 2011 г. Эталонные средства измерений, используемые при поверке:
- государственные стандартные образцы состава ионов растворов: ГСО 7765-2000, ГСО 7773-2000, ГСО 7763-2000;
- колбы мерные II класса точности по ГОСТ 1770;
- пипетки II класса точности по ГОСТ 29169.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к спектрометрам оптическим эмиссионным с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE.
Техническая документация изготовителя «SPECTRO Analytical Instruments GmbH», Г ермания.
Спектрометры оптические эмиссионные с индуктивно связанной плазмой SPECTRO GENESIS, SPECTRO ARCOS и SPECTRO BLUE применяются вне сферы государственного регулирования обеспечения единства измерений.
