Спектрофотометры Cary 60, 49189-12

Спектрофотометры Cary 60 Назначение средства измерений

Спектрофотометры Cary 60 предназначены для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.

Описание

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.

Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и опорного (референсного) луча.

Оптическая схема приборов - двухлучевая с опорным лучом, который идет на свой отдельный детектор, но не проходит через кюветное отделение. Для разложения излучения в спектр используется монохроматор Черни-Тернера с дифракционной решеткой; в качестве источника применяется импульсная ксеноновая лампа с гарантированным сроком жизни не менее 3-х лет. В качестве приемника используются два кремниевых фотодиода (один для измерений обьектов анализа, второй - для измерения референсного луча). Спектрофотометры управляются от внешнего управляющего компьютера, подключаемого через USB-разъем. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм, а также широкого ряда дополнительных приставок и приспособлений: устройств перемещения пробы, различных приспособлений для термостатирования проб, приставок для измерения отражения, волоконно-оптического зонда, держателей для различных кювет, приставок быстрого смешивания для изучения кинетики.

Все модели работают под управлением программы Cary WinUV, установленной на внешнем управляющем компьютере.

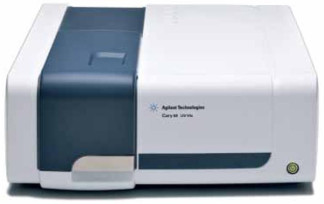

Внешний вид спектрофотометров приведен на рисунке 1.

Программное обеспечение

Спектрофотометры оснащены автономным ПО Cary WinUV, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.

К метрологически значимой части ПО относится модуль с исполняемым файлом Scan.exe. Метрологически значимая часть ПО выполняет следующие функции:

■    управление прибором;

■    установка режимов работы прибора;

■    получение спектров поглощения исследуемых проб;

■    обработка и хранение результатов измерений

■    построение калибровочных зависимостей;

■    проведение диагностических тестов прибора;

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

Спектральный диапазон, нм

от 190 до 1100

от 0 до 100 от 0 до 3,5

±1

±1

1,5

0,05

567x477x196

18

8

4800

Диапазон измерений спектральных коэффициентов направленного пропус кания, %

Диапазон измерений оптической плотности, Б, не менее Предел допускаемой абсолютной погрешности спектрофотометра при изме рении коэффициентов направленного пропускания, %

Пределы допускаемой абсолютной погрешности установки длин волн, нм Спектральная ширина щели, нм

Уровень рассеянного света (на 340 нм по NaNO2),%, не более Г абаритные размеры (ДхШхВ), мм, не более Масса, кг, не более Средний срок службы, лет Наработка на отказ, ч, не менее Условия эксплуатации:

-    диапазон температур окружающей среды, °С

от 15 до 35 от 20 до 80 от 84 до106

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа Электропитание:

-    напряжение питания частотой (47-53) Гц, В

от 100 до 240 18

- потребляемая мощность, В А, не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрофотометра.

Комплектность

-    спектрофотометр;

-    руководство по эксплуатации (книга и электронная версия на компакт-диске);

-    методику поверки МП-242-1225 -2011.

Поверка

осуществляется по документу " МП-242- 1225-2011.Спектрофотометры Cary 60 фирмы "Agilent Technologies", Австралия. Методика поверки ", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 25.11.2011 года.

Основные средства поверки: комплект светофильтров КС-105.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации спектрофотометров и, например, в следующих нормативных документах:

ГОСТ 18165-89 «Метод определения массовой концентрации алюминия»

ГОСТ Р 51680-2000 «Методы определения содержания цианидов»

ГОСТ 4974-72 «Методы определения концентрации марганца»

ГОСТ 4388-72 «Методы определения концентрации меди»

СанПин 2.1.4.559.-96 «Гигиенические нормативы содержания вредных веществ в питьевой воде».

ГОСТ 18393-72 «Методы определения содержания свинца, цинка, серебра»

Нормативные и технические документы, устанавливающие требования к спектрофотометрам Cary 60

1.    ГОСТ 8.557-2007 "ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2^50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2^20,0 мкм".

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

при оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
