Мерник эталонный 1-го разряда М1р-1000Г, 49191-12

Назначение

Мерник эталонный 1-го разряда М1р-1000Г (далее по тексту - мерник) предназначен для поверки установок поверочных трубопоршневых двунаправленных.

Описание

Принцип работы мерника заключается в следующем: рабочая жидкость подается в предварительно смоченный рабочей жидкостью мерник через наливной кран для донного налива. Перед заполнением мерник должен быть установлен по уровню. После заполнения мерника проводится оценка количества жидкости, поданной в мерник, по отметкам на шкале. Жидкость из мерника сливается через сливной кран сплошной струей с последующей выдержкой 1 мин на слив капель.

Мерник состоит из резервуара, измерительной горловины, сливного и наливного кранов. Для контроля установки мерника в вертикальное положение на резервуаре устанавливается ампула уровня. Резервуар мерника устанавливается на раму, имеющую опоры для передвижения мерника, и домкраты для установки мерника в вертикальное положение.

Горловина мерника имеет водоуказательное окно со шкальной пластиной, на которой наносится отметка соответствующей номинальной вместимости мерника и отметки от плюс 5

с 3

до минус 5 дм .

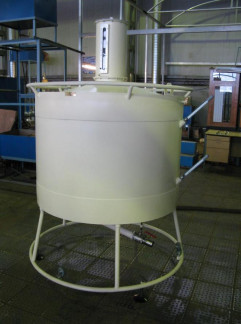

Фотография общего вида мерника приведена на фото 1.

Технические характеристики

основная погрешность эталонного мерника М1р-1000Г при температуре 293 К (20°С) не должна превышать ± 0,02% номинальной вместимости; основные технические характеристики : диаметр - 1400 мм, не более высота - 1650 мм, не более масса - 240 кг, не более

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

мерник эталонный - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу «ГСИ. Мерник металлический эталонный 1-го разряда типа М1р-1000Г. Методика поверки» №0203-2011, утвержденному руководителем ГЦИ СИ ФБУ «ЦСМ Татарстан», от 26.12.2011 г..

Перечень основных средств поверки:

эталонные весы высокого класса точности по ГОСТ Р 53228; наборы эталонных гирь класса точности F2 по ГОСТ 7328;

эталонные стеклянные колбы 1-го класса точности номинальной вместимостью 0,05,

0,1, 0,2, 0,5, 1, 2 дм3 по ГОСТ 1770;

эталонные пипетки на полный слив вместимостью до 0,1 дм3 по ГОСТ 29227; набор термометров по ГОСТ 13646; секундомер по техническим условиям;

барометр с ценой деления ± 1 мм рт.ст. по техническим условиям.

Допускается использование других средств поверки с метрологическими характеристиками, не уступающими указанным.

В эксплуатации мерник допускается поверять по ГОСТ Р 8.682-2009 «Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки», ГОСТ 8.400-80 «Государственная система обеспечения единства измерения. Мерники металлические образцовые. Методика поверки».

Сведения о методах измерений

изложены в разделе 8 паспорта ЭТ 251.00.00.00 ПС

Нормативные и технические документы, устанавливающие требования к мернику эталонному 1-го разряда типа М1р-1000Г:

1. ГОСТ 8.470-82 «Государственная система обеспечения единства измерения. Государственная поверочная схема для средств измерений объема жидкости».

1.    ГОСТ 8.400-80 «Государственная система обеспечения единства измерения. Мерники металлические образцовые. Методика поверки».

2.    ГОСТ Р 8.682-2009 «Государственная система обеспечения единства измерения. Мерники металлические эталонные. Методика поверки».

3.    ТУ 50.501-91 Технические условия «Мерники образцовые 1 разряда типа М1 р».

Рекомендации к применению
