Газоанализаторы горючих газов Testo-316 Ex, 49193-12

Газоанализаторы горючих газов Testo-316 Ex предназначены для измерения и индикации концентраций горючих газов и обнаружения утечек в газовых наружных установках и трубопроводах или помещениях.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	49193-12
Наименование СИ	Газоанализаторы горючих газов
Обозначение типа СИ	Testo-316 Ex
Изготовитель	"Testo SE & Co. KGaA", Германия; Фирма "Testo AG", Германия (срок свидетельства: 06.03.2017 г.)
Год регистрации	2012
Срок свидетельства	13.01.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Конструктивно газоанализаторы горючих газов Testo-316 Ex состоят из измерительного зонда и блока индикации.

Принцип действия газоанализаторов горючих газов Testo-316 Ех основан на использовании полупроводникового сенсора, который реагирует на углеродосодержащие газы, определяет их концентрации и подаёт электрический сигнал, который обрабатывается в газоанализаторе и в цифровом виде выводится на ЖК-дисплей. В зависимости от концентрации определяемых газов, газоанализатор также может подавать звуковой сигнал тревоги.

Газоанализаторы горючих газов Testo-316 Ex имеют маркировку взрывозащиты 1Ex ib IIC T1 по ГОСТ Р 52350.0-2005 (МЭК 60079-0:2004) и предназначены для эксплуатации во взрывоопасных зонах в соответствии с главой 7.3 «Правил устройств электроустановок» и ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) «Электрооборудование для взрывоопасных газовых сред. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)» и диапазоне температур от -20оС до +40оС.

Внешний вид газоанализатора горючих газов Testo-316 Ех приведен на рисунке 1.

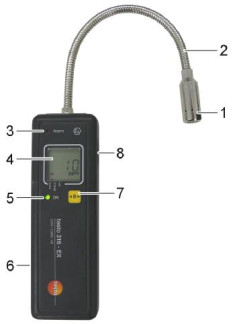

1 Г оловка сенсора с газовым сенсором и сменным защитным колпачком

2 Г ибкий корпус сенсора

3 Индикатор тревоги (светодиод)

4 ЖК Дисплей

5 Индикатор готовности к работе

6 Отсек элементов питания (на задней панели)

7 Кнопка управления

8 Выключатель

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.

Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Testo 316 firmware

Т31х v3.хх.bin

V 3.ХХ*

40FD0894

CRC32

* - V3. - метрологически значимая часть ПО;

ХХ - метрологически не значимая часть ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.

Стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой с надписью «testo» (рис. 2).

Технические характеристики

Метрологические и технические характеристики газоанализаторов горючих газов Testo-316 Ex приведены в таблицах 2 и 3.

Таблица 2

М		етрологические характеристики
Измерительный канал	Диапазон измерений объемной доли, %	Предел допускаемой абсолютной погрешности измерений объемной доли, %	Разрешение (в диапазонах), объемная доля, %
Метан (СН4)	От 0,1 до 2,5	±0,3	0,1

Таблица 3

Технические характеристики

Условия эксплуатации анализатора:	- Температура, оС	от 0 до +40
Условия хранения и транспортирования:	-Температура, оС	от минус 10 до +50
Электропитание:
- тип		Camelion Alkaline Plus АА
- напряжение одного элемента питания, В		1,5
- количество, шт.		2

Ресурс батареи, ч	10
Размеры корпуса
- длина, мм	155
- ширина, мм	45
- высота, мм	25
Длина гибкого зонда, мм	200
Масса, кг	0,2
Время реагирования сенсора, с	14
Нижний предел срабатывания, млн -1 (ppm)	1
Время запуска сенсора, с, не более	60
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75	III
Степень защиты оболочки по ГОСТ 14254-96	IP54

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки на оборотную сторону газоанализатора горючих газов Testo-316 Ex и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность средства измерения приведена в таблице 4.

Таблица 4

Наименование	Кол-во
Газоанализатор горючих Testo-316-Ех	1шт.
Аккумулятор Camelion Alkaline Plus, типоразмер АА, 1,5В	2 шт.
Отвёртка-шестигранник	1 шт.
Пластиковый кейс	1 шт.
Руководство по эксплуатации	1 шт.
Методика поверки	1шт.
Прочие принадлежности*

*- по отдельному заказу

Поверка

осуществляется по МП РТ 1560-2011 «Газоанализатор горючих газов Testo-316-Ex. Методика поверки», являющейся приложением к Руководству по эксплуатации и утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 05 декабря 2011 года.

Основные средства поверки приведены в таблице 3.

ПГС-ГСО № 3905-87 СН4-воздух с концентрацией (0,55±0,06) % объемной . доли; ПГС-ГСО № 3905-87 СН4-воздух с концентрацией (1,00±0,06) % объемной . доли; ПГС-ГСО № 4272-88 СН4-воздух с концентрацией (2,10±0,06) % объемной . доли;
