Государственный реестр средств измерений

Трансформаторы тока элегазовые ТРГ, 49201-12

49201-12
Трансформаторы тока элегазовые ТРГ (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых установках переменного тока на номинальное напряжение 110 или 220 кВ, частоты 50 Гц.
Документы
Карточка СИ
Номер в госреестре 49201-12
Наименование СИ Трансформаторы тока элегазовые
Обозначение типа СИ ТРГ
Изготовитель ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург
Год регистрации 2012
Срок свидетельства 02.03.2017
МПИ (интервал между поверками) 10 лет
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока элегазовые ТРГ (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых и закрытых установках переменного тока на номинальное напряжение 110 или 220 кВ, частоты 50 Гц.

Описание

По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой газонаполненный аппарат, главной изоляцией которого является элегаз (SF6) или смесь газов (SF6 + CF4).

В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки. На основании находится табличка технических данных, узел заземления.

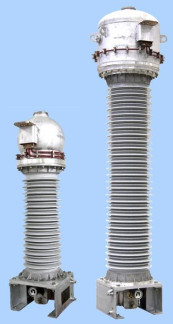

Внешний вид трансформатора представлен на рисунке 1.

Пломба со знаком поверки

Конструкция первичной обмотки позволяет получить различные коэффициенты трансформации. Изменение коэффициента трансформации заключается в перестановке перемычек на головной части трансформатора без нарушения его герметизации. Возможно исполнение трансформатора тока выполненного на один коэффициент трансформации (отсутствует узел переключения).

Вторичные обмотки намотаны на тороидальные магнитопроводы изготовленные из на-нокристаллического сплава (измерительные), из холоднокатаной анизотропной электротехнической стали (защитные) и располагаются внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции.

Трансформатор снабжен сигнализатором плотности газа, расположенным в основании. Сигнализатор плотности имеет устройство температурной компенсации, приводящее показания к температуре 20°С, и две пары контактов, замыкающихся при снижении плотности газа. Одна пара замыкается при снижении плотности до уровня предупредительной сигнализации, другая - до уровня аварийной сигнализации.

Защита трансформатора при повышении давления элегаза, которое может возникнуть при пробое внутренней изоляции, обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.

Трансформаторы тока могут выпускаться в двух модификациях, на номинальный класс напряжения 110 кВ или 220 кВ.

Категория исполнения по длине пути утечки внешней изоляции - по ГОСТ 9920.

Климатическое исполнение по ГОСТ 15150 - У1, ХЛ1*, УХЛ1*, ХЛ1

Технические характеристики

Таблица 1. Основные технические характеристики трансформаторов

Наименование параметра

Значение

ТРГ-110

ТРГ-220

1 Номинальное напряжение, кВ

110

220

2 Наибольшее рабочее напряжение, кВ

126

252

3 Испытательное напряжение промышленной частоты 1), кВ

230

440

4 Испытательное напряжение полного грозового импульса 1), кВ

450

900

5 Напряжение промышленной частоты, выдерживаемое трансформатором при давлении изолирующего газа, равном атмосферному, кВ

80

163

6 Длина пути утечки внешней изоляции, мм, не менее

2800

5700

7 Номинальная частота, Гц

50

50

8 Ряды номинальных первичных токов, А 2)

300-600-1200

500-1000-2000

300-600-1200

500-1000-2000

3000

9 Номинальный вторичный ток, А

1 или 5

1 или 5

10 Количество вторичных обмоток - (в соответствии с заказом)

до 6

до 6

11 Параметры тока короткого замыкания

Для трансформатора тока с переключением коэффициентов

трансформации:

Для наименьшего номинального первичного тока: Наибольший пик, кА

Односекундный ток термической стойкости, кА Трехсекундный ток термической стойкости, кА

80

31,5

18,2

Для прочих номинальных первичных токов: Наибольший пик, кА

102

Наименование параметра

Значение

ТРГ-110

ТРГ-220

Односекундный ток термической стойкости, кА Трехсекундный ток термической стойкости, кА

40

23

Для трансформатора тока без переключения коэффициентов трансформации:

Наибольший пик, кА

Односекундный ток термической стойкости, кА Трехсекундный ток термической стойкости, кА

160

63

40

12 Максимальная температура окружающего воздуха, °С

плюс 40

13 Минимальная температура окружающего воздуха по ГОСТ

15150-69, °С

для исполнения У1

для исполнения ХЛ1*

для исполнения УХЛ1*

для исполнения УХЛ1

минус 45

минус 55 минус 60

минус 45 минус 55

14 Максимальная допустимая утечка газа, % в год

0,5

15 Максимальная скорость ветра, м/с., при толщине стенки льда до 20 мм.

40

16 Тяжение проводов:

-    в горизонтальной плоскости по оси трансформатора, Н

-    в вертикальной плоскости вниз, Н

1000

1000

17 Масса трансформатора, кг

425

855

18 Уровень шума при работе, не более, дБА

80

19 Средний срок службы трансформатора тока, лет

40

20 Срок службы до среднего ремонта не менее, лет

20

21 Средняя наработка до отказа, ч

4,0х107

1) Испытательное напряжение промышленной частоты и напряжение полного грозового импульса даны для трансформатора в сухом состоянии и заполненного изолирующим газом до давления аварийной сигнализации.

’ Номинальный первичный ток конкретного трансформатора указан в паспорте.

Таблица 2 - Основные метрологические характеристики вторичных обмоток трансформаторов на напряжение 110кВ_

Назначе

ние

Номинальный вторичный ток, А

Номинальный первичный ток

Класс точности по ГОСТ 7746

Номинальная вторичная нагрузка, В А

Коэффициент безопасности приборов

Номинальная предельная кратность

1

2

3

4

5

6

7

Коммер

ческий

учет

1 или 5

Значения номинальных первичных токов в соответствии с ГОСТ 7746. Минимальный первичный ток 300 А, максимальный первичный ток 2000 А.

0,2S,

0,5S

до 50

не более 10

-

Коммерческий учет или измерение

1 или 5

Значения номинальных первичных токов в соответствии с ГОСТ 7746. Минимальный первичный ток 300 А, максимальный первичный ток 2000 А.

0,2S,

0,5S,

0,2,

0,5

1,0

до 50

не более 10

-

1

2

3

4

5

6

7

Защита

1 или 5

Значения номинальных первичных токов в соответствии с ГОСТ 7746. Минимальный первичный ток 300 А, Максимальный первичный ток 2000А.

5Р,

10Р,

5PR,

10PR

до 60

-

не менее 20

Таблица 3 - Основные метрологические характеристики вторичных обмоток трансформаторов на напряжение 220кВ_

Назначение

Номинальный вторичный ток, А

Номинальный первичный ток

Класс точности по ГОСТ 7746

Номи

нальная

вторичная

нагрузка,

ВА

Коэффи

циент

безопас

ности

приборов

Номинальная предельная кратность

Коммерческий учет

1 или 5

Значения номинальных первичных токов в соответствии с ГОСТ 7746. Минимальный первичный ток 300 А, максимальный первичный ток 3000А.

0,2S,

0,5S

до 50

не более 10

-

Коммерческий учет или измерение

1 или 5

Значения номинальных первичных токов в соответствии с ГОСТ 7746. Минимальный первичный ток 300 А, максимальный первичный ток 3000А.

0,2S,

0,5S,

0,2,

0,5

до 50

не более 10

-

Защита

1 или 5

Значения номинальных первичных токов в соответствии с ГОСТ 7746. Минимальный первичный ток 300 А, Максимальный первичный ток 3000А.

5Р,

10Р,

5PR,

10PR

до 50

-

не менее 20

Примечания к таблицам 2 и 3

1    По требованию потребителя могут быть изготовлены трансформаторы с другим рядом номинальных первичных токов; другими нагрузками, коэффициентами трансформации, номинальной предельной кратностью.

2    Количество вторичных обмоток и конкретные их технические характеристики устанавливаются в соответствии с заказом и указываются в паспорте на трансформатор.

3    Вторичная обмотка для измерений имеет вывод от половинного числа витков обмотки. При использовании этого вывода коэффициент трансформации уменьшается в два раза, погрешности измерения соответствуют нормируемым для класса точности 0,5 по ГОСТ 7746.

4    По требованию могут нормироваться погрешности вторичной обмотки для коммерческого учета в диапазоне токов от 0,1 % до 1 % и от 120 % до 200 % номинального значения.

5    Поставка трансформатора осуществляется с возможностью пломбирования выводов одной вторичной обмотки для коммерческого учета.

6    По требованию потребителя могут быть изготовлены трансформаторы, укомплектованные вторичными обмотками для защиты класса точности 5PR или 10PR (МЭК 60044-1).

Знак утверждения типа

наносится фотохимическим или иным обеспечивающим его сохранность в течение срока службы трансформатора способом на табличку технических данных и на паспорт трансформатора.

Комплектность

Таблица 4 - Комплектность

№№

п/п

Наименование

Обозначение

Количество

1

Трансформатор тока элегазовый

ТРГ-110

ТРГ-220

1

2

Одиночный комплект запчастей, инструмента и принадлежностей

0БП.433.854

0БП.438.437

1

3

Паспорт

1БП.769.001 ПС

1БП.769.002 ПС

1

4

Руководство по эксплуатации

1БП.769.001 РЭ

1БП.769.001 РЭ

1

5

Ведомость комплектации

1БП.769.001 Д1

1БП.769.002 Д1

1

6

Баллон с элегазом

1

Поверка

осуществляется по ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки"

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации 1БП.769.001 РЭ.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока элегазовым ТРГ

ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия»

1БП.769.001 ТУ Трансформаторы тока элегазовые ТРГ. Технические условия

Рекомендации к применению

осуществление торговли и товарообменных операций.
