Комплексы измерительные эталонные ОНИКС-2Э, 49203-12

Назначение

Комплексы измерительные эталонные ОНИКС-2Э (далее - комплексы) предназначены для:

а)    первичной поверки до ввода в эксплуатацию измерителей прочности ударно-импульсных «Оникс-2» и рабочих эквивалентных мер прочности;

б)    периодической поверки измерителей прочности ударно-импульсных «Оникс-2» и рабочих эквивалентных мер прочности.

Описание

Комплексы состоят из эталонного измерителя прочности ударно-импульсного (далее -прибора) и комплекта эталонных эквивалентных мер прочности ЭМП (далее - мер). Прибор состоит из: электронного блока с дисплеем и клавиатурой; датчика-склерометра (далее - датчик). Комплект мер состоит из трёх эталонных эквивалентных мер прочности ЭМП (Регистрационный номер в Реестре СИ РФ № 48514-11): ЭМП-1Э из полиуретана; ЭМП-2Э из оргстекла; ЭМП-3Э из алюминия. Меры имеют прямоугольную форму с двумя рабочими (противоположными) поверхностями.

Для выполнения измерений необходимо установить датчик прибора на рабочую поверхность меры и нанести удар. При ударе преобразователь датчика вырабатывает сигнал, который регистрируется, обрабатывается и преобразуется в значение прочности электронным блоком прибора.

Принцип работы комплексов основан на корреляционной зависимости между физикомеханическими свойствами материала мер (прочность, плотность, твёрдость) и параметрами ударного импульса с передачей единицы прочности измерителям прочности ударноимпульсным «Оникс-2» и рабочим эквивалентным мерам прочности путём сличения показаний приборов с номинальными значениями прочности мер.

Программное обеспечение реализовано на микросхеме Flash-микроконтроллера с защитой от считывания и перезаписи: тип микроконтроллера AT91SAM7С256 фирмы "Atmel" (США). Управляющая программа микроконтроллера реализует алгоритм:

а)    оцифровки сигнала с датчика - склерометра;

б)    определения и обработки параметров ударного импульса;

в)    пересчёт параметров ударного импульса в прочность.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Программное обеспечение не влияет на метрологические характеристики. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "C".

Относительное отличие тестовых результатов вычислений от опорных (5) не превышает

0,001.

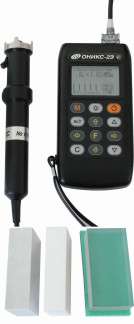

Фотографии общего вида и места пломбирования представлены на рисунках 1 - 3.

Место пломбирования от несанкционированного доступа расположено в батарейном отсеке электронного блока на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке

Технические характеристики

Диапазон измерения прочности, МПа...........................................

... от 1 до 100

.............± 4,0

......2,5 ± 0,5

.......... 0,2

... 151x81x32 .... 030x165

.............0,5

.......... 6000

............ 10

..........20 ± 5

...............80

от 84 до 106,7

Пределы допускаемой относительной погрешности измерения

прочности, %................................................................................................

Питание от двух аккумуляторов типа АА с напряжением, В...............

Потребляемая мощность, Вт, не более...........................................

Габаритные размеры (длина х ширина х высота), мм, не более:

-    электронного блока ................................................................

-    датчика-склерометра...............................................................

Масса, кг, не более....................................................................

Средняя наработка на отказ, ч, не менее........................................

Средний срок службы, лет, не менее..............................................

Климатические условия применения:

-    рабочий диапазон температур окружающего воздуха, °С.................

-    относительная влажность воздуха, % при +20 °С, не более...............

-    атмосферное давление, кПа......................................................

Знак утверждения типа

наносится наклейкой таблички на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации НКИП.408213.100 РЭ

Комплектность

Поверка

осуществляется по методике поверки, изложенной в разделе 6 Руководства по эксплуатации НКИП 408213.100 РЭ, утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в 2011 году. Основные средства поверки:

Меры эталонные эквивалентные прочности ЭМП (Регистрационный номер в Реестре СИ РФ № 48514-11), пределы допускаемой абсолютной погрешности измерения скорости распространения УЗ импульсов не более: ±35 м/с для ЭМП-1Э; ± 54 м/с для ЭМП-2Э; ± 126 м/с для ЭМП-3Э.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделах 5 и 6 Руководства по эксплуатации НКИП.408213.100 РЭ «Комплекс измерительный эталонный ОНИКС-2Э. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам измерительным эталонным ОНИКС-2Э

1    МИ 2055-90 ГСИ. «Государственная поверочная схема для средств измерений скорости распространения продольных ультразвуковых волн в твёрдых средах».

2    ТУ 4276-024-7453096769-2011 «Комплекс измерительный эталонный ОНИКС-2Э. Технические условия».

3    НКИП.408213.100 РЭ «Комплекс измерительный эталонный ОНИКС-2Э. Руководство по эксплуатации».

Рекомендации к применению

Выполнение работ или оказание услуг по обеспечению единства измерений.
