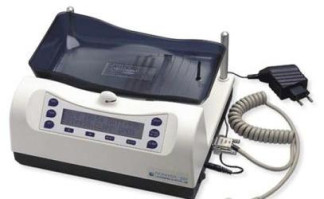

Весы-помешиватели медицинские Ljungberg&Kogel AB BM323 и Ljungberg&Kogel AB BM330, 49204-12

Назначение

Весы-помешиватели медицинские Ljungberg&Kogel AB BM323 и Ljungberg&Kogel AB BM330 (далее - весы-помешиватели) предназначены для измерения массы донорской крови.

Описание

Принцип действия весов-помешивателей основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений. Результаты измерений отображаются в миллилитрах.

Весы-помешиватели состоят из весоизмерительного датчика, индикатора, грузоприемного и грузопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы, держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.

Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.

Весы-помешиватели оснащены следующими устройствами:

-    полуавтоматическим устройством выборки массы тары;

-    полуавтоматическим устройством юстировки чувствительности;

-    устройством для перемешивания донорской крови, собранной в полимерный контейнер.

Весы-помешиватели реализуют следующие функции:

-    одновременный сбор и перемешивание крови в помещенный на лоток полимерный контейнер;

-    хранение данных;

-    регулируемые уровни сигнализации минимального и максимального потока и времени сбора крови;

-    функция программируемой регистрации данных;

-    автоматическая остановка сбора крови.

Весы-помешиватели AB BM330 оснащены интерфейсом RS232 для подключения: персонального компьютера, считывателя штрих-кода для быстрой регистрации донора, полимерного контейнера и других данных; интерфейсом RS485 для подключения локальной сети с целью передачи регистрационных данных и данных по сбору крови в центральный компьютер.

Для защиты от несанкционированного доступа корпус весов-помешивателей пломбируется пломбой-наклейкой поверителя в соответствии со схемой, приведенной на рисунке 2.

Верхняя ыхюь корпуса бесов ПломДо-намейсо

Hjxhw часть корпуса Лига?

Рисунок 2 - Схема пломбирования от несанкционированного доступа Маркировка весов-помешивателей содержит следующие сведения: торговая марка/товарный знак изготовителя; обозначение весов; серийный номер весов; год изготовления; информационные обозначения; знак утверждения типа.

Программное обеспечение

В весах-помешивателях медицинских Ljungberg&Kogel AB BM323 используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, обработке и представлению измерительной информации.

В весах-помешивателях медицинских Ljungberg&Kogel AB BM330 используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, обработке, хранению, передаче и представлению измерительной информации.

Таблица 1 - Идентификационные данные ПО

Идентификация программы осуществляется путем просмотра номера версии программного обеспечения    во время прохождения теста после включения весов-помешивателей.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 для весов-помешивателей медицинских Ljungberg&Kogel AB BM323 без интерфейса связи.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 для весов-помешивателей медицинских Ljungberg&Kogel AB BM330, оснащенных интерфейсом связи.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

1.    Максимальный объем собранной крови, мл..........................................................999

2.    Действительная цена деления шкалы, мл...............................................................................1

3.    Пределы допускаемой относительной погрешности весов-помешивателей, %...................................±1

4.    Диапазон устройства выборки массы тары, г..............................................................от 0 до 600

5.    Условия эксплуатации:

-    рабочий температурный диапазон (Tmin, Tmax), °С .........................................+ 10, + 40

-    относительная влажность воздуха (без конденсации), %...............................от 30 до 95

6.    Условия хранения и транспортирования:

-    температурный диапазон (Tmin, Tmax), °С ............................................... минус 40, + 70

-    относительная влажность воздуха (без конденсации), %...............................от 30 до 95

7.    Габаритные размеры, не более:

-    длина, мм...........................................................................................................................150

-    ширина, мм........................................................................................................................235

-    высота, мм..........................................................................................................................290

7.    Масса, включая аккумулятор, кг, не более............................................................................... 4,8

8.    Потребляемая мощность, В-А , не более .................................................................................. 10

9.    Параметры электропитания:

1)    от сети переменного тока (через адаптер):

-    напряжением, В.........................................................................................................230 ± 23

-    частотой, Гц...................................................................................................................50 ± 1

2)    автономное от аккумуляторной батареи напряжением, В............ .......................6,0 ± 0,1

10.    Вероятность безотказной работы за 2000 ч ......................................................................... 0,92

11.    Средний срок службы весов, лет ............................................................................................... 8

Знак утверждения типа

Знак утверждения типа наносится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по методике поверке МП 2301-0117-2011 «Весы-помешиватели медицинские Ljungberg&kogel AB BM323 и Ljungberg&kogel AB BM330. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 18.11.2011 г.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений

приведены в документе «Весы-помешиватели медицинские Ljungberg&kogel AB BM323 и Ljungberg&kogel AB BM330. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам-помешивателям медицинским

1.    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений

массы.

2.    Техническая документация изготовителя.

Рекомендации к применению

осуществление деятельности в области здравоохранения.

Заявитель

ООО «Медицинская компания»
