Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25, 49207-12

Назначение

Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25 (далее - установка) предназначена для измерений рабочей частоты измерителей скорости радиолокационных и воспроизведения синусоидальных сигналов с частотами, соответствующими доплеровским сдвигам рабочей частоты.

Описание

Принцип действия установки при измерении рабочей частоты основан на методе прямых измерений частоты электромагнитных колебаний с помощью анализатора спектра и антенны измерительной рупорной.

Принцип действия установки при воспроизведении синусоидальных сигналов с частотами, соответствующими доплеровским сдвигам рабочей частоты, заключается в приеме излученного измерителем скорости сигнала, его частотной модуляции и переизлучении.

Конструктивно установка состоит из безэховой камеры, генератора сигналов сложной формы AFG 3022, антенны измерительной рупорной П6-69, анализатора спектра R&S FSP40.

В безэховой камере с одной стороны расположен координатный столик с ложементом, позволяющим фиксировать поверяемый измеритель скорости, с другой стороны - модулятор, приемная и передающая антенны. Антенны ориентированы на поверяемый измеритель скорости и закрыты радиопрозрачной крышкой из пластика. На боковой поверхности безэховой камеры расположены разъемы для подключения кабеля питания и генератора сигналов сложной формы AFG 3022.

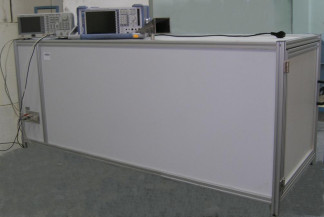

Внешний вид установки показан на рисунке 1.

Место пломбировки от несанкционированного доступа обозначено стрелкой на схеме, приведенной на рисунке 2.

Метрологические и технические характеристики установки приведены в таблице 1. Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации МГФК. 411723.002 РЭ методом компьютерной графики и на боковую панель безэховой камеры в виде наклейки.

Комплектность

В комплект поставки установки входят:

-    генератор сигналов сложной формы AFG 3022, зав. № С032094 - 1 шт.;

-    анализатором спектра R&S FSP40, зав. №100350 - 1 шт.;

-    антенна измерительная рупорная П6-69, зав. № 139 - 1 шт.;

-    безэховая камера с встроенными антеннами и модулятором - 1 шт.;

-    руководство по эксплуатации МГФК. 411723.002 РЭ - 1 шт.;

-    паспорт МГФК. 411723.002 ПС - 1 шт.;

-    методика поверки МГФК. 411723.002 МП - 1 шт.

Поверка

Осуществляется в соответствии с документом «Инструкция. Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25. Методика поверки. МГФК. 411723.002 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в декабре 2011 г.

Основные средства поверки:

частотомер электронно-счетный вычислительный Ч3-64 (Регистрационный № 913583), диапазон измерений от 0,005 Гц до 1,5 ГГц, пределы допускаемой относительной погрешности измерений ± 1-10" ;

генератор сигналов E8257D (Регистрационный № 36419-07), диапазон частот воспроизводимых сигналов от 250 Гц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты сигналов ± 1-10" ;

антенна измерительная рупорная П6-69 (Регистрационный номер 32117-06), диапазон рабочих частот от 17,44 до 40 ГГц, коэффициент калибровки от 35 до 46 дБ, пределы допускаемой относительной погрешности эффективной поверхности и коэффициента калибровки ± 2 дБ.

Сведения о методах измерений

Установка для поверки измерителей скорости движения транспортных средств радиолокационных П1-25. Руководство по эксплуатации МГФК. 411723.002 РЭ.

Нормативные и технические документы, устанавливающие требования к установке для поверки измерителей скорости движения транспортных средств радиолокационных П1-25

1    ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытаний».

2    ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».

Рекомендации к применению

Для поверки измерителей скорости движения транспортных средств радиолокационных.
