Установки радиометрические поверхностного загрязнения РЗС-01И, 49211-12

Назначение

Установки радиометрические поверхностного загрязнения РЗС-01И (далее РЗС-01И) предназначены для измерения плотностей потока бета- и альфа-частиц.

Описание

Принцип действия и метод измерения РЗС-01 И основан на преобразовании счетчиками Гейгера-Мюллера потока бета-частиц в электрические импульсы, поступающие в блок обработки. Поток альфа-частиц, попадая на сцинтиллятор ZnS(Ag) вызывают в нём световые вспышки, преобразуемые фотоэлектронным умножителем в электрические импульсы, поступающие в блок обработки.

Блок обработки преобразует среднюю скорость счета импульсов в плотность потока бета или альфа-частиц, сравнивает её с установленным пороговым уровнем и выдаёт сигнал о превышении или не превышении измеренной плотности потока с установленным пороговым уровнем.

РЗС-01И имеет: шестьдесят семь измерительных каналов объединённых в девятнадцать блоков детектирования БДЗБ, стационарно смонтированных на специальной стойке и обеспечивающих измерение и контроль загрязненности бета-активными радионуклидами девятнадцати участков тела человека; один измерительный канал, к которому подключается выносной блок детектирования УДЗА-10П обеспечивающий измерение и контроль загрязнённости альфа-активными радионуклидами; два измерительных канала объединенных в один стационарный блок детектирования БДФГ обеспечивающий измерение внешнего гамма-фона в месте расположения РЗС-01 И.

Конструктивно РЗС-01И выполнена в виде стойки для прохода персонала. РЗС-01И позволяет контролировать загрязненность проходящего через неё персонала бета и альфа-активными нуклидами и запрещать или разрешать проход в зависимости от уровня загрязнённости.

Общий вид РЗС-01И и расположение мест для нанесения оттисков клейм поверителя показаны на рисунках 1 и 2.

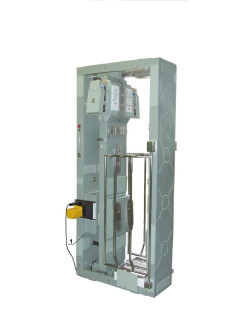

1 - Пломба с оттиском клейма поверителя Рисунок 1 - Общий вид установки РЗС-01И (вид спереди)

1 - Пломба с оттиском клейма поверителя Рисунок 2 - Общий вид установки РЗС-01И (вид сзади)

Программное обеспечение

Программное обеспечение РЗС-01И не является встроенным, и выполняет следующие функции:

-    настройка параметров подключения РЗС-01И к локальной сети;

-    передача результатов измерения и контроля из РЗС-01И в локальную сеть;

-    передача сигналов управления из локальной сети в РЗС-01И;

-    диагностика правильности передачи данных.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение не оказывает влияния на метрологические характеристики РЗС-01И. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «В» в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерений плотности потока бета-частиц

1 2

(в диапазоне энергий бета-частиц от 0,15 до 2,5 МэВ), мин - см - ...........................5 - 25000

Пределы допускаемой основной относительной погрешности измерений плотности потока бета-частиц при доверительной вероятности 0,95

-1 -2

(где, Ф - измеренная плотность потока бета-частиц,-мин " *см " ), %................± (20 + 250/Ф)

Диапазон измерений плотности потока альфа-частиц

-1 -2

(в диапазоне энергий альфа-частиц от 4,13 до 5,15 МэВ), мин " см " ..................0,25 - 10000

Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц при доверительной вероятности 0,95

-1 -2

(в диапазоне измерений от 0,25 до 1-мин - *см - ), %............................................................± 25

-1 -2

(в диапазоне измерений от 1 до 10000 мин - *см - ), %.........................................................± 20

Предел допускаемой дополнительной относительной погрешности измерений

при изменении напряжения питания 220 В в пределах от 90 до 242 В, %...........................± 5

Время установления рабочего режима, мин, не более................................................10

Время непрерывной работы, ч, не менее......................................................................24

Нестабильность показаний за время непрерывной работы

24 часа, %, не более...........................................................................................................7

Рабочий диапазон температур, °С.....................................................................+ 5.+ 50

Питание от сети переменного тока:

напряжение, В................................................................................................................220

частотой, Гц...............................................................................................................50 ± 1

Потребляемая мощность, В^А, не более......................................................................200

Наработка на отказ, ч, не менее...............................................................................20000

Назначенный срок службы до капитального ремонта, лет.........................................10

Габаритные размеры, мм, не более........................................................2160 х 936 х 720

Масса, кг, не более........................................................................................................235

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта еМ1.287.027 ПС типографским способом и на изделие методом фотохимии на табличку.

Номер свидетельства об утверждении типа РЗС-01И и номер Государственного Реестра СИ указаны в еМ1.287.027 ПС.

Комплектность

В комплект поставки РЗС-01И входят:

-    установка радиометрическая поверхностного

загрязнения РЗС-01И еМ1.287.027, шт.......................................................................................1

-    устройство детектирования УДЗА-10П ЖШ2.328.941, шт....................................................1

-    комплект ЗИП согласно ведомости еМ1.287.027 ЗИ, шт........................................................1

-    комплект монтажных частей еМ8.687.009, шт........................................................................1

-    комплект эксплуатационной документации

согласно ведомости еМ1.287.027 ВЭ, шт...................................................................................1

Поверка

осуществляется по еМ1.287.027 РЭ, раздел 5 (Методы и средства поверки), утвержденным ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2011 г.

Перечень основного оборудования, необходимого для поверки РЗС-01И:

-    источники альфа-излучения с радионуклидом плутоний-239 типа 1П9-400, 6П9-402 и 6П9-404,

-    источники бета-излучения с радионуклидом стронций-90+иттрий-90 типа 4С0-212, 4С0-214 и 4С0-534.

Нормативные и технические характеристики, устанавливающие требования к установкам радиометрическим поверхностного загрязнения РЗС-01И

1.    Установка радиометрическая поверхностного загрязнения РЗС-01И. Технические условия еМ1.287.027 ТУ.

2.    ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия» - в части номенклатуры параметров и методов их проверки.

3.    ГОСТ 27452-87 «Аппаратура контроля радиационной безопасности на атомных станциях. Общие технические требования» - в части стойкости и прочности при внешних воздействиях и методов испытаний.

Сведения о методах измерений

Методы измерения - прямой и косвенный, приведены в руководстве по эксплуатации еМ1.287.027 РЭ.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды и выполнения работ по обеспечению безопасных условий и охраны труда (в составе аппаратуры контроля радиационной безопасности на атомных электростанциях и других ядерных и радиационноопасных объектах для контроля и измерения уровней загрязненности бета- и альфа-активными нуклидами кожных покровов или спецодежды обслуживающего персонала, а также для сигнализации превышения или непревышения установленных пороговых уровней загрязненности).
