Установки радиометрические УДИ-304Б, 49213-12

Назначение

Установки радиометрические УДИ-304Б (далее - установки) предназначены для мерения объёмной активности гамма-излучающих радионуклидов йода

Описание

Установки выпускается в двух (стационарном и мобильном) исполнениях:

-    установки радиометрические УДИ-304Б ПБАВ.412123.006;

-    установки радиометрические УДИ-304Б (мобильные) ПБАВ.412123.006-01.

Установка в мобильном исполнении включает в себя дополнительно блок насосный типа БН-01.

В состав установки входят основной (измерительный) и компенсационный блоки детектирования, вихревой расходомер, сорбционная ловушка, аналого-цифровой преобразователь (АЦП) и процессорный модуль.

На передней панели установки размещены: четырёхстрочный жидкокристаллический индикатор (ЖКИ) для отображения информации, единичные цветные индикаторы красного, желтого и зеленого цветов, сирена, кнопка «ВЫКЛ ЗВУКА» для отключения звуковой сигнализации.

На левой боковой панели (если установка расположена передней панелью к смотрящему) расположены разъёмы питания и интерфейсов, а также разъём для подключения блока аварийной сигнализации БАС и выходы «сухого контакта».

Сорбционная ловушка с входным патрубком для исследуемого воздуха размещена на верхней крышке установки. Выходной патрубок для воздуха расположен на правой боковой панели.

Установка может работать с насосным блоком БН-01, на который она устанавливается. Насосный блок БН-01 соединяется с установкой с помощью шланга ФВКМ.302645.006 для объединения воздушных магистралей, при этом выход воздуха установки соединяется с входом воздуха насосного блока БН-01. Питание насосный блок БН-01 получает по кабелю питания ФВКМ.685631.138 от установки через разъём «К НАСОСУ», который расположен на левой боковой панели.

сорбционной ловушкой расположен сцинтилляционный детектор. Осевшие на сорбент радионуклиды йода испускают гамма-кванты, которые вызывают излучение сцинтиллятором света, причем излучаемое количество фотонов приблизительно пропорционально энергии, поглощенной сцинтиллятором. Вспышки света преобразуются в фотоприемнике в электрические импульсы, которые поступают на один из входов двухвходового 1024 канального АЦП и далее в процессор, вырабатывающий спектральные характеристики гамма-квантов, испускаемых радионуклидами.

Для уменьшения погрешности измерений, обусловленной влиянием внешнего гамма-излучения, в состав установки введен дополнительный компенсационный канал, причем детекторы измерительного и компенсационного каналов расположены в одинаковых свинцовых экранах. Остаток внешнего гамма-фона, не поглощенный экраном, измеряется компенсационным детектором, который подключен ко второму входу АЦП. При расчетах показания компенсационного детектора вычитаются. Объемный расход воздуха измеряется с помощью встроенного вихревого расходомера.

Полученные спектры и данные о расходе и объёме воздуха обрабатываются процессором. Результаты расчета выводятся на ЖКИ в соответствии с настройками, произведенными в программе «Конфигуратор».

Далее проводится сравнение полученных данных с пороговыми уставками, определяемыми пользователем при настройке установки. В случае превышения уставки первого уровня (предупредительной) включается световая индикация в виде желтого сигнала и звуковой сигнал, при превышении уставки второго уровня (аварийной) - красный сигнал и звуковой сигнал. Звуковой сигнал можно отключить нажатием кнопки «ВЫКЛ ЗВУКА».

На ЖКИ выводится информация о численных значениях измеряемых величин (объёмной активности и активности в сорбционной ловушке) для соответствующих радионуклидов. Перечень отображаемых на экране параметров настраивается посредством программы «Конфигуратор». Для каждого изотопа предусмотрены две пороговые уставки: предупредительная (уставки первого уровня) и аварийная (уставка второго уровня). Если уставка превышена, то на ЖКИ перед значением объёмной активности выводится символ I или II в зависимости от того, какая уставка превышена. Сигналы тревоги дублируются на блок аварийной сигнализации БАС, если он подключен. Кроме перечисленных выше изотопов йода рассчитывается также суммарная активность всех четырех изотопов, её значение не выводится на ЖКИ, но доступно через интерфейсы.

Для управления внешними устройствами установка имеет «сухой контакт», представляющий собой «перекидной» контакт реле. Для управления «сухим контактом» также предусмотрены четыре уставки для различных изотопов йода. При превышении уставки «сухого контакта» он переключается.

Измеренные значения записываются в энергонезависимую память, формируя архив измерений, который при необходимости можно считать с использованием программы «Конфигуратор» или программного обеспечения системы радиационного контроля верхнего уровня, организованном на базе интерфейса ModBus. Общий объём памяти рассчитан более чем на 3000 измерений.

Программное обеспечение

Программное обеспечения (ПО) установки состоит из двух ПО:

-    встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора установки с градуировочными коэффициентами и константами, записанными в энергонезависимую память установки.

-    прикладного (автономного) программного обеспечения «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей измерительной информации с установки и записи параметров и констант в энергонезависимую память установки при градуировке и поверке.

Метрологически значимой частью ПО установки УДИ-304Б является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память установки.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Идентификационные данные программного обеспечения в соответствии с таблицей 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — А.

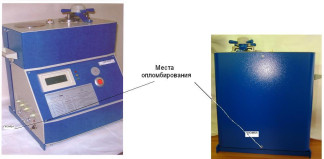

Общий вид установки представлен на рисунке 1.

Все технические средства, входящие в состав установки, опломбированы от несанкционированного доступа в соответствии с конструкторской документацией ПБАВ.412123.006. Места пломбирования приведены на рисунке 1.

Технические характеристики

Диапазон энергий регистрируемых гамма-квантов    от 150 до 3000 кэВ

Диапазон измерений объёмной активности радионуклидов йода:

-    по методу «накопления» за 6 ч    от 0,1 до 1,0-105 Бк/м3

-    по методу «наблюдения»    от 3,7 до 3,7-105 Бк/м3

Предел допускаемой основной относительной погрешности измерений объёмной активности радионуклидов йода    ±30 %.

Максимальное значение собственной фоновой объёмной активности установки

Объёмный расход воздуха через ловушку

3,7 Бк/м3

от 20 до 40 л/мин

±10 %

не более 15 мин не менее 24 ч не более ±15 %

75 ВА 300 ВА

Пределы допускаемой относительной погрешности измерений объёмного расхода воздуха

Время установления рабочего режима

Время непрерывной работы

Нестабильность показаний за 24 ч непрерывной работы Потребляемая установкой мощность от сети переменного тока частотой (50±2,5) Гц напряжением220^33 В:

-    без насосного блока

-    с насосным блоком БН-01

Г абаритные размеры (длина х ширина х высота):

(460х340х490) мм (480х420х990) мм

не более 40 кг не более 60 кг

от минус 10 до +50°С до 98 при 35 °С от 84 до 106,7 кПа не менее 20000 ч не менее 10 лет

-    установка УДИ-304Б

-    УДИ-304Б (мобильная)

Масса установки:

-    установка УДИ-304Б

-    УДИ-304Б (мобильная)

Рабочие условия эксплуатации:

-    температура окружающего воздуха

-    относительная влажность окружающего воздуха

-    атмосферное давление Средняя наработка до отказа Средний срок службы до капитального ремонта

Знак утверждения типа

Знак утверждения типа наносится фотоспособом на табличку, закрепленную на корпус установки, и типографским способом на титульные листы руководства по эксплуатации ПБАВ.412123.006 РЭ и паспорта ПБАВ.412123.006 ПС.

Комплектность

В комплект поставки установки входят технические средства и эксплуатационная документация, указанные в таблице 2.

Таблица 2 - Комплект поставки установки УДИ-304Б_

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ПБАВ.412123.006 РЭ, утверждённым ГЦИ СИ ФБУ «ЦСМ Московской области» 30 декабря 2011 г.

Основное поверочное оборудование:

-    источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-Р на основе 137Cs и 60Co - рабочие эталоны 2 разряда, активностью 6000 Бк, погрешность

±6 %;

-    источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-Р

137

на основе Cs - рабочий эталон 2 разряда активностью 1000 Бк, погрешность ±6 %;

-    счетчик газа СГБ типоразмера G4-1 по ГОСТ Р 50818-95. Пределы погрешности измерений ±1,5 % при расходе газа от 0,4 до 6 м /ч;

-    контрольный источник ОИСН-22-9 из комплекта поставки;

-    ПЭВМ с программным обеспечением «Конфигуратор» ФВКМ.001005-07;

-    блок насосный БН-01 или другое устройство прокачки, обеспечивающее расход воздуха от 20 до 40 л/мин;

-    сорбционная ловушка с чистым фильтрующим материалом;

-    соединительный шланг для подключения счетчика газа;

-    секундомер. Класс точности 2.

Сведения о методах измерений

Сведения о методиках/методах измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ПБАВ.412123.006РЭ.

Нормативные и технические документы, устанавливающие требования к установкам радиометрическим УДИ-304Б

1.    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

2.    ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

3.    ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

4.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5.    НП-031-01 Нормы проектирования сейсмостойких атомных станций.

Рекомендации к применению

Установки применяются при:

-    осуществлении деятельности в области охраны окружающей среды;

-    осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    выполнении работ по обеспечению безопасных условий и охраны труда;

-    осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
