Установки для измерения объемной активности радиоактивных аэрозолей УДА-304АБ, 49215-12

Назначение

Установки для измерения объемной активности радиоактивных аэрозолей УДА-304 АБ (далее - установки) предназначены для:

-    непрерывных измерений объёмной активности радиоактивных аэрозолей, обусловленной техногенными альфа - и бета - излучающими нуклидами;

222

-    индикации эквивалентной равновесной объёмной активности Rn в воздухе помещений.

Описание

Установки являются функционально и конструктивно законченными устройствами. Воздух поступает из контролируемой зоны (рабочего места или вентиляционной системы) через входной патрубок, расположенный на верхней части защитной передней крышки установки, и проходит через рабочую зону ленточного фильтра шириной 50 мм. Далее через перфорированный столик, на котором лежит фильтр, воздух поступает на вихревой расходомер и через выходной патрубок к насосу. Установка измеряет расход и прокачанный объём воздуха. Над рабочей зоной фильтра расположен детектор с коллиматором и предусилитель. Альфа - и бета - частицы, которые испускают осевшие на фильтре частицы аэрозоля, пролетая через детектор, формируют электрические импульсы. Амплитуда альфа - частиц пропорциональна энергии частиц. Сигнал с предусилителя подается на один из входов двухвходового 1024 канального аналого-цифрового преобразователя (АЦП). Таким образом, можно получить информацию об энергетическом спектре альфа - частиц на фильтре. В качестве информации для расчета суммарной объёмной активности бета - излучающих техногенных радионуклидов

используется суммарное количество импульсов в энергетическом диапазоне регистрации бета

222

-излучения. Индицируемое значение объёмной активности Rn является расчетным значением по данным регистрируемого альфа - излучения дочерних продуктов распада 222Rn (218Po,

214    222 214 • 214

Pb). Регистрация бета - излучающих дочерних продуктов распада Rn ( Bi, Po) осуществляется в сумме с техногенными бета - излучающими радионуклидами.

Измеренные значения записываются в энергонезависимую память установки, формируя архив измерений, который при необходимости можно считать с использованием программы «Конфигуратор» или программного обеспечения внешней ПЭВМ. Общий объём памяти рассчитан на 3000 измерений.

Установки могут работать с насосным блоком БН-01 или штатными устройствами внешнего пробоотбора.

В случае превышения уставки первого уровня включается световая и звуковая сигнализация. Сигналы тревоги дублируются на блок аварийной сигнализации БАС при его подключении. При этом наличие «сухого контакта» позволяет производить включение/выключение внешнего управляющего устройства при его подключении.

Установки выпускается в двух (стационарном и мобильном) исполнениях:

-    установки для измерения объемной активности радиоактивных аэрозолей УДА-304АБ ПБАВ.412123.005;

-    установки для измерения объемной активности радиоактивных аэрозолей УДА-304АБ (мобильная) ПБАВ.412123.005-01.

Установка в мобильном исполнении включает в себя дополнительно блок насосный типа БН-01.

Программное обеспечение

Программное обеспечение (ПО) установки состоит из двух программ:

-    встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора установки с градуировочными коэффициентами и константами, записанными в энергонезависимую память установки.

-    прикладного (автономного) программного обеспечения «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей измерительной информации с установки и записи параметров и констант в энергонезависимую память установки при градуировке и поверке.

Метрологически значимой частью ПО установки УДА-304АБ является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память установки.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Идентификационные данные двух ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — А.

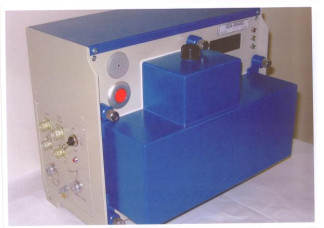

Общий вид установки в основном исполнении и место пломбирования установки представлены на рисунке 1.

Энергетический диапазон регистрации альфа-излучения Энергетический диапазон регистрации бета- излучения Диапазон измерений объёмной активности радиоактивных аэрозолей, обусловленной техногенными:

-    альфа-излучающими нуклидами

-    бета-излучающими нуклидами

Диапазон индикации эквивалентной равновесной

222

объёмной активности Rn

Коэффициент чувствительности для частиц регистрируемых энергий:

239

-    альфа-излучения по Pu

-    бета-излучения по 90Sr (90Y)

Пределы допускаемой основной относительной погрешности измерений:

1)    объёмной активности радиоактивных аэрозолей, обусловленной техногенными альфа-излучающими нуклидами:

2    3

-    в диапазоне измерений от 1,0-10- до 1,0 Бк/м

5    3

-    в диапазоне измерений от 1,0 до 2,0-10 Бк/м

2)    объёмной активности радиоактивных аэрозолей, обусловленной техногенными бета-излучающими нуклидами:

1    3

-    в диапазоне измерений от 1,0-10" до 10 Бк/м

-    в диапазоне измерений от 10 до 1,0-106 Бк/м3 Собственный фон установки не превышает:

-    по альфа-каналу

-    по бета-каналу

Время установления рабочего режима при постоянных внешних условиях

Нестабильность показаний установки за 24 ч непрерывной работы Объёмный расход прокачанного через фильтр воздуха Пределы допускаемой основной относительной погрешности измерений объёмного расхода прокачанного через фильтр воздуха Пределы допускаемой дополнительной погрешности измерений объёмной активности радиоактивных аэрозолей:

-    при отклонении температуры окружающего воздуха от нормальных условий до предельных рабочих значений

-    при повышении влажности окружающего воздуха до 98 % при +35 °С

Электропитание установки осуществляется от однофазной сети переменного тока:

-    напряжением

-    частотой

Мощность, потребляемая установкой

Мощность, потребляемая установкой с дополнительным устройством

Рабочие условия эксплуатации в воздушной среде:

-    диапазон рабочих температур.....................................

-    предельное значение относительной влажности

-    атмосферное давление в диапазоне от 3000 до 8000 кэВ от 100 до 3000 кэВ

от 1,0-10-2 до 2,0-105 Бк/м3 от 1,0-10-1 до 1,0-106 Бк/м3

от 1,0 до 2,0-105 Бк/м3

не менее 0,02 не менее 0,01

±50 % ±20 %

±50 %

±20 %

1.0-10-2    Бк/м3

1.0-10-1    Бк/м3

10 мин ±15 %

от 20 до 60 л/мин ±10 %

±10 % ±10 %;

220133 В 50-2,5 Гц

75 В-А 300 В-А

от минус 10 до + 50°С 98 % при +35 °С от 84,0 до 106,7 кПа (400х280х310) мм

Масса установки не превышает

-    стационарной

20 кг 40 кг

-    мобильной

Знак утверждения типа

Знак утверждения типа наносится на табличку, расположенную на корпусе установки, фотоспособом, на титульные листы руководства по эксплуатации и паспорта типографским способом или специальным штампом.

Комплектность

В комплект поставки устройств должны входить технические средства и эксплуатационная документация, указанные в таблице 2.

Таблица 1

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ПБАВ.412123.005 РЭ «Установка для измерения объемной активности радиоактивных аэрозолей УДА - 304АБ», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 2 декабря 2011 г.

Основное поверочное оборудование:

-    источники 1СО и 1П9, аттестованные по ГОСТ 8.581-2003 и ГОСТ 8.582-2003 или

2    3

утвержденного типа не ниже рабочего эталона 2-го разряда, с активностью от 10 до 10 Бк;

-    счетчик газа типа СГБ G4-1 по ГОСТ Р 50818-95 в диапазоне от 0,4 до 6 м3/ч (от 6,7 до 100 л/мин) с основной погрешностью измерения расхода 1,5 %.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации ПБАВ.412123.005 РЭ.

Нормативные документы, устанавливающие требования к установкам для измерения объемной активности радиоактивных аэрозолей УДА-304АБ

1.    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

2.    ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

Рекомендации к применению

Установки применяются при:

-    осуществлении деятельности в области охраны окружающей среды;

-    осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    выполнении работ по обеспечению безопасных условий и охраны труда;

-    осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
