| Номер в госреестре | 49220-12 |
| Наименование СИ | Виброустановка поверочная |
| Изготовитель | ФБУ "Орловский ЦСМ", г.Орел |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Виброустановка поверочная (далее - виброустановка) предназначена для воспроизведения параметров вибрации и является рабочим эталоном второго разряда.
Виброустановка состоит из:
- вибростенда электродинамического модели 4808 (фирма "Брюль и Къер", Дания) с усилителем мощности модели 2719 (фирма "Брюль и Къер", Дания) и генератором модели Г3-117 (Россия);
- эталонного виброизмерительного преобразователя модели 4371 (фирма "Брюль и Къер", Дания) с усилителем согласующим модели 2690-OS (фирма "Брюль и Къер", Дания) и мультиметром цифровым модели Agilent 34401A (фирма «Agilent Technologies», Малайзия) (далее - эталонный виброметр).

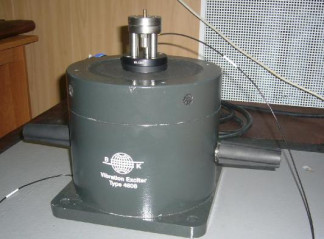

Конструктивно электродинамический вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемотор-ных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока. Параметры вибрации определяются с помощью эталонного виброметра, виброизмерительный преобразователь которого установлен на вибростол.
Таблица 1
| Наименование параметра | Значение параметра |
| Диапазон воспроизводимых частот, Гц, (исключая частоты 6300 и 8000 Гц) | 5 - 10000 |
| Диапазон воспроизводимых амплитуд виброускорений в рабочей полосе частот, м/с1 | 0,1 - 700 |
| Диапазон воспроизводимых амплитуд виброскоростей в рабочей полосе частот, мм/с | 0,2 - 1200 |
| Диапазон воспроизводимых амплитуд виброперемещений в рабочей полосе частот, мкм | 1 - 5000 |
| Коэффициент гармоник воспроизводимых виброускорений в полосе частот, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростола, %, не более, | 20 |
| Пределы допускаемой относительной погрешности виброустановки при измерении виброускорений, % | ±10 |
| Пределы допускаемой относительной погрешности виброустановки при измерении виброскоростей, % | ±10 |
| Пределы допускаемой относительной погрешности виброустановки при измерении виброперемещений, % | ±10 |
| Допускаемая нагрузка, кг, не более | 2,12 |
| Уровень собственных шумов в рабочей полосе частот, выраженный в единицах виброускорения, м/с2, не более | 0,02 |
| Магнитная индукция на расстоянии 10 мм от поверхности вибростола, мТл, не более | 12 |
| Напряжение питания промышленной сети, В | от 187 до 242 |
| Частота переменного напряжения промышленной сети, Гц | (50 ± 0,5) |
| Потребляемая мощность, Вт, не более | 500 |
| Масса, кг, не более - вибростенда - усилителя мощности - генератора - мультиметра | 35.0 14.0 22.0 3,6 |
| - усилителя согласующего - эталонного вибропреобразователя - переходника | 2,3 0,011 0,4 |
| Габаритные размеры, мм - вибростенда - усилителя мощности - генератора - мультиметра - усилителя согласующего - эталонного вибропреобразователя - переходника | 0215x200 483x88x350 480x255x365 88,5x213x348 144x90x230 013,5x19,6 61x62,5x45 |
| Средняя наработка на отказ, не менее, ч | 4000 |
| Время непрерывной работы, не менее, ч | 8 |
| Время подготовки к работе, ч | 0,5 |
| Средний срок службы, лет | 10 |
Условия эксплуатации:
- температура окружающего воздуха - от 18 до 25 °С;
- относительная влажность воздуха - (65 ± 20) %.
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на корпус вибростенда методом штемпелевания.
Комплект поставки виброустановки приведен в таблице 2. Таблица 2
| Наименование | Тип | Кол-во |
| Вибростенд, зав. № 2732215 | модель 4808 (фирма "Брюль и Къер", Дания) | 1 |
| Эталонный вибропреобразователь, зав. № 30959 | модель 4371 (фирма "Брюль и Къер", Дания) | 1 |
| Мультиметр цифровой, зав. № MY41036192 | модель Agilent 34401A (фирма «Agilent Technologies», Малайзия) | 1 |
| Усилитель согласующий, зав. № 2752203 | модель 2690-0S (фирма "Брюль и Къер", Дания) | 1 |
| Усилитель мощности, зав. № В2719Е02А04К0516 | модель 2719 (фирма "Брюль и Къер", Дания) | 1 |
| Генератор, зав. № 6968 | модель Г3-117 (ПО «Радиоприбор», Россия) | 1 |
| Переходник, б/н | модель WA 0567 (фирма "Брюль и Къер", Дания) | 1 |
| Комплект соединительных кабелей | 1 | |
| Виброустановка поверочная, зав. № 25. Руководство по эксплуатации | 4808 РЭ | 1 |
| Виброустановка поверочная, зав. № 25. Паспорт. | 4808 ПС | 1 |
осуществляется по методике МИ 1929-2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
- эталон сравнения по МИ 2070-90, относительная погрешность менее 1%;
- трёхкомпонентный вибропреобразователь с предварительным усилителем, пределы относительной погрешности в рабочем диапазоне частот ±5%;
- измеритель нелинейных искажений, пределы относительной погрешности ±10%.
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации 4808 РЭ «Виброустановка поверочная. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к виброустановке поверочной
выполнение работ и (или) оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
