| Номер в госреестре | 49224-12 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | УПСК-1 |
| Изготовитель | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка поверочная УПСК-1 (далее - установка) предназначена для передачи единицы размера счетной концентрации аэрозольных частиц в воздухе и неагрессивных газах.
Конструктивно установка состоит из:
- измерительной части, включающей эталонные счетчики аэрозольных частиц,
- генератора аэрозоля,
- делителя аэрозольного потока;
- системы обеспечения сжатым воздухом, включающей компрессор с блоком
фильтрации и магистраль подвода чистого воздуха;
- рабочего стола;
- вспомогательных средств измерений для контроля параметров пробоотбора.
Для работы на установке используется рабочий аэрозоль на основе стандартных образцов монодисперсного полистирольного латекса, диспергированных в чистом воздухе не хуже класса А2В6С1 по ГОСТ Р ИСО 8573-1-2005.
Принцип работы поверочной установки основан на сравнении показаний поверяемого и эталонного счетчиков аэрозольных частиц при одновременной подаче на их пробоотборные входы рабочего аэрозоля.
Эталонные счетчики аэрозольных частиц измеряют счетную концентрацию аэрозольных частиц на основе фотоэлектрического метода, использующего зависимость интенсивности рассеянного частицей света от размера частицы.
Генератор аэрозоля предназначен для получения рабочего аэрозоля методом диспергирования стандартных образцов чистым воздухом.
Делитель аэрозольного потока предназначен для деления потока рабочего аэрозоля с выхода генератора на пробоотборные входы поверяемых и эталонных счетчиков аэрозольных частиц.
Система обеспечения сжатым воздухом предназначена для подачи на генератор аэрозоля чистого воздуха.
Рабочий стол служит для размещения установки и поверяемых средств измерений.
К вспомогательным средствам измерений относятся расходомер и таймер для контроля соответственно расхода пробы и времени пробоотбора поверяемого средства измерений.

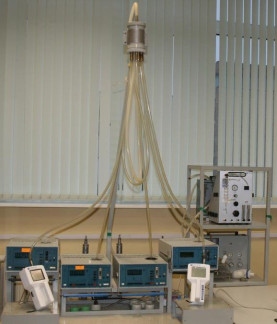

Общий вид установки представлен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Минимальный нормируемый размер регистрируемых установкой аэрозольных частиц, мкм: | 0,3 |
| Диапазон измерений счетной концентрации аэрозольных частиц, дм-3 | от 100 до-105 |
| Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % | ± 10 |
| Собственный фон установки, импульсов/5 мин., не более | 1 |
| Номинальный объемный расход аэрозольной пробы, дм /мин | 2,8 |
| Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В: | 220 ± 4,4 |
| Г абаритные размеры установки в сборе (длина х ширина х высота), мм, не более | 1500 х 1500 х 2000 |
| Масса установки без учета массы рабочего стола и делителя аэрозольного потока, кг, не более: | 20 |
| Параметры аэрозольной пробы: диапазон температур, °С относительная влажность, %, не более | 20 ± 5 60 |
| Средняя наработка на отказ, часов, не менее | 10 000 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа - класс чистоты окружающего воздуха в зоне размещения установки в соответствии с ГОСТ ИСО 14644-1-2002 | от 18 до 22 от 30 до 80 от 84 до 106,7 не хуже 8 ИСО |
Знак утверждения типа наносится на корпуса эталонных счетчиков аэрозольных частиц в виде наклейки и на титульный лист руководства по эксплуатации «Установка поверочная УПСК-1» методом компьютерной графики.
Комплектность установки приведена в таблице 3.
Таблица 3
| Наименование, тип | Кол-во | Примечание |
| Счетчик аэрозольных частиц Lighthouse Handheld 2016 зав. № 110722001, № Госреестра 46925-11 | 1 | |
| Счетчик аэрозольных частиц Lighthouse Handheld 3016 зав. № 402997211-1, № Г осреестра 46925-11 | 1 | |
| Генератор частиц фирмы «Lighthouse Worldwide Solutions», зав.№ 110899001 | 1 | |
| Компрессор DOA-P504-BN зав.№ 0811012846 | 1 | |
| Расходомер РГС-2 зав. № 409 | 1 | |
| Таймер МТЦ 3502 зав. № 13389 | 1 | |
| Комплект силиконовых трубок ТСА 10/12 | 1 | |
| Сетевой адаптер | ||
| Делитель аэрозольного потока | ||
| Рабочий стол | 1 | |
| Паспорт «Установка поверочная УПСК-1» | 1 | |
| Паспорт ШЕДК 421322.001 ПС | ||
| Руководство по эксплуатации «Установка поверочная УПСК-1» | 1 | |
| Руководство по эксплуатации Handheld 3016/5016 | 1 |
осуществляется в соответствии с документом МП 49224-12 «Установка поверочная УПСК-1. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 23.12.2011 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от
12 3
100 до 10 дм , пределы допускаемой относительной погрешности измерений ± 6 %.
Метод измерений изложен в руководстве по эксплуатации «Установка поверочная УПСК-1», раздел 2.
Нормативные и технические документы, устанавливающие требования к установке поверочной УПСК-1
1 ГОСТ Р 8.606-2004 «Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
2 ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»;
3 ГОСТ Р ИСО 8573-1-2005 «Сжатый воздух. Часть 1. Загрязнения и классы чистоты»
Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
