Трансформаторы напряжения НОЛ-СЭЩ-35-IV, 49225-12

Трансформаторы напряжения НОЛ-СЭЩ-35-IV (далее по тексту ╞ трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49225-12
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НОЛ-СЭЩ-35-IV
Изготовитель	ЗАО "Группа компаний "Электрощит"-ТМ Самара", г.Самара
Год регистрации	2012
Срок свидетельства	12.03.2017
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Трансформаторы напряжения НОЛ-СЭЩ-35-IV (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

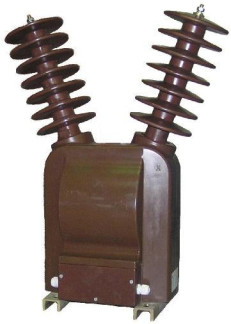

Трансформаторы напряжения НОЛ-СЭЩ-35-IV выполнены в виде опорной конструкции. Корпус трансформаторов напряжения выполнен из компаунда на основе циклоалифатической смолы, который является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Трансформаторы напряжения имеют одну или две вторичных обмотки. Выводы первичной обмотки расположены на верхней поверхности трансформаторов. Выводы вторичных обмоток расположены в нижней части трансформаторов в клеммной коробке. Трансформаторы имеют возможность заземления вторичных обмоток. Контакт заземления соединен с крепежным основанием, выполненным в виде швеллеров, которое заземляется при помощи болта М12.

Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа. В корпусе трансформатора предусмотрена возможность установки предохранителей со стороны первичной обмотки.

По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-35-IV представлены в таблице 1.

Характеристика	Значение
Класс напряжения по ГОСТ 1516.3-96, кВ	35
Номинальное напряжение первичной обмотки, кВ	35
Наибольшее рабочее напряжение первичной обмотки, кВ	40,5
Номинальное напряжение вторичной обмотки, В	100
Номинальная частота, Гц	50; 60
Классы точности вторичной обмотки	0,2; 0,5; 1,0; 3,0
Номинальная мощность вторичной обмотки в классах
точности, В А, не более:
0,2	50
0,5	200
1,0	500
3,0	900
Предельная мощность трансформатора вне класса точности, В-А	1000
Схема и группа соединения обмоток
- с одной вторичной обмоткой	1/1-0
- с двумя вторичными обмотками	1/1/1-0-0
Габаритные размеры (длинахширинахвысота), мм, не более	610x352x785
Масса, кг, не более	95
Климатическое исполнение по ГОСТ 15150-69	УХЛ1; Т1

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.

Комплектность

В комплект поставки входят:

- трансформатор напряжения НОЛ-СЭЩ-35-IV

1 шт.

1 экз.

согласно заказ-наряду.

- комплект для монтажа

- паспорт

- руководство по эксплуатации Поверка

Поверка трансформаторов напряжения НОЛ-СЭЩ-35-IV осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

Перечень основных средств, применяемых при поверке:

- трансформатор напряжения измерительный лабораторный НЛЛ-35 номинальное напряжение первичной обмотки, кВ: от 18 до 36 номинальное напряжение вторичной обмотки, В: 100

класс точности: 0,05

- прибор сравнения КНТ-03

предел измерения значения вторичного напряжения, В: 199,9; предел измерения погрешности напряжения, %: 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

- магазин нагрузок МР 3025 номинальное напряжение, В: 100

номинальные величины нагрузки, В-А: от 1,25 до 200

Методы измерений с помощью трансформаторов напряжения НОЛ-СЭЩ-35-IV указаны в документе ОРТ.142.098.РЭ «Трансформаторы напряжения НОЛ-СЭЩ-35-IV. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к трансформаторам напряжения НОЛ-СЭЩ-35-IV

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

Технические условия ТУ 3414-151-15356352-2010.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
