Трансформаторы тока CTIG, 49226-12

Трансформаторы тока CTIG (далее по тексту ╞ трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления и встраивания в ячейки КРУЭ типов HSG ╞ 144A, HSG ╞ 305A.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49226-12
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	CTIG
Изготовитель	"Dongwoo Electric Co., Ltd.", Корея
Год регистрации	2012
Срок свидетельства	12.03.2017
МПИ (интервал между поверками)	5 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока CTIG Назначение средства измерений

Трансформаторы тока CTIG (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления и встраивания в ячейки КРУЭ типов HSG - 144A, HSG - 305A.

Описание

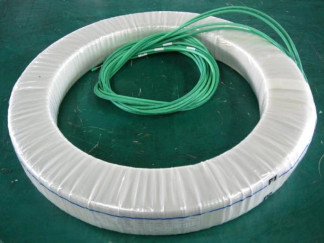

Трансформаторы тока CTIG представляют собой кольцевой магнитный сердечник, заключенный в изоляционную оболочку. Трансформаторы тока CTIG не имеют встроенной первичной обмотки, функцию первичной обмотки выполняют сборные шина или кабель соответствующего размера, проходящие через отверстие токопровода.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока CTIG представлены в таблице 1

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока

CTIG

Характеристика	Значение
Номинальное рабочее напряжение, кВ	110	220
Номинальный первичный ток, А	100 - 4000	100 - 6000
Номинальный вторичный ток, А	1, 2, или 5 - по заказу
Номинальная вторичная нагрузка, В-А	2,5 - 100

Характеристика	Значение
Классы точности измерительной вторичной обмотки	0,1; 0,2; 0,2S; 0,5; 0,5S; 1,0
Классы точности защитной вторичной обмотки	5P;10P
Номинальная частота, Гц	50
Габаритные размеры, мм
- внутренний диаметр	180	375
- внешний диаметр	330	491
- высота	75	60
Масса, кг, не более	50	70
Климатическое исполнение по ГОСТ 15150-69	У3

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.

Комплектность

В комплект поставки входят:

- трансформатор тока

1 шт. 1 экз. 1 экз.

- паспорт

- руководство по эксплуатации (на партию в один адрес)

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Перечень основных средств, применяемых при поверке:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000

класс точности: 0,05

- трансформатор тока измерительный эталонный NCD номинальные значения первичного тока, кА: от 5 до 20 класс точности: 0,05

- прибор сравнения КНТ-03

предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

- магазин нагрузок МР 3025 номинальные величины нагрузки, В-А: от 1,25 до 200

Сведения о методах измерений

Методы измерений с помощью трансформаторов тока CTIG указаны в документе «Трансформаторы тока CTIG. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к трансформаторам тока CTIG

ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
