| Номер в госреестре | 49239-12 |
| Наименование СИ | Счетчики-расходомеры |
| Обозначение типа СИ | DFM |
| Изготовитель | ЗАО "Завод Флометр", Беларусь, г.Вилейка |
| Год регистрации | 2012 |
| Срок свидетельства | 06.03.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

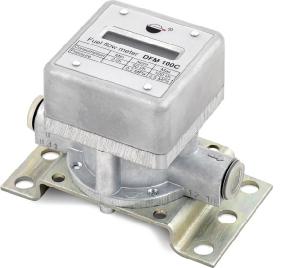

Счётчики-расходомеры DFM Назначение средства измерений
Счётчики-расходомеры DFM предназначены для измерения объёмного расхода и объёма протекающих через них нефтепродуктов с кинематической вязкостью от 1,5 до 60 мм /с.
Принцип работы счётчиков-расходомеров DFM основан на измерении объёма топлива, протекающего через измерительную камеру расходомера. Топливо поступает в измерительную камеру через входное отверстие и поворачивает кольцо камеры. Один оборот кольца камеры соответствует протеканию через расходомер объёма топлива, равного объёму измерительной камеры, и сопровождается генерацией одного импульса. Подсчет количества импульсов и их перевод в единицы объёма осуществляется микропроцессором электронной платы (все исполнения, кроме DFM ХАР) или внешним регистрирующим устройством (не входит в комплект поставки).
Счётчики-расходомеры DFM состоят из корпуса, платы с микропроцессором, втулки с магнитами, кольца камеры, фильтра.
Счётчики-расходомеры DFM имеют следующие исполнения:
Счетчик-расходомер DFM X Y Z
Вид сигнала или цифрового интерфейса:
Пусто - нет выходного сигнала/интерфейса;
P - ненормировнаный импульс;
K - нормированный импульс;
232 - нормированный импульс, интерфейс RS-232; 485 - нормированный импульс, интерфейс RS-485; CAN - нормированный импульс, интерфейс CAN.
Максимальный расход, л/ч 50, 90, 100, 220, 250, 400
Вид крышки:
А - без дисплея;
В - с дисплеем;
С - с дисплеем, расширенная функц иональность.
Внутреннее ПО, встроенное в счётчики-расходомеры DFM, выполняет функции измерения объёма жидкости и преобразовании этого значения в ненормировнаный или нормированный импульс к заданному объёму на выходе, для исполнений с дисплеем -отображения измеренного значения объёма, мгновенного расхода, времени работы двигателя в различных режимах («холостой ход», «оптимальный», «перегрузка»), времени «вмешательства».
Внешнее ПО для ПЭВМ выполняет функции настройки (калибровки, поверки, тарировки) счётчиков-расходомеров DFM и отображения измеренного значения объёма (пользователям не поставляется).
Уровень защиты программного обеспечения счётчиков-расходомеров DFM от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.
| Таблица 1- | Идентификационные данные программного обеспечения | |||
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микроконтроллера счётчиков-расходомеров DFM | DFM K-Line v.2.XX.hex | 2.XX | OAE5D5E5 | CRC32 |
| Программа настройки Service DFM | Service DFM setup.v.1.XX.exe | 1.XX | 2641A2E6 | CRC32 |
Таблица 2
| Испол нение счетчика | Диаметр условного прохода Ду, мм | Номинальный объем измерительной камеры, мл | Стартовый расход (порог чувствительности) Qcr, л/ч, не более | Минимальный расход Qmin, л/ч | Максимальный расход Qmax, л/ч | Масса, кг |
| DFM 50YZ | 6 | 5 | 0,5 | 1,0 | 50 | 0,8 |
| DFM 90YZ | 6 | 5 | 0,5 | 3,0 | 90 | 0,8 |
| DFM 100YZ | 6 | 5 | 0,5 | 2,0 | 100 | 0,8 |
| DFM 220YZ | 8 | 12,5 | 2,0 | 8,0 | 220 | 1,2 |
| DFM 250YZ | 8 | 12,5 | 2,0 | 5,0 | 250 | 1,2 |
| DFM 400YZ | 10 | 20 | 20,0 | 30 | 400 | 1,2 |
| Наименование параметра | Значение |
| Пределы допускаемой основной относительной погрешности измерений объёма рабочей жидкости, протекшего через счётчики: - для исполнений DFM ХУР и DFM 400YZ: а) в диапазоне расходов от Qmm до 3 Qmin, %; б) в диапазоне расходов от 3Qmin до Qmax, %, - для остальных исполнений в диапазоне расходов от Qmin до Qmax, % | ±3 ±2 ±1 |
| Пределы допускаемой дополнительной относительной погрешности измерений объема рабочей жидкости, вызванной изменением температуры жидкости от (20 ± 5) °С до температуры в диапазоне от 10 °С до 40 °С, на каждые 10 °С, % | ±0,1 |
| Пределы допускаемой относительной погрешности измерений расхода, % | ±5 |
| Пределы допускаемой относительной погрешности измерений расхода жидкости в режиме «Накрутка», % | ±5 |
| Пределы допускаемой абсолютной погрешности измерений времени работы двигателя (во всех режимах), ч, не более | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений времени вмешательства, ч, не более | ±0,1 |
| Номинальное рабочее давление, МПа | 0,2 |
| Максимальное рабочее давление, МПа | 0,5 |
| Потеря давления в трубопроводе при установке счетчика на максимальном расходе при температуре жидкости 20 °С, МПа, не более | 0,02 |
| Номинальное напряжение питания встроенной батареи (за исключением исполнений DFM ХYР), В | 3,6 |
| Номинальное напряжение питания, В | 10; 12; 24 |
| Ток потребления исполнений счетчиков и внешних интерфейсов счетчиков, мА, не более: | 100 |
| Г абаритные размеры, мм, не более | 105x60x90 |
| Условия эксплуатации: - относительная влажность, %; - атмосферное давление, кПа - температура окружающей среды для исполнений с дисплеем, °С; - температура окружающей среды для исполнений без дисплея, °С; | до 95 от 84,0 до 106,7 от минус 20 до +60 от минус 40 до +85 |
наносят на корпус счётчиков-расходомеров DFM методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Счётчик-расходомер DFM | 1 шт. |
| Паспорт | 1 шт. |
| Методика поверки | 1 экз.1 |
| Комплект принадлежностей | 1 компл. |
| Тара потребительская | 1 шт. |
| Примечание: 1. Допускается поставка в количестве 1 экземпляра на партию. | |
приведены в руководстве по эксплуатации счётчиков-расходомеров DFM.
осуществляется по документу МП 49239-12 «Счётчики-расходомеры DFM. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 20 сентября 2011 г.
При поверке применяются следующие средства измерений:
- установка для поверки счетчиков-расходомеров с пределами допускаемой относительной погрешности ±0,3 %, диапазон расходов от 1 до 400 л/ч;
- мерники образцовые, объём 2; 5; 10 и 20 л, 2 разряда по ГОСТ 8.400;
- секундомер, диапазон измерений от 1 до 7200 с, ЦД 1 с.
Нормативные документы, устанавливающие требования к счётчикам-расходомерам DFM
ТУ BY 6905063390.001-2011 «Счётчики-расходомеры DFM. Технические условия». ГОСТ Р 52230-2004 «Электрооборудование автотракторное. Общие технические условия».
Вне сферы государственного регулирования обеспечения единства измерений.
