Счетчики-расходомеры DFM, 49239-18

49239-18
Счетчики-расходомеры DFM предназначены для измерения объема протекающих через них жидкостей с кинематической вязкостью от 1,5 до 6,0 мм2/с.
Карточка СИ
Номер в госреестре 49239-18
Наименование СИ Счетчики-расходомеры
Обозначение типа СИ DFM
Изготовитель ЗАО "Завод Флометр", Беларусь, г.Вилейка
Год регистрации 2018
Срок свидетельства 06.09.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики-расходомеры DFM предназначены для измерения объема протекающих через них жидкостей с кинематической вязкостью от 1,5 до 6,0 мм2/с.

Описание

Принцип работы счетчиков-расходомеров DFM основан на измерениях объема жидкости, протекающей через измерительную камеру счетчика. Жидкость поступает в измерительную камеру через входное отверстие и поворачивает кольцо камеры. Один оборот кольца камеры соответствует протеканию через счетчик объема жидкости, равного объему измерительной камеры, и сопровождается генерацией одного импульса. Подсчет количества импульсов и их перевод в единицы объема осуществляется микропроцессором электронной платы (все исполнения, кроме DFM АР) или внешним регистрирующим устройством.

Счетчики-расходомеры DFM состоят из корпуса, платы с микропроцессором, втулки с магнитами, кольца камеры, фильтра.

Счетчики-расходомеры DFM выпускаются в модификациях, приведенных ниже:

DFM V X Y D Z U P

Материал изготовления:

А - комбинированный (дюраль-латунь);

L - латунь

Тип присоединения к трубопроводу: F - фланец;

Т - резьба

Вид выходного сигнала (кроме автономных):

P - импульсный ненормированный (без программной обработки); K - импульсный нормированный;

232 - цифровой, интерфейс RS-232;

485 - цифровой, интерфейс RS-485;

CAN - цифровой, интерфейс CAN 2.0_

D - дифференциальный;

При отсутствии значения - однокамерные

Конструктивное исполнение:

ОЕМ - механическая часть (без электронной платы); А - без дисплея;

B - с дисплеем;

C - с дисплеем (расширенная функциональность)

Максимальный расход, л/ч

Специальное исполнение Marine

а) автономный однокамерный с дисплеем DFM 50B, DFM 50C, DFM 900ЕМ, DFM 100B, DFM 100C,

DFM 2200EM, DFM 250B, DFM 250C, DFM 500B, DFM 500C

б) однокамерный без дисплея DFM 50AK, DFM 100AK, DFM 250AK, DFM 500AK, DFM 50A232, DFM 100A232, DFM 250A232, DFM 500A232, DFM 50A485, DFM 100A485, DFM 250A485, DFM 500A485, DFM 50ACAN, DFM 100ACAN, DFM 250ACAN, DFM 500ACAN, DFM 90AP, DFM 220AP

в) однокамерный с дисплеем DFM 50CK, DFM 100CK, DFM 250CK, DFM 500CK, DFM 50C232, DFM 100C232, DFM 250C232, DFM 500C232, DFM 50C485, DFM 100C485, DFM 250C485, DFM 500C485, DFM 50CCAN, DFM 100CCAN, DFM 250CCAN, DFM 500CCAN,

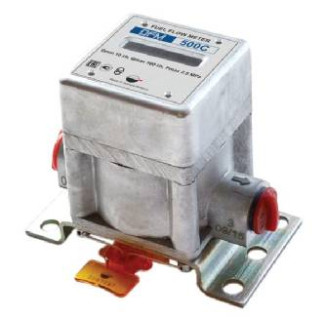

д) дифференциальный без дисплея DFM 100DK, DFM 250DK, DFM500DK, DFM 100D232, DFM 250D232, DFM 500D232, DFM 100D485, DFM 250D485, DFM 500D485, DFM 100DCAN, DFM 250DCAN, DFM 500DCAN Рисунок 1- расходомеры DFM

г) автономный дифференциальный с дисплеем DFM 100CD, DFM 250CD, DFM500CD

а) автономный    б) с выходным интерфейсом

Рисунок 2 - Счетчики-расходомеры DFM Marine

Программное обеспечение

Внутреннее программное обеспечение (ПО), встроенное в счетчики-расходомеры DFM, выполняет функции измерений объема жидкости и преобразования этого значения в ненормированный или нормированный импульсный сигнал к заданному объему на выходе, для исполнений с дисплеем - отображения измеренных значений объема, мгновенного расхода, времени работы двигателя в различных режимах («холостой ход», «оптимальный», «перегрузка»), времени «вмешательства».

Пломбирование счетчиков-расходомеров DFM осуществляется в соответствии с рисунком 3.

Пломба

Внешнее ПО для ПЭВМ выполняет функции настройки (калибровки, поверки, тарировки) счетчиков-расходомеров DFM и отображения измеренных значений объема.

Уровень защиты программного обеспечения «высокий» в соответствии с    Р

50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Программа микроконтроллера счетчиков-расходомеров DFM

Программа микроконтроллера счетчиков-расходомеров DFM Marine

Программа

настройки

счетчиков-

расходомеров

DFM

Программа настройки счетчиков-расходомеров DFM Marine

Идентификационное наименование ПО

dfm_4_XX.blf3

dfm_6_XX.blf3

ServiceS6

DFM_1_XX_

Setup.exe

Service DFM Marine_ 1_XX_ Setup.exe

Номер версии (идентификационный номер) ПО

4.XX

6.XX

1.XX

1.XX

Цифровой идентификатор ПО (контрольная сумма)

13795933

DD0D9D

0BF24BB7E

518C08637

C97D509BE

108F8CAE

EE97C52B

6A6BEC6

B93ED0E7

AD8EFF26

84FB6E0D

34B0EE6A

5CF83589

87C469CC

C33546DA

02B79557

Таблица 2.1 - Метрологические характеристики

Модификация счетчика

Номинальный расход Qnom, л/ч

Максимальный расход Qmax, л/ч

Номинальный объем измерительной камеры, мл

Диаметр условного прохода DN, мм

DFM 50

25

50

5

6

DFM 90

45

90

5

6

DFM 100

50

100

5

6

DFM 100D

50

100

5

6

DFM 220

110

220

12,5

8

DFM 250

125

250

12,5

8

DFM 250D

125

250

12,5

8

DFM 500

250

500

20

12

DFM 500D

250

500

20

12

DFM Marine 1000

500

1000

30

15

DFM Marine 2000

1000

2000

75

20

DFM Marine 3000

2000

4000

150

25

Таблица 2.2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной основной погрешности измерений объема, %

-    для модификаций ОЕМ, Р и D

-    для остальных модификаций

±2,0

±1,0

Пределы допускаемой относительной дополнительной погрешности измерений объема от изменения температуры жидкости в диапазоне рабочих температур, на каждые 10 °С, %

±0,1

Нормальные условия измерений: - температура жидкости, °С

от +15 до +25

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальное рабочее давление, МПа

0,2

Максимальное рабочее давление, МПа

-    для резьбового присоединения

-    для фланцевого присоединения

1,6

2,5

Потеря давления при максимальном расходе, МПа

0,02

Параметры электрического питания:

-    диапазон напряжений постоянного тока, В

-    номинальное напряжение встроенной батареи (кроме модификаций P и OEM), В

от 10 до 45

3,6

Ток потребления, мА, не более

100

Масса, кг

-    для модификации Marine

-    для остальных модификаций

от 1,8 до 10 от 0,8 до 3,3

Г абаритные размеры, мм, не более

-    для модификации Marine

-    для остальных модификаций

235x140x141

166x113x74

Средний срок службы, лет, не менее

5

Наименование характеристики

Значение

Степень защиты оболочки по ГОСТ 14254-2015

-    для модификации ОЕМ

-    для остальных модификаций

IP64

IP54

Маркировка взрывозащиты

1ExibIIBT6

Условия эксплуатации: температура окружающей среды, °С

-    для исполнений с дисплеем

-    для исполнений без дисплея температура жидкости, °С атмосферное давление, кПа

относительная влажность при температуре +40 °С, %, не более

от -20 до +60 от -40 до +85 от -10 до +40 от 84,0 до 106,7 95

Знак утверждения типа

наносится на корпус счетчиков-расходомеров DFM методом наклейки и титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчики-расходомеры

DFM

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5016-449-2018

1 *

1 экз.

Комплект принадлежностей

-

1 шт.

Тара

-

1 шт.

Допускается поставка в количестве 1 экземпляра на партию.

Поверка

осуществляется по документу РТ-МП-5016-449-2018 «ГСИ. Счетчики-расходомеры DFM. Методика поверки», утвержденному ФБУ «Ростест - Москва» 27.04.2018 г.

Основные средства поверки:

мерники металлические эталонные, объем 2, 5, 10, 20, 50 и 100 дм3, 2-й разряд по ГОСТ 8.400-2013;

весы электронные КСС150 (регистрационный номер в Федеральном информационном фонде 45158-10);

колбы стеклянные объемом 100 и 200 см3, класса точности 2 по ГОСТ 1770-74; пипетки стеклянные объемом 5, 10 и 20 см , класса точности 2 по ГОСТ 1770-74; секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде 44154-16);

частотомер электронно-счетный Ч3-88 (регистрационный номер в Федеральном информационном фонде 41190-09);

плотномер портативный DM-230 (регистрационный номер в Федеральном информационном фонде 51123-12);

преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ BY 6905063390.001-2011 Счетчики-расходомеры DFM. Технические условия

49239-18
Номер в ГРСИ РФ:
49239-18
Производитель / заявитель:
ЗАО "Завод Флометр", Беларусь, г.Вилейка
Год регистрации:
2018
Cрок действия реестра:
06.09.2024
