Система измерений количества и показателей качества нефти № 914, 49240-12

Система измерений количества и показателей качества нефти № 914 Назначение средства измерений

Система измерений количества и показателей качества нефти № 914 (далее - СИКН) расположена на территории ЛПДС «Конда» Урайского УМН нефтепровода «Сургут-Горький-Полоцк», принадлежит ОАО «Сибнефтепровод» и предназначена для измерений количества и показателей качества нефти при проведении учетных операций между ОАО «Сибнефтепровод» (сдающая сторона) и ОАО «Северо-Западные магистральные нефтепроводы» (принимающая сторона).

Описание

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. Рабочая среда - нефть товарная по ГОСТ Р 51858-2002.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти с помощью турбинных преобразователей объемного расхода, преобразователей плотности, температуры, давления и объемной доли воды в нефти. Выходные сигналы измерительных преобразователей поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нём алгоритму.

Состав и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    автоматическое измерение объема и массы брутто нефти в рабочих диапазонах расхода, плотности, вязкости,температуры и давления нефти;

-    автоматическое измерение плотности, температуры и давления нефти, перепада давления на фильтрах, объемной доли воды в нефти, вязкости нефти;

-    вычисление массы нетто нефти как разности массы брутто нефти и массы балласта (воды, хлористых солей, механических примесей). Значения массовой доли воды (в случае выхода из строя поточных влагомеров), хлористых солей и механических примесей определяют в химической лаборатории по объединенной пробе нефти;

-    поверка и контроль метрологических характеристик рабочих преобразователей расхода и эталонного преобразователя объема жидкости лопастного (контрольный преобразователь расхода) по трубопоршневой поверочной установке в автоматизированном режиме;

-    контроль метрологических характеристик рабочих преобразователей расхода по контрольному преобразователю расхода в автоматизированном режиме;

-    автоматический и ручной отбор проб нефти;

-    регистрация и хранение результатов измерений, формирование отчетов.

СИКН построена по блочному принципу, состоит из конструктивно законченных блоков и узлов, расположенных на отдельных рамах:

-    блок измерительных линий, БИЛ;

-    блок измерения параметров качества нефти, БИК;

-    система сбора и обработки информации (СОИ).

Средства измерений, входящие в состав СИКН, внесены в Государственный реестр средств измерений РФ и указаны в таблице 1.

Обмен данными между АРМ оператора, КИВ ВЕКТОР-02 и устройствами верхнего уровня производится по цифровому интерфейсу RS-485 по протоколу ModBus.

АРМ оператора выполнена на базе процессора IntelPentium 4 с установленной операционной системой MicrosoftWindows 2000/ХР.

В СОИ CnfcK предусмотрена возможность ведения журнала отказов, неисправностей, отсутствия напряжений и других нештатных ситуаций работы оборудования и программного обеспечения, а также случаев нештатных действий персонала.

Для местного контроля температуры и давления на измерительных линиях установлены показывающие термометры стеклянные ТМ-6 и манометры типа МТИ моделей 1216 и 1218, не имеющие выходного сигнала.

Все средства измерений, используемые в CИКН имеют взрывобезопасное исполнение и разрешения на применение на взрывоопасных объектах.

Режимы работы СИКН при измерении, при поверке и сличении метрологических ха-рактеристик,при управлении запорной арматурой - автоматизированные.

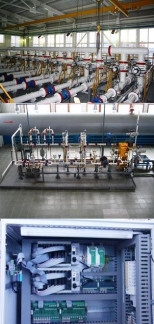

Блок-схема СИКН и общий вид блока измерительных линий и блока измерения параметров качества нефти СИКН показаны на рисунках 1 и 2.

Пломбы поверителя на контровке через болты с просверленными головками

Планки, препятствующие замене плат

Рисунок 3 -Схема пломбировки КИВ ВЕКТОР-02

В СИКН предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Все средства измерений, входящие в состав СИКН и места их соединений с трубопроводами пломбируются в соответствии с МИ 3002-2006; схема пломбировки КИВ ВЕКТОР-02 приведена на рисунке 3.

Программное обеспечение

Обработка сигналов и вычисления массы брутто нефти и массы нетто нефти выполняются КИВ ВЕКТ0Р-02 с помощью встроенного прикладного программного обеспечения «Модуль алгоритмов вычислений в соответствие с 4222.010.35349845 АВ» (свидетельство об аттестации выдано ФБУ «Тюменский ЦСМ» 23.08.2011г.) (далее - ПО ИВК ВЕКТ0Р-02).

В Таблице 2 указаны идентификационные данные ПО ИВК ВЕКТ0Р-02.

Уровень защиты ПО ИВК ВЕКТОР -02 от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.

Программное обеспечение «Вектор. АРМ оператора СИКН» используется в АРМ оператора для формирования отчётных протоколов и не имеет метрологически значимой части. Оно имеет свидетельство об аттестации, выданное ФГУ «Тюменский ЦСМ»26.02.2006 г.

Технические характеристики

Количество измерительных линий (Ду 250 мм), шт.

11.

8.

3.

1.

от 2280 до 15200. от 285 до 1900.

± 0,25.

от 850 до 877; от 10 до 40; от 7 до 30; от 0,25 до 2,5; до 1,0. - в соответствии с их эксплуатационной документацией.

+22    +38

220 -33; 380 -57; 50 ± 1.

Количество рабочих измерительных линий (Ду250 мм), шт.

Количество резервных измерительных линий (Ду 250 мм), шт.

Количество контрольных линий (Ду400 мм), шт.

Диапазон расхода нефти через СИКН, м /ч

Диапазон расхода нефти через одну измерительную линию, м3/ч Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

Параметры рабочей среды (нефть товарная):

-    плотность, кг/м3

-    кинематическая вязкость, мм2/с

о/~'

-    температура, С

-    давление, МПа

-    объемная доля воды в нефти, %

Рабочие условия эксплуатации для средств измерений и вспомогатель ных устройств, входящих в состав СИКН

Параметры электропитания от сети переменного тока:

-    напряжение, В

-    частота, Гц

Знак утверждения типа

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

1    Единичный экземпляр СИКН в составе согласно инструкции по эксплуатации.

2    Инструкция по эксплуатации «Система измерений количества и показателей качества нефти № 914».

3    Инструкция «ГСИ. Система измерений количества и показателей качества нефти № 914.МЦКЛ.0024.МП. Методика поверки».

Поверка

осуществляется по инструкции «ГСИ. Система измерений количества и показателей качества нефти № 914. Методика поверки».МЦКЛ.0024.МП, утверждённой руководителем ГЦИ СИ ЗАО КИП «МЦЭ» 22.12.2011 г.

Основные средства поверки:

Трубопоршневая поверочная установка двунаправленная фирмы «SmithMeterlnc.» первого разряда, №12888-99в Госреестре СИ РФ,верхний предел измерений расхода 1900 м3/ч, пределы допускаемой относительной погрешности измерений объема неф-ти± 0,05 %.

Сведения о методах измерений

Метод измерений описан в документе «Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 914».

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 914

ГОСТ Р 8.595-2004 «Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

Рекомендации к применению

при осуществление торговли и товарообменных операций.
