Каналы измерительные кислорода ОМС-1, 49245-12

49245-12
Каналы измерительные кислорода ОМС-1 (далее ╞ каналы измерительные) предназначены для измерения объемной доли кислорода в инертных газовых смесях.
Документы
Карточка СИ
Номер в госреестре 49245-12
Наименование СИ Каналы измерительные кислорода
Обозначение типа СИ ОМС-1
Изготовитель ОАО "УКЗ", г.Екатеринбург
Год регистрации 2012
Срок свидетельства 06.03.2017
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Каналы измерительные кислорода ОМС-1 (далее - каналы измерительные) предназначены для измерения объемной доли кислорода в инертных газовых смесях.

Описание

Принцип действия каналов измерительных электрохимический. Каналы измерительные устанавливаются на трубопровод в месте отбора пробы. Инертная газовая смесь подается на датчик концентрации кислорода (далее - ДК), который, в зависимости от парциального давления кислорода в смеси, подает соответствующий сигнал на блок обработки и управления (далее - БОУ). БОУ производит обработку сигнала с ДК и, в зависимости от полученного значения концентрации кислорода в смеси, генерирует выходной сигнал от 4 до 20 мА.

Конструктивно каналы измерительные состоят из ДК, производящего непосредственно измерение концентрации кислорода в инертных газовых смесях, и БОУ, производящего обработку сигнала.

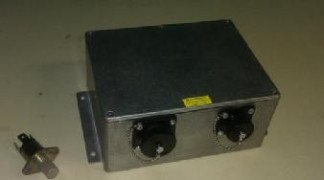

Каналы измерительные изготовляют в климатическом исполнении УХЛ категории размещения 2 по ГОСТ 15150 с ограничением диапазона температур от минус 60 до плюс 40 °С. Общий вид каналов измерительных представлен на рисунке 1.

Наименование характеристик

Значение характеристик

Диапазон измерения объемной доли кислорода, %

от 0 до 25

Предел допускаемой приведенной погрешности, %

± 4

Предел допускаемой вариации выходного сигнала, %

± 4

Температура пробы, °С

от минус 100 до плюс 250

Скорость подачи пробы в ДК, м/с

от 0 до 10

Энергосберегающий режим, В

2+1

Включение подогрева при температуре воздуха внутри БОУ, °С, не менее

5

Время прогрева, мин, не более

25

Напряжение питания, В

24 ± 4

Выходной сигнал, мА

от 4 до 20

Потребляемая мощность, В • А, не более

40

Наименование характеристик

Значение характеристик

Масса, кг, не более:

- ДК

0,1

- БОУ

1,0

Габаритные размеры (длина х ширина х высота), мм, не более:

- ДК

39 х 26 х 61

- БОУ

195 х 145 х 80

Рабочие условия эксплуатации

Температура окружающей среды, °С:

- для ДК

от минус 40 до плюс 150

- для БОУ

от минус 40 до плюс 60

Относительная влажность, %

65±15

Допустимая производственная вибрация:

- с частотой, Гц

от 10 до 55

- амплитудой, мм, не более

0,15

Атмосферное давление, кПа (мм рт. ст.)

от 84 до 106,7 (от 630 до 800)

Средняя наработка до отказа, ч, не менее

15000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, паспорт типографским способом и на табличку, расположенную на корпусе БОУ, ударным способом.

Комплектность

Наименование

Обозначение

Кол-во, шт.

Примечание

Блок обработки и управления

391.453.01.00.000

1

Датчик концентрации кислорода

391.453.02.00.000

1

Разъем

-

2

В соответствии с заказом

Кабель соединительный

391.453.03.00.000

2

В соответствии с заказом

Методика поверки

МП 38-221-2011

1

Паспорт

391.453.00.00.000 ПС

1

Руководство по эксплуатации

391.453.00.00.000 РЭ

1

Поверка

осуществляется по документу «ГСИ. Каналы измерительные кислорода ОМС-1. Методика поверки» МП 38-221-2011, утвержденному ФГУП «УНИИМ» в 2011 г.

Эталоны, применяемые при поверке:

-    ГСО-ПГС состава О2+К2 (ГСО № 3724-87), объемная доля определяемого компонента 5,02 %, пределы допускаемой абсолютной погрешности ± 0,10 %;

-    ГСО-ПГС состава О2+К2 (ГСО № 3728-87), объемная доля определяемого компонента 10 %, пределы допускаемой абсолютной погрешности ± 0,5 %;

-    ГСО-ПГС состава О2+К2 (ГСО № 3728-87), объемная доля определяемого компонента 24,8 %, пределы допускаемой абсолютной погрешности ± 0,5 %;

-    азот газообразный марки 5.4 по ТУ 2114-007-53373468-2008, объемная доля азота 99,9994 %.

Методика измерений входит в состав руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к каналам измерительным кислорода ОМС-1

ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах Канал измерительный кислорода ОМС-1.

1 ГОСТ 8.578-2002

2 ТУ 4215-035-82408682-2011

Технические условия.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 18.11.2024
