| Номер в госреестре | 49247-12 |
| Наименование СИ | Газоанализаторы хроматографические |
| Обозначение типа СИ | Хромопласт |
| Изготовитель | ООО "Геосенсор", г.Тверь; ООО "Дельфа", г.Тверь |
| Год регистрации | 2012 |
| Срок свидетельства | 06.03.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы хроматографические Хромопласт предназначены измерения объемной доли пропана в воздухе.
Принцип действия газоанализаторов основан на разделении пробы на хроматографической колонке и регистрации пика пропана с помощью термокаталитического детектора.
Газоанализаторы хроматографические Хромопласт представляют собой автоматизированные лабораторные стационарные лабораторные приборы, включающие в себя измерительный блок, блок подготовки газа-носителя и компьютер.
Управление прибором производится с помощью персонального компьютера, на котором результаты измерений могут быть представлены в цифровом виде (текущие измерения) и/или в виде графиков, отражающих результаты измерений за заданный промежуток времени.

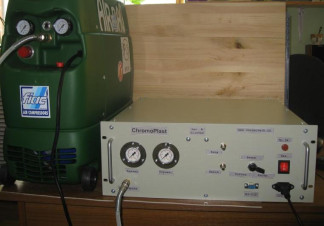

Внешний вид газоанализатора хроматографического Хромопласт приведен на рисунке
1.
Рис.1 Газоанализатор хроматографический Хромопласт
Приборы оснащены автономным ПО «Хроматэк»», которое управляет работой приборов и отображает, обрабатывает, хранит и передает полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Хромотэк» | «Хромотэк» | 4.034 | 60be3b8a2747edd287193 92d768cdbcd | MD5 |
ПО полностью является метрологически значимым (файл программы - GeoChrom.exe) и выполняет следующие функции:
- создание и хранение файлов калибровки;
- проверку с помощью эталонного газа;
- управление процедурой измерений (выбор типа анализа: одиночный/циклический);
- создание отчетов по результатам последних измерений (последние данные);
- сбор, обработку и передачу полученных данных;
- хранение полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Диапазон измерений и пределы допускаемой относительной погрешности
| Определяемый компонент | Диапазон измерений объемной доли пропана, % | Пределы допускаемой относительной погрешности, % |
| пропан (C3H8) | от 0,001 до 0,8 | ± 15 |
Эксплуатационные характеристики
| Время анализа, мин, не более | 2 |
| Относительное изменение выходного сигнала за 8 ч непрерывной работы, %, не более | ±7,5 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - измерительный блок -блок подготовки газа-носителя | 300 х475х150 500 х700х200 |
| Масса, кг, не более: - измерительный блок -блок подготовки газа-носителя | 19 20 |
| Наработка на отказ, ч, не менее | 10000 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - диапазон относительной влажности окружающего воздуха, % - диапазон атмосферного давления, кПа | от 15 до 30 от 20 до 80 от 84 до 106,7 |
| Средний срок службы, лет | 8 |
Наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса прибора в виде наклейки.
| Наименование | Количество |
| Г азоанализатор | 1 шт. |
| Компакт-диск с ПО | 1 шт |
| Компрессор | 1 шт. |
| Наименование | Количество |
| Г азовая магистраль со сменным фильтром | 1 компл. |
| Шнур компьютерный | 1 шт. |
| Шнур питания (220 В) | 1 шт. |
| Упаковка прибора | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу «МП-242-1257-2011.Газоанализаторы хроматографические Хромопласт. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.12.2011 г. Основные средства поверки: ГСО-ПГС 3969-97 пропан/воздух.
методика измерений приведена в руководстве по эксплуатации газоанализаторов хроматографических Хромопласт.
Нормативные и технические документы, устанавливающие требования к газоанализаторам хроматографическим Хромопласт
Технические условия ГРАД.413534.001 ТУ
при осуществлении деятельности в области охраны окружающей среды
| Зарегистрировано поверок | 190 |
| Поверителей | 5 |
| Актуальность данных | 18.11.2024 |
