Гигрометры ИВА-10М, 49251-12

Назначение

Гигрометры ИВА-10 М предназначен для измерения температуры точки росы (инея) и избыточного давления неагрессивных газов.

Описание

Гигрометры ИВА-10 М (далее - гигрометр) представляет собой автоматический, цифровой, многофункциональный, автономный прибор непрерывного действия.

В гигрометре для измерения температуры точки росы (инея) используется сорбционноемкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от парциального давления водяного пара в анализируемом газе. Для измерения избыточного давления используется тензорезистивный чувствительный элемент

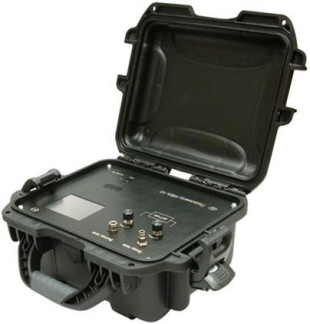

В состав термогигрометра входят пробоотборное устройство и электронный блок управления/индикации, установленные в ударопрочный герметичный корпус.

Пробоотборное устройство включает пневматическую схему, обеспечивающую регулирование расхода газа через измерительную камеру в широком диапазоне входных давлений и измерительные преобразователи температуры точки росы (инея) и избыточного давления.

Программное обеспечение

Гигрометры ИВА-10 М работает под управлением ПО СИ ИВА-10.

Программное обеспечение представляет собой набор взаимосвязанных модулей и выполняет следующие функции:

-    управляет работой гигрометра;

-    осуществляет связь, опрос и прием информации с подключенных к нему измерительных преобразователей;

-    выводит на индикатор гигрометра результаты измерений;

-    устанавливает период измерений и индикации;

-    осуществляет диагностику состояния прибора;

-    хранит в энергонезависимой памяти, измеренные значения.

Идентификационные данные программного обеспечения в соответствии с таблицей 1.

Таблица 1

Метрологически значимой частью программного обеспечения является все ПО. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.

Точка пломбировки от несанкционированного доступа и обозначение места для наклейки пломбы-этикетки показана на рисунке 1.

1    Диапазон измерений:

-    температуры точки росы (инея) *, °С..................................от минус 60 до плюс 48;

-    избыточного давления, бар.................................................................................от 0 до 10

* в диапазоне измерений температуры точки росы(инея) от минус 60 °С до 0 °С гигрометр выводит на индикатор значения влажности в единицах температуры точки инея;

в диапазоне измерений температуры точки росы(инея) от 0 °С до плюс 48 °С гигрометр выводит на индикатор значения влажности в единицах температуры точки росы.

2    Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа 23 °С в диапазоне измерений от минус 60 °С точки инея до плюс 20 °С точки росы, °С, не более.........................................................................................±2.

3    Зависимость диапазона и абсолютной погрешности измерений температуры точки росы (инея) от температуры измеряемого газа приведена на рисунке 2.

5    Пределы дополнительной погрешности измерений избыточного давления, вызванной изменением температуры измеряемой среды в рабочем диапазоне температур, не превышает

0,5 от основной допускаемой погрешности.

6    Постоянная времени измерения температуры точки росы (инея), мин, не более.....5.

7    Габаритные размеры гигрометра, (длинахширинахвысота), мм, не более .............................................................................................. 270x360x200.

8    Масса гигрометра, кг, не более......................................................................................7.

9    Потребляемый ток, мА, не более................................................................................ 350.

10    Время непрерывной работы от полностью заряженного аккумулятора не менее 6 час.

11    Средняя наработка на отказ Т0 в нормальных условиях должна быть не менее, ч .......................................................................................................10000.

Средний срок службы Тс должен быть не менее, лет.....................................5.

12    Рабочие условия применения:

-    температура, °С........................................................................от минус15 до плюс 50;

-    относительная влажность, %...................................................до 95 % при 35 °С и

более низких температурах, без конденсации влаги;

- атмосферное давление, кПа..................................................от 84 до 106.

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульный лист руководства по эксплуатации и выгравирован на передней панели корпуса гигрометра ИВА-10 М.

Комплектность

Комплект поставки гигрометра соответствует приведенному в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом ЦАРЯ.2772.010 РЭ «Гигрометр ИВА-10 М. Руководство по эксплуатации», раздел 8 «Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» в ноябре 2011 г.

Основное поверочное оборудование:

-    генератор влажного газа образцовый «Родник-2», диапазон температуры точки росы (инея) от минус 20 °С до плюс 54 °С, ПГ ±0,1 °С;

-    генератор влажного газа образцовый «Полюс-1», диапазон температуры точки инея от минус 100 °С до 0 °С, ПГ ±0,2 °С;

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ 2-го разряда, границы допускаемой погрешности при доверительной вероятности 0,95 ±0,02 °С;

-    измеритель температуры двухканальный прецизионный МИТ 2.05,

ПГ ±(0,004+10-5|t|) °С;

-    калибратор давления портативный Метран 502-ПКД-10П, диапазоны измерений (0-0,16) МПа, (0-2,5) МПа, (0-25) МПа, КТ 0,15

-    азот технический или воздух сжатый ГОСТ 9293-74, ГОСТ 24484-80, ГОСТ 17433-80.

Сведения о методах измерений

ЦАРЯ.2772.010 РЭ. Гигрометр ИВА-10 М. Руководство по эксплуатации

Нормативные документы, устанавливающие требования к гигрометрам ИВА-10 М

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

-    при осуществлении мероприятий государственного контроля (надзора).
