| Номер в госреестре | 49255-12 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | ВД 3-81 |
| Изготовитель | ООО "НПП "Промприбор", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

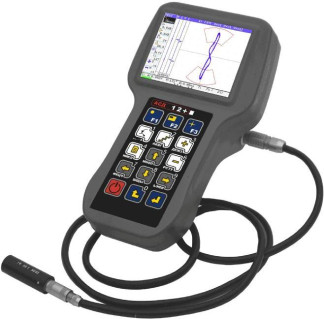

Дефектоскоп вихретоковый ВД 3-81 (далее по тексту - дефектоскоп) предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала по пороговому уровню чувствительности, который устанавливается пользователем.
Принцип работы дефектоскопа основан на анализе взаимодействия внешнего электромагнитного поля, создаваемого вихретоковым преобразователем (ВТП), с электромагнитным полем вихревых токов, наводимых в объекте контроля этим полем.
Дефектоскоп обеспечивает возможность подключения сканера вихретокового ротационного и ручного датчика пути, а также ВТП следующего типа:
- дифференциальный;
- дифференциальный, включенный по схеме моста;
- дифференциальный, трансформаторного типа, с заземлённой средней точкой;
- дифференциальный, трансформаторного типа;
- абсолютный (параметрический);
- абсолютный, трансформаторного типа.
Дефектоскоп имеет программное обеспечение «VD3.bin» (ПО) со следующими идентификационными данными:
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа обработки данных | VD3.bin | Версия 1.0 | 87-97-DD-2C | CRC-32 |
Метрологически значимая часть ПО прошита во внутренней памяти дефектоскопа и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
На рисунке 2 показано место пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа.
Таблица 2
| Порог чувствительности на искусственных дефектах типа “пропил”, мм: протяженность, глубина, ширина | ,0 ,1 ,1 сч" о" о" |
| Пределы допускаемого отклонения установки оператором пороговой глубины контролируемых дефектов в диапазоне от 0,2 до 3,0 мм, мм | ± 0,1 |
| Диапазон рабочей частоты | от 50 Гц до 12 МГц |
| Значения напряжения сигнала возбуждения ВТП, В | 0,5; 1,0; 2,0; 4,0; 6,0 |
| Время непрерывной работы дефектоскопа | не менее 4,5 часов |
| Электрическое питание от аккумуляторной батареи: напряжение, В | от 7 до 15 |
| Г абаритные размеры (длина, высота, ширина), мм | 210x110x85 |
| Масса, кг | 0,8 |
| Условия эксплуатации: - температура окружающего воздуха от минус 10 до плюс 40 °С - относительная влажность воздуха при температуре 25 °С не более 93 % |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и на корпус дефектоскопа в виде пленочного шильдика.
Таблица 3
| Наименование | Количество |
| Блок электронный дефектоскопа вихретокового ВД 3-81 | 1 шт. |
| ВТП | 1 шт.* |
| Кабель соединительный (электронный блок/ВТП) | 1 шт.** |
| Кабель соединительный (ПК/электронный блок) | 1 шт. |
| Программное обеспечение для обработки результатов контроля (на диске) | 1 компл. |
| Автоматическое зарядное устройство | 1 шт. |
| Сканер вихретоковый ротационный | 1 шт.*** |
| Кабель соединительный (электронный блок/сканер вихретоковый ротационный) | 1 шт.*** |
| Г оловные телефоны | 1 шт.*** |
| Датчик пути | 1 шт.*** |
| Мера моделей дефектов 2353.08 | 1 шт. |
| Мера моделей дефектов 2353.12-1 | 1 шт.*** |
| Мера моделей дефектов 2353.12-2 | 1 шт.*** |
| Чехол | 1 шт. |
| Кейс | 1 шт. |
| Руководство по эксплуатации ВД 3-81.76005454.01.11 РЭ «Дефектоскоп вихретоковый ВД 3-81» | 1 экз. |
| Паспорт ВД 3-81.76005454.01.11 ПС «Дефектоскоп вихретоковый ВД 3-81» | 1 экз. |
| Руководство по эксплуатации автоматического зарядного устройства | 1 экз. |
| Паспорт на меру моделей дефектов 2353.08 | 1 экз. |
| Паспорт на меры моделей дефектов 2353.12-1 и 2353.12-2 | 1 экз.*** |
| Этикетка на ВТП | 1 экз.* |
* Номенклатура и количество - в соответствии с заказом
** Тип в соответствии с заказом
*** Поставляется по отдельному заказу потребителя
осуществляется в соответствии с разделом 11 «Методика поверки» руководства по эксплуатации ВД 3-81.76005454.01.11 РЭ «Дефектоскоп вихретоковый ВД 3-81, утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки.
Основные средства поверки: комплект мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (регистрационный номер Государственного реестра 48016-11); осциллограф цифровой запоминающий TDS 2024 (регистрационный номер Государственного реестра 30565-05).
Сведения о методах измерений приведены в руководстве по эксплуатации ВД 3-81.76005454.01.11 РЭ «Дефектоскоп вихретоковый ВД 3-81».
Нормативные и технические документы
Технические условия «Дефектоскоп вихретоковый ВД 3-81 ТУ 4276-030-760054542011».
Осуществление работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
